合板で作る簡易作業台

作品の紹介

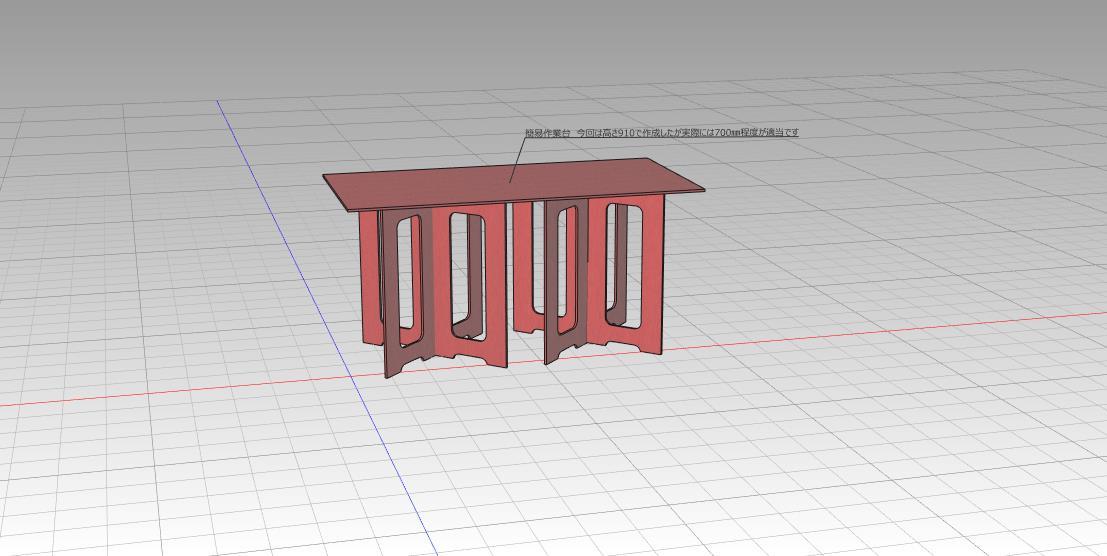

針葉樹合板の作業台を作ってみました、画像は高さが900ｍｍで作ってありますが、実際には700～750㎜位がよいです
近年 大工さんがよく使っておられるのを見て自分で作った物（600㎜、700㎜）を900㎜で図面化しました
900ｍｍから700㎜に低くすることを試みましたがソフトに制限があるようで」できませんでした
天板はそのまま1枚を使用
足は合板の長方向を希望の高さで切断しそれを縦に使い2枚組でそれぞれ真ん中の上下にに幅12㎜、長さ＝ 高さ÷２でそれぞれ切り込みを入れ、90度で組み合わせ１セットとし２セットで１台分です
足の空間は軽量化のためです
足は高さ600㎜なら3枚取れますが、実際に作業台としてと低いと思います、用途に合わせて高さをを変えると結構便利に使えます
caDIY3Dを産業技術フェアで知ったばかりなのでわからないところが多く使えていませんが、まだ新しく改善点も多いと感じています、理解出来ない動きもありマダマダ勉強の必要を感じますが、SYSTEMの方へもバグ取りと今後の機能改善に期待しています

ワークベンチ）Ｈ910㎜ 2

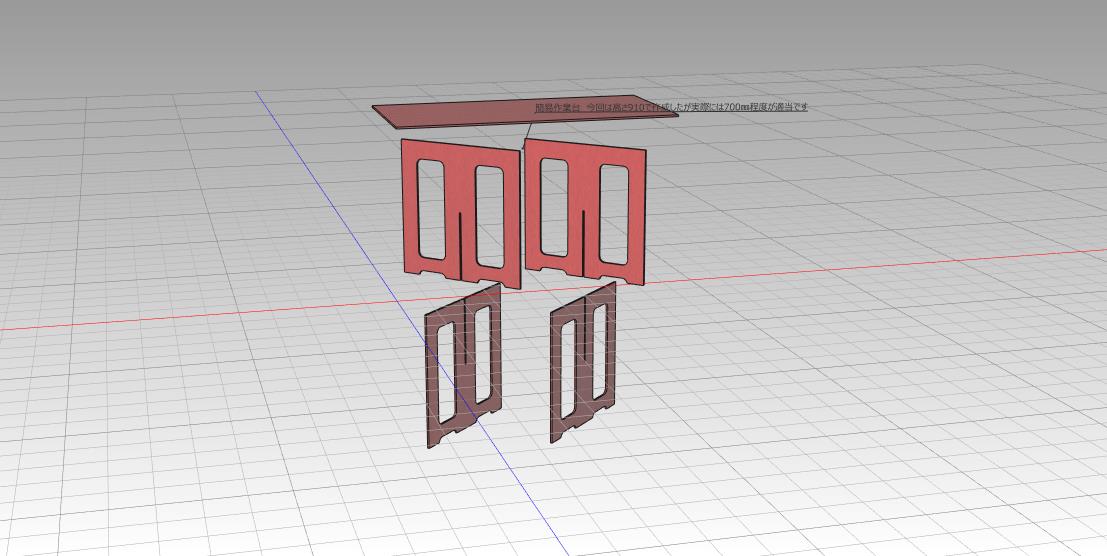

ワークベンチ）Ｈ910㎜ の展開したものです
