屋外★★☆☆☆
BBQテーブル
BBQ時に食材の置き場所が困る人におすすめ。コンロがすっぽり入る設計です。
材料
- SPF 2×4材 1308mm × 4本
- SPF 2×4材 801mm × 10本
- SPF 2×4材 643mm × 4本
- SPF 1×4材 1592mm × 2本
- SPF 1×4材 1554mm × 4本
- SPF 1×4材 801mm × 2本
- SPF 1×4材 362mm × 10本
- ビス（適宜）
必要な工具
- のこぎり
- 電動ドライバー
- クランプ
ポイント
- コンロサイズ確認必要（推奨：幅730×奥行340×高さ150mm）
- 外に置く場合は防水塗装を
- コンロがすっぽり入る設計
このサンプルは caDIY3D-X アプリから開けます
caDIY3D-X のメインメニュー「ファイル」＞「開く」＞「オンラインモデル」から、サンプルを選んで開けます。
※caDIY3D-X がインストールされている必要があります

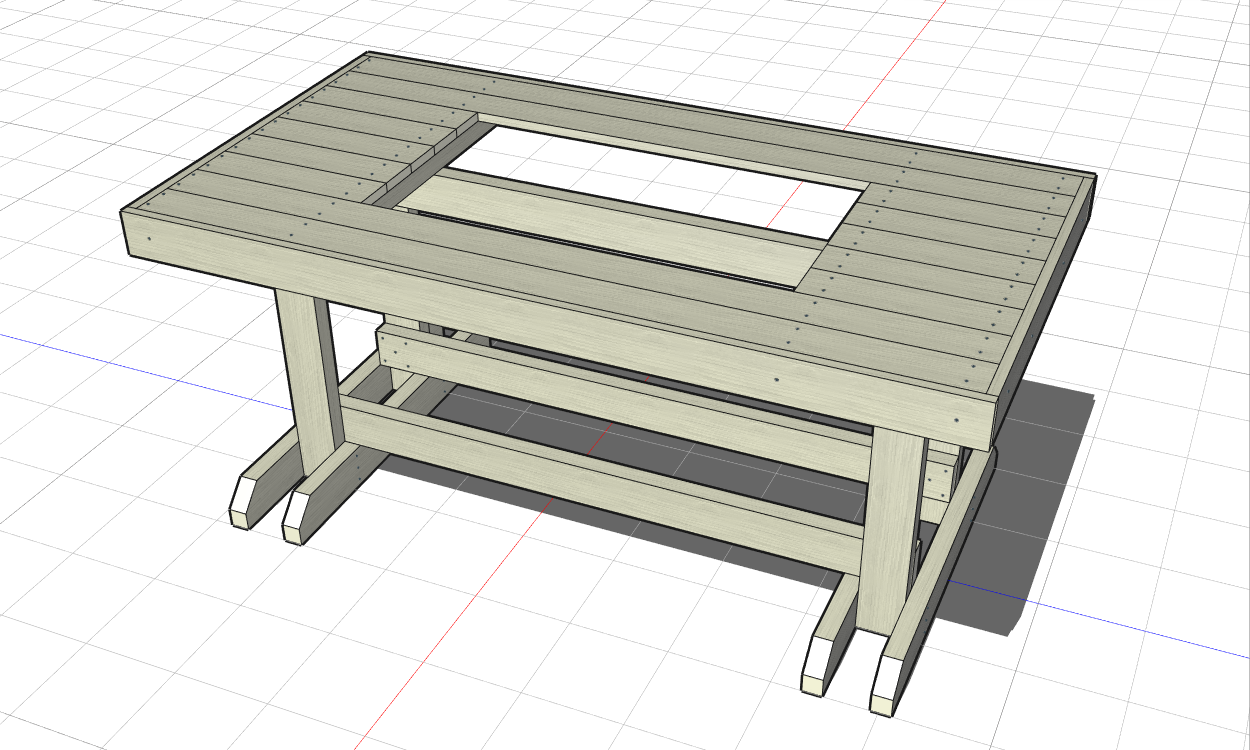

完成イメージ
BBQ時に食材の置き場所が困る人におすすめのテーブルです。コンロがすっぽり入る設計になっています。

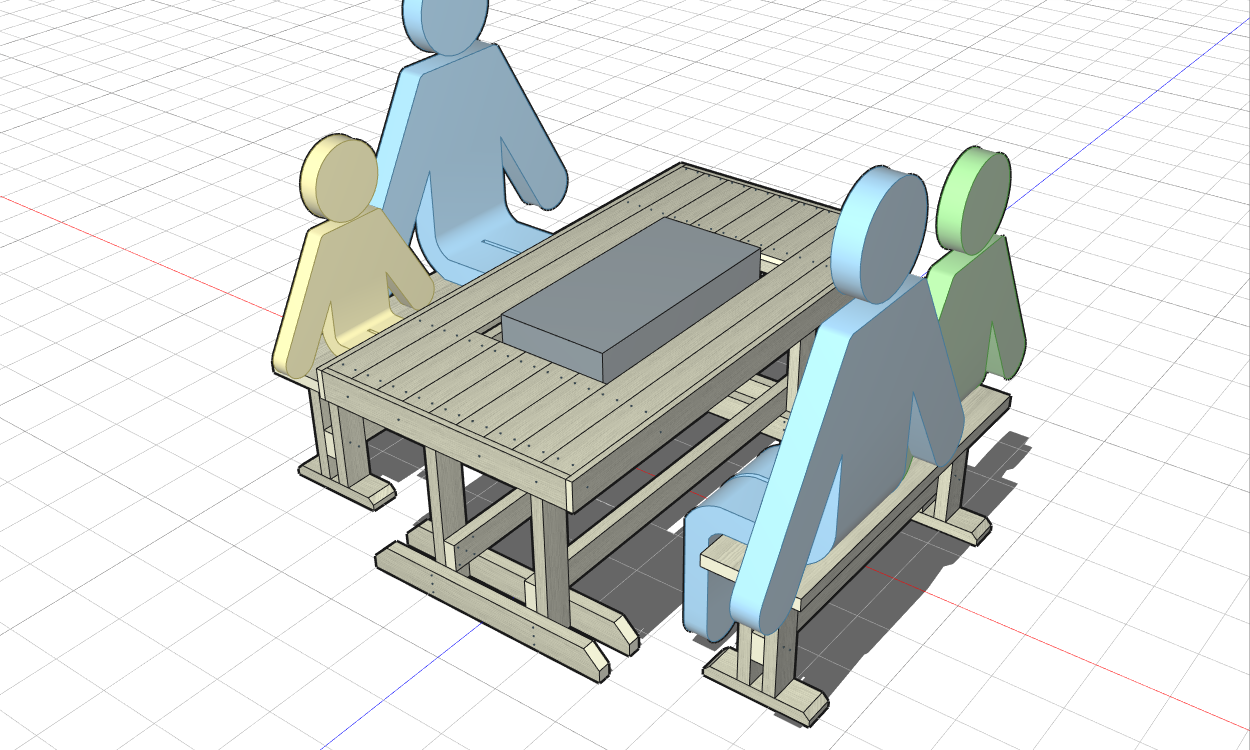

使用イメージ
コンロをセットした状態。周りに食材や調理器具を置けるので、BBQがより快適になります。
別作品のフラットベンチと合わせてみました。

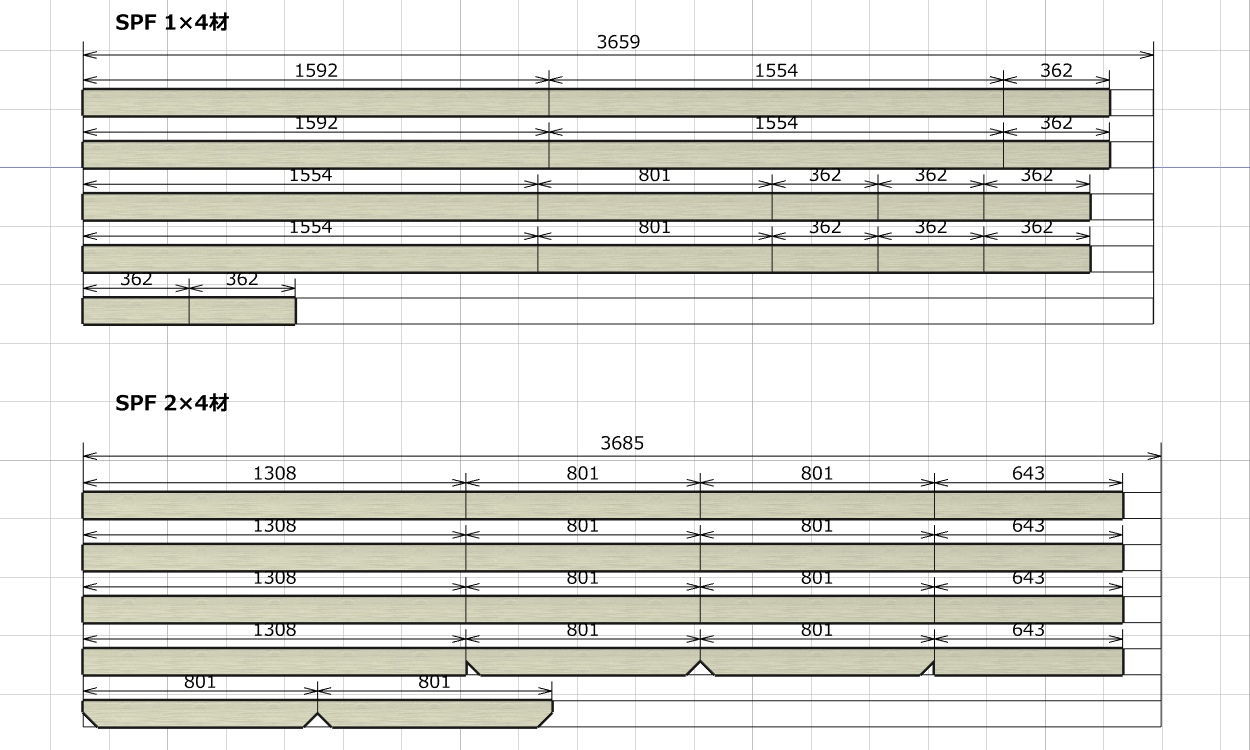

木取り図
木材の量はそれなりにありますが、種類がSPF 1×4材とSPF 2×4材なので、手に入りやすいです。
設計のポイント
コンロサイズを確認
製作前に自分のコンロサイズを確認しましょう。推奨サイズは幅730×奥行340×高さ150mmです。サイズが異なる場合は、caDIY3D-Xで寸法を調整してください。
防水塗装を忘れずに
外で使用するため、防水塗装をしっかり行いましょう。塗装することで耐久性が上がり、長く使えます。
caDIY3D-Xで手順を確認
図面は作成手順付きです。画面右「フォルダ」の赤い▶を上から順番にクリックして進行すると、組み立ての流れがわかります。
