屋外★★☆☆☆
ラダー型のディスプレイ棚
見た目もオシャレなディスプレイ棚。屋内外両方で利用可能。折りたたみ対応。
材料
- 杉野地板
- ビス（適宜）
- 蝶番
必要な工具
- 丸ノコ（またはノコギリ）
- 電動ドライバー
- メジャー
ポイント
- 最下段に開き止めストッパーを装備し折りたたみ対応
- 杉野地板を使用した経済的な設計
- 屋外使用時は防水塗装が必要
このサンプルは caDIY3D アプリから開けます
Ver.4をお使いの場合、ホーム画面の「サンプル」タブをクリックするとサンプルモデルの一覧が表示されます。サンプルを選んで「開く」ボタンをクリックすると開けます。Ver.3 をお使いの方はメインメニュー「ファイル」＞「開く」＞「オンラインモデル」から開けます。

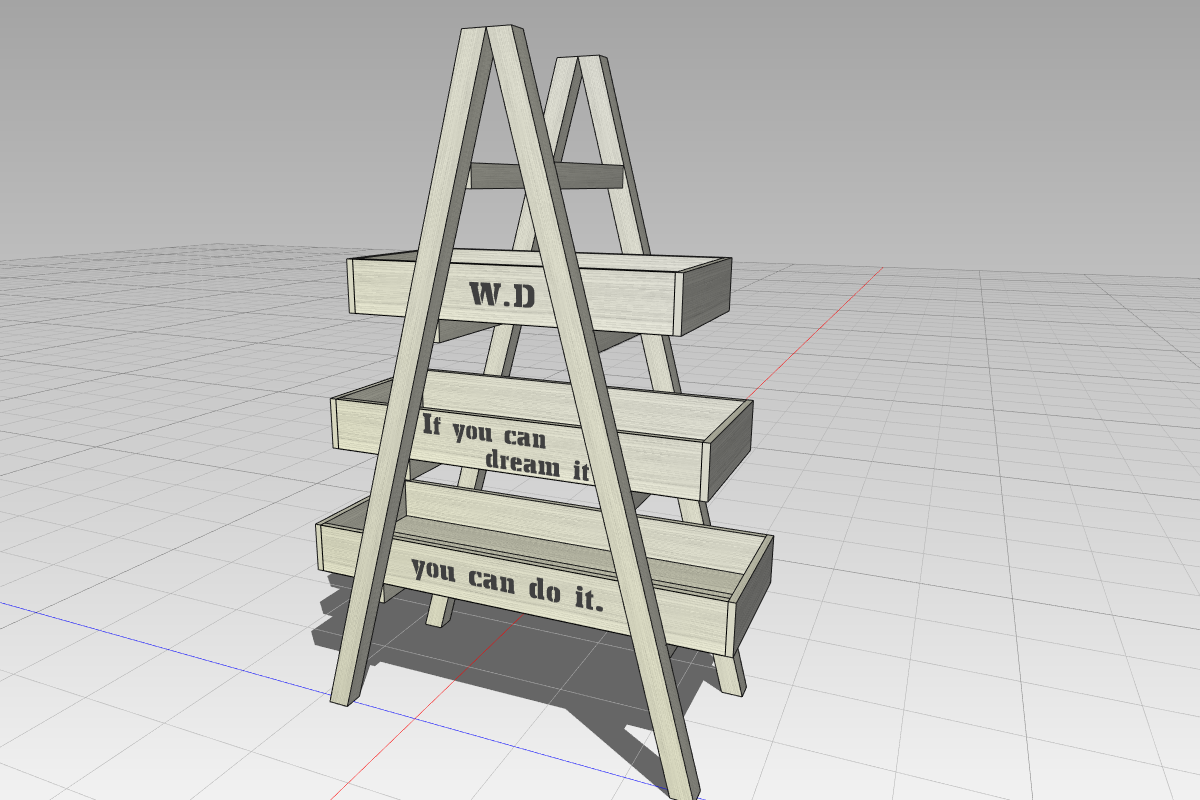

完成イメージ
見た目もオシャレなディスプレイ棚です。
屋内でも屋外でも使えます。お気に入りの小物を飾ったり、植物を乗せてもいいですね。ステンシルなどで、文字を書くと雰囲気がでます。

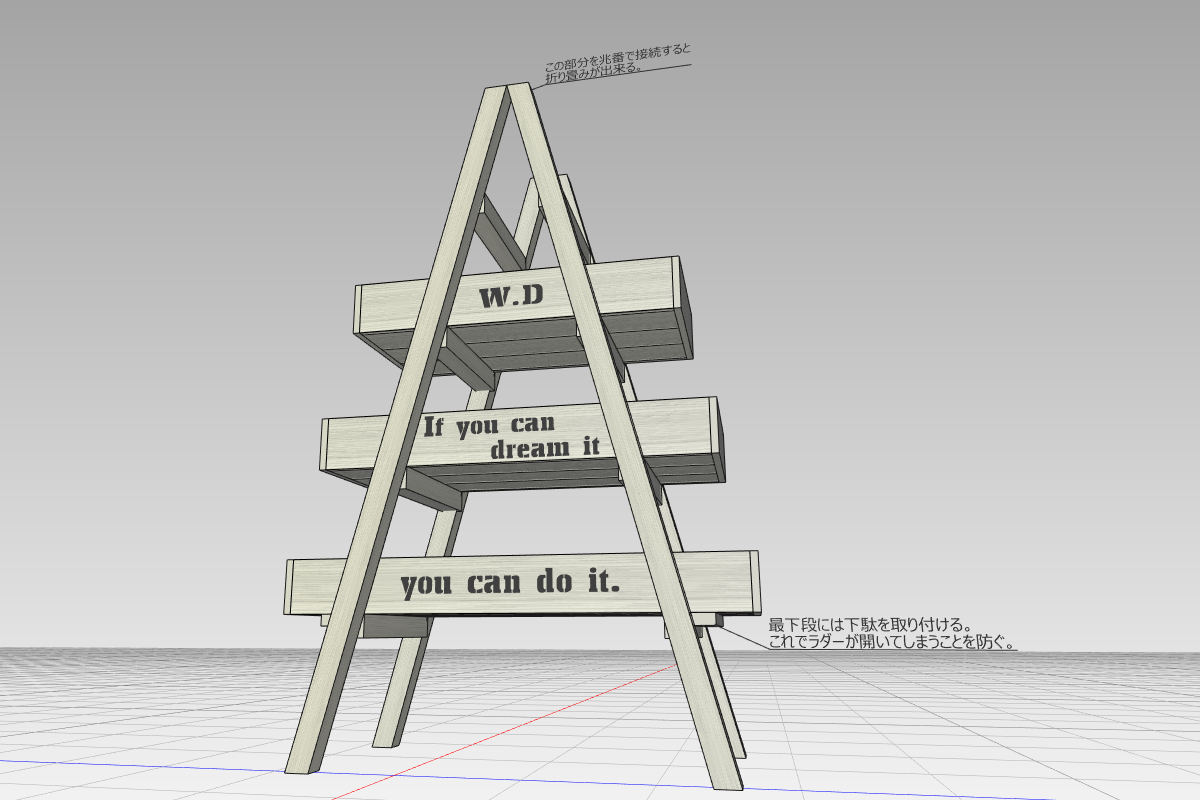

設計詳細
ポイントは最下段の箱にラダーが開きすぎないようにストッパーを設けていることです。
こうすることで、折りたたみにすることが出来ます。
折りたたむ必要が無い場合は、ラダーと箱をビスで固定しても良いです。

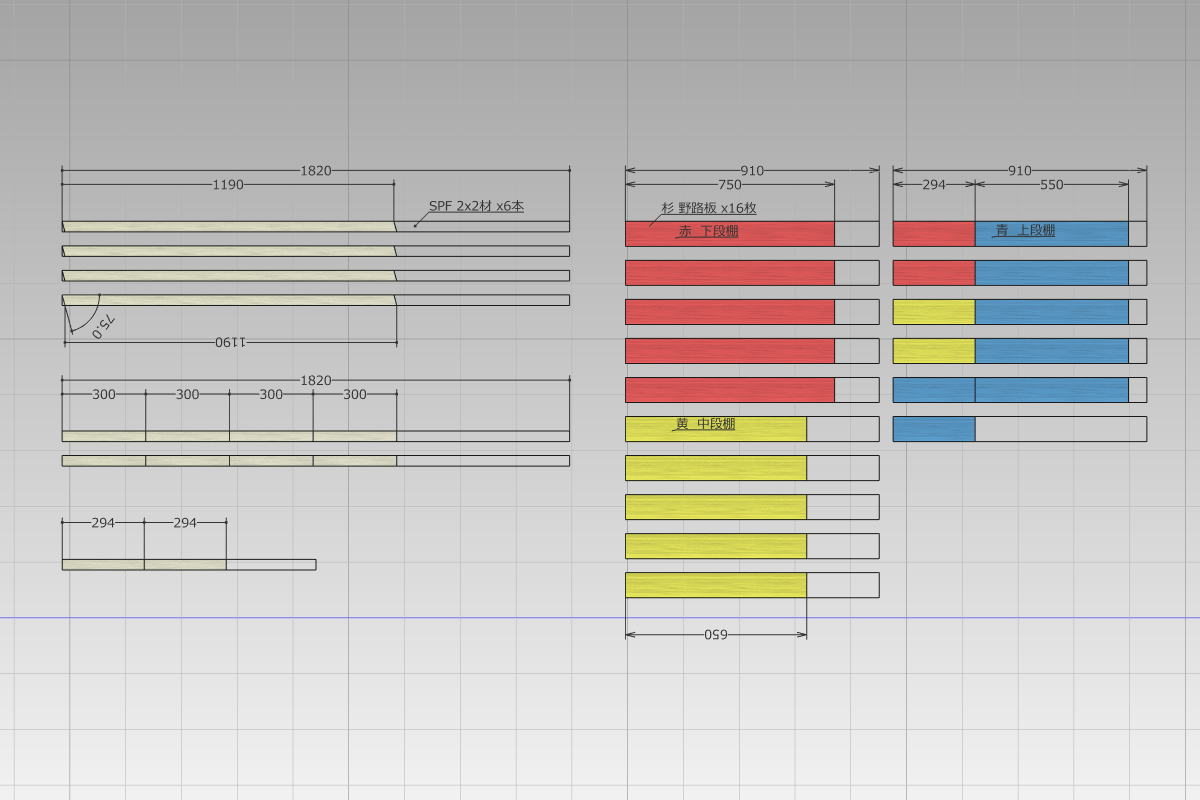

木取り図です。箱の部分は安価な杉野地板を使ってみました。
ポイント
ディスプレイ棚なので、ビスでカンタンに組み立てれば良いですね。
屋外で使う場合は防水塗装をしましょう。
