自作糸のこ盤

作品の紹介

ホームセンターで買った安物のジグソーに5.5ｍｍのシナベニをテーブルにして、ビール箱の上に置きジグソーテーブルとして使っていたのですが、細かな曲線切りができず　切り口も荒く使い物になりませんでした。
自作の糸鋸盤をネットで見つけ　手持ちの破材で作りました、鋸刃の取り付け等加工を施して何とか実用にこぎつけました。
使用感は私のレベルには充分です。
＊改良点として！
設計では、テーブルが４５度まで傾斜をする予定ですが手持ちの材料が12ｍｍのコンパネがメインなのでいずれ、強度とテーブルの傾斜を改良していきます。
とりあえず問題なくしようしてます。

画像1

画像2

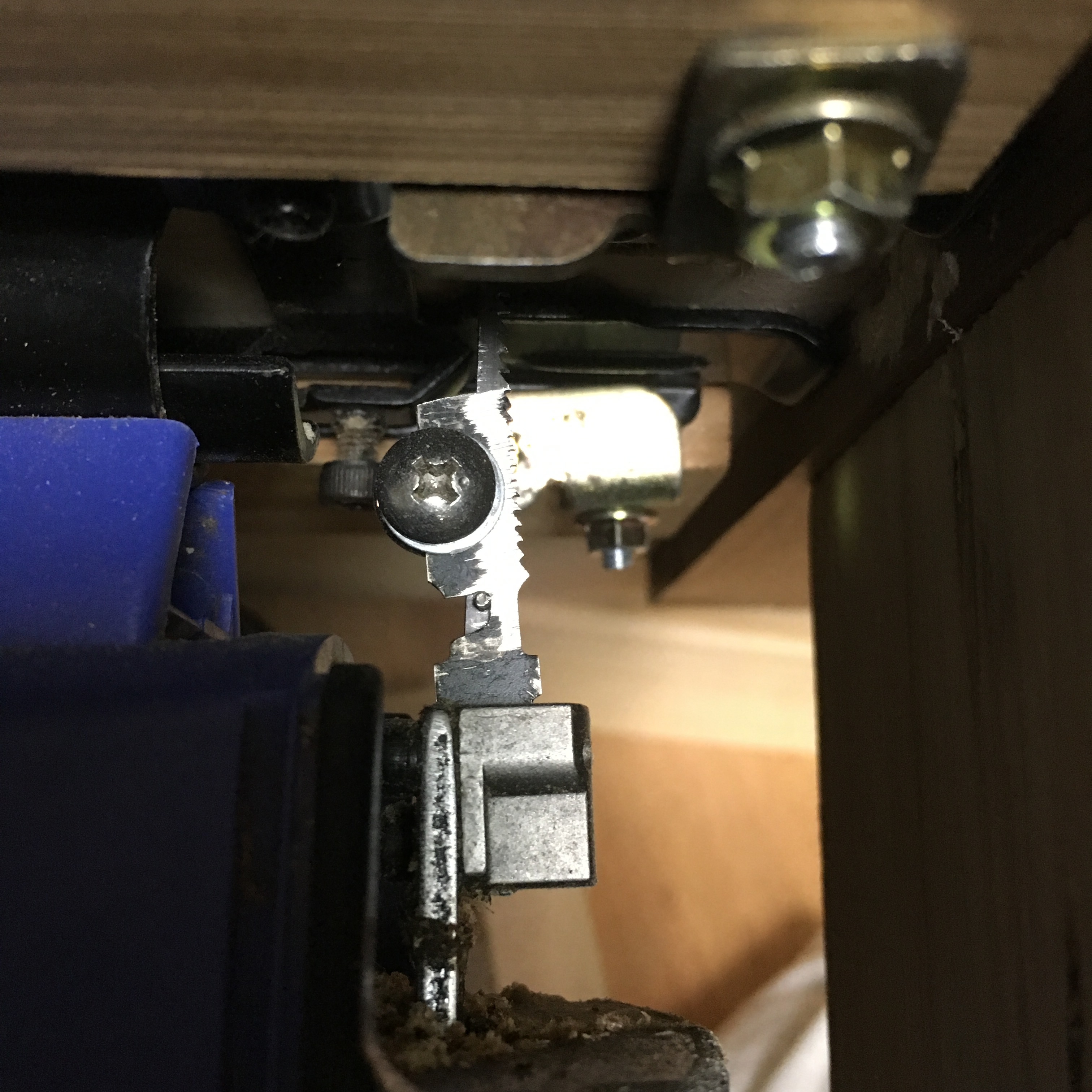

ジグソー側取り付け部はジグソーの刃を削り糸鋸のピンを4ｍｍのボルト、ナットで抱き合わせる形です。

画像3

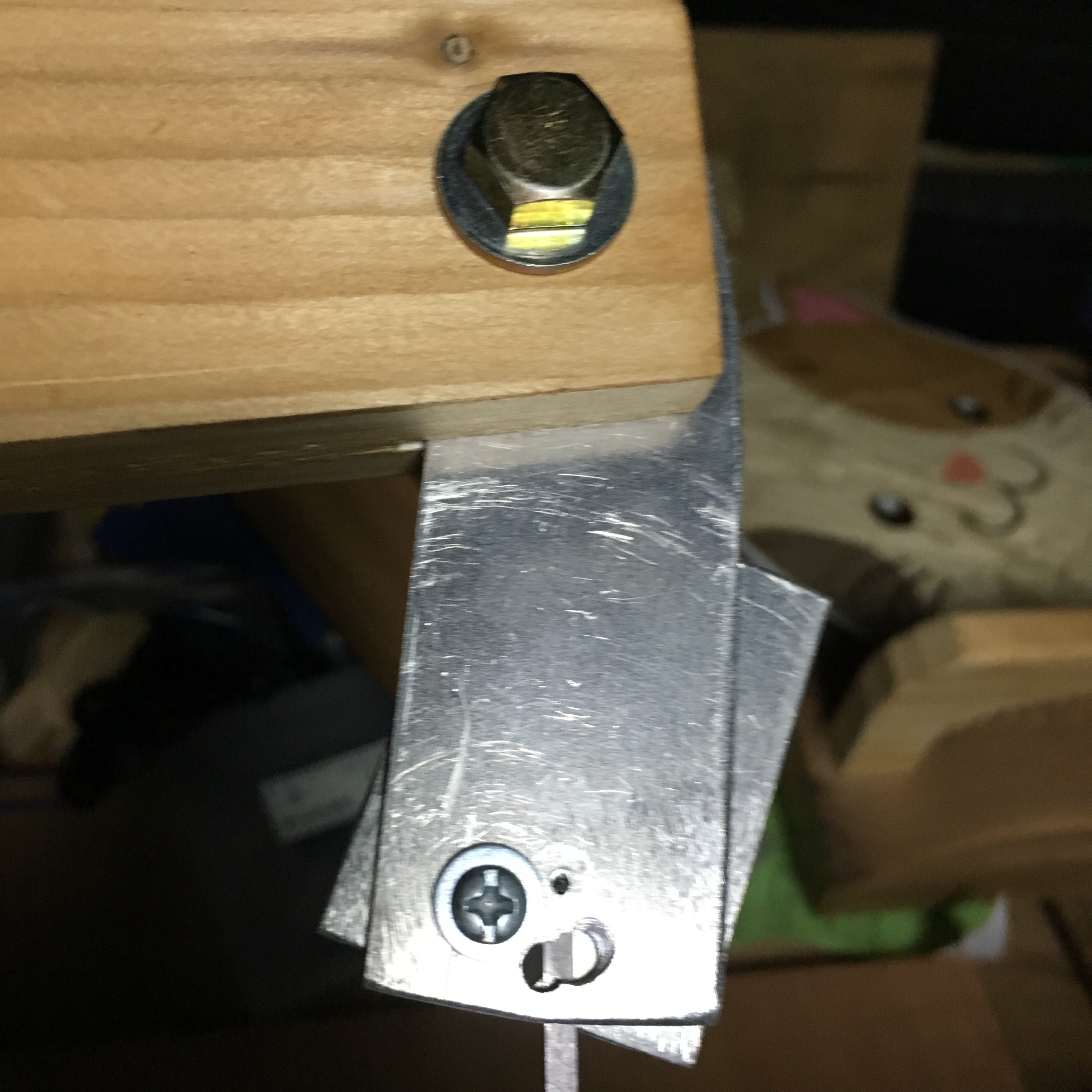

鋸刃、アーム側はアルミニウムプレートを穴あけして鋸刃を抱き合わせる。

画像4
