1×4 肘掛け椅子(子供用)

作品の紹介

SPF 1×４材と1×２材を使って作った子供用の肘掛け椅子です。子供用の大きさで設計していますが、横幅を広くしているので、重さに耐えられれば、大人でも座れます。
　大きな荷重を支える必要がある場合、できるだけビスやボルト等の接合金具に荷重がかからないように設計することにしているのですが、これは例外です。ボルトのみで重さを支える構造です。
　1×材を使って、「ほぞつぎ」等を使わずに、簡単な加工で椅子を作りたいと思って設計しました。脚部の構造は、クレイトチェアJrの構造です。
　ボルト＆ナットにどのような材質・形状の物を使うかによって、費用がかなり違ってきます。値段が高めのボルト＆ナットを使ったので、総額3千円くらい掛かりました。費用の約半分がボルト＆ナット代です。

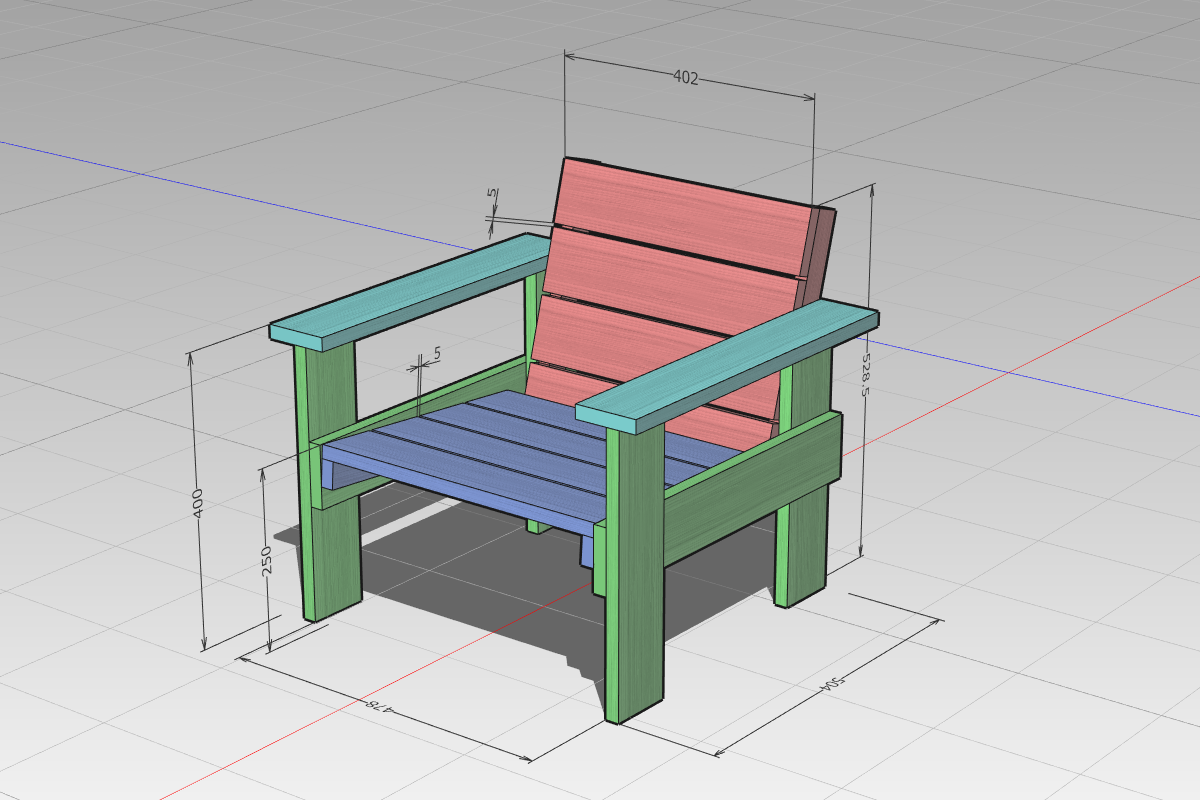

caDIY3Dのキャプチャ画像です

　各部分の寸法です。

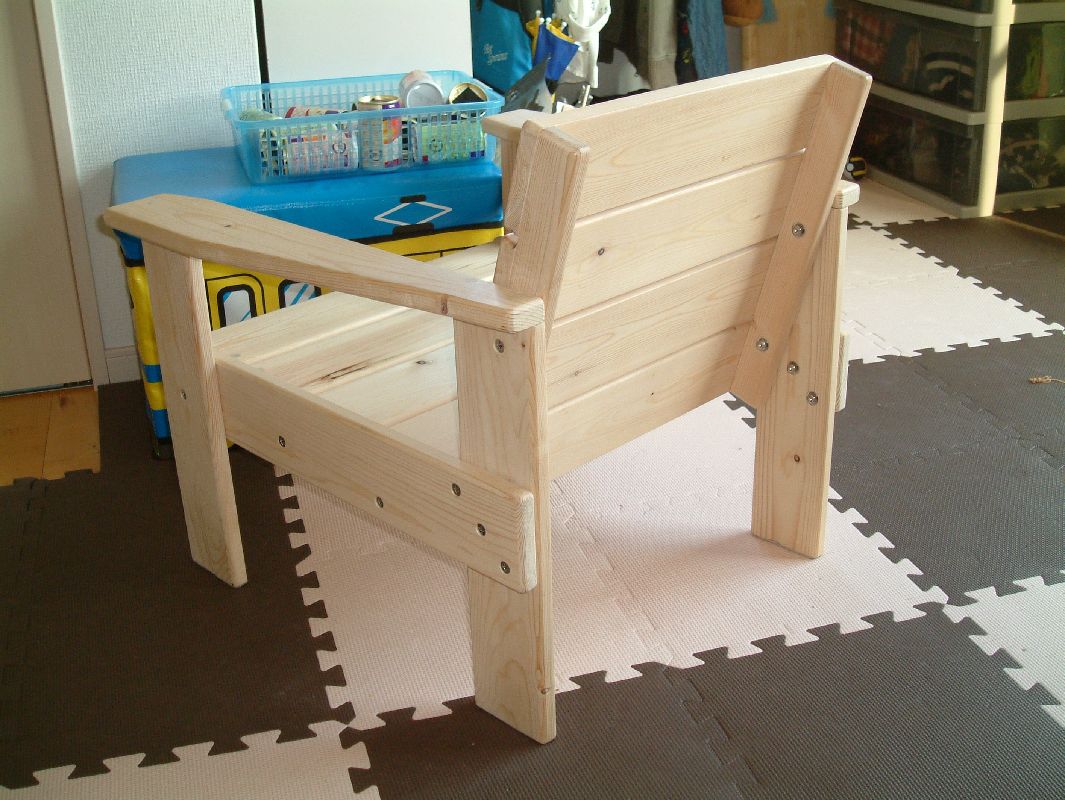

斜め後ろからの写真です

　ボルト＆ナットは、触れても危なくないように、皿ボルトと袋ナットを使用しています。

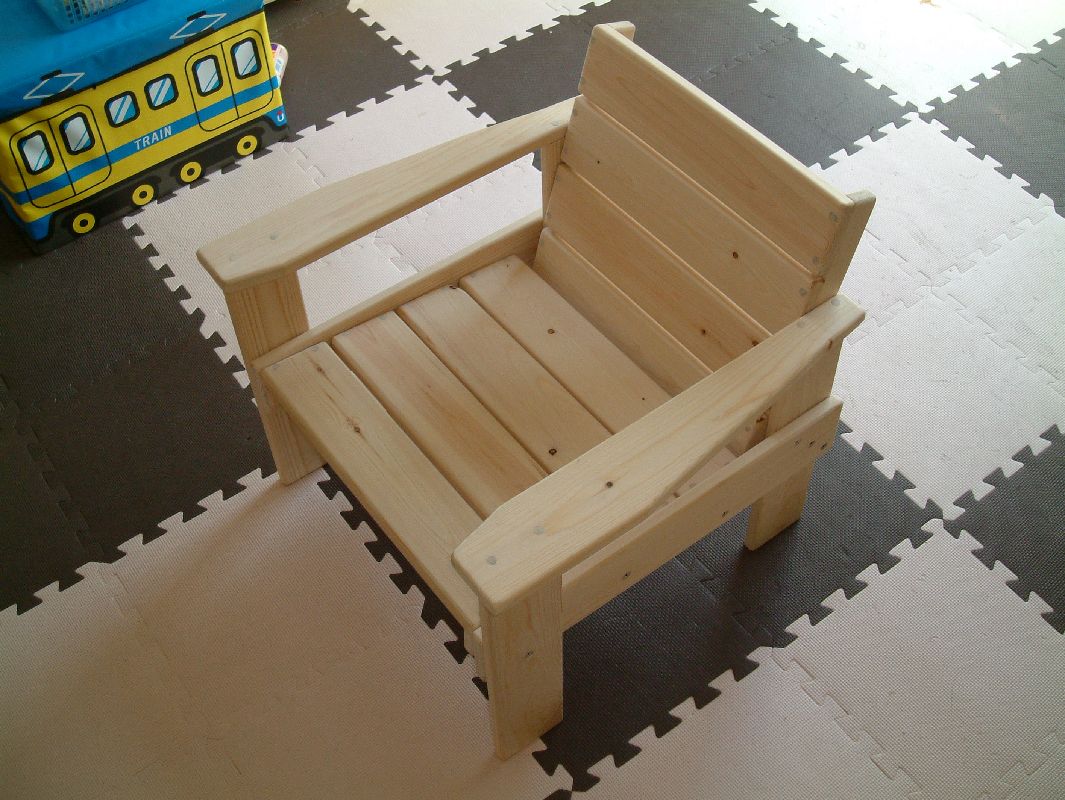

上からの写真です

　肘掛けは座るときにお尻が当たっても痛くないように内側の角をカットしています。また、後脚に接続する部分は、幅が広いままだと下に脚がない部分に上から力がかかると壊れてしまうので、後脚に近くなるに従って幅が狭くなるようにカットしています。細いので、肘掛けの真ん中あたりに荷重をかけ過ぎると折れてしまうので注意が必要です。
　ビスを使用している部分は、φ9mmの止め穴を開け、丸棒で作ったダボを埋めてビスを隠しています。
