ダボの代わりに！手軽で確実な加工が魅力
今回の電動工具はビスケットジョイナー。初心者向けのDIY本などには全く出てこない電動工具です。どんな電動工具？というと、ザックリ説明すると、楕円を半分に割ったような溝を掘るだけの電動工具です。ただ、それだけなのですが、これだけで加工が難しい組み手（ほぞ組みなど）の代用や、板矧ぎなどが出来るという、あれば便利な電動工具です。時短木工の工具としてかなり浸透してきている印象を受けます。
ビスケットジョイナー大図解！

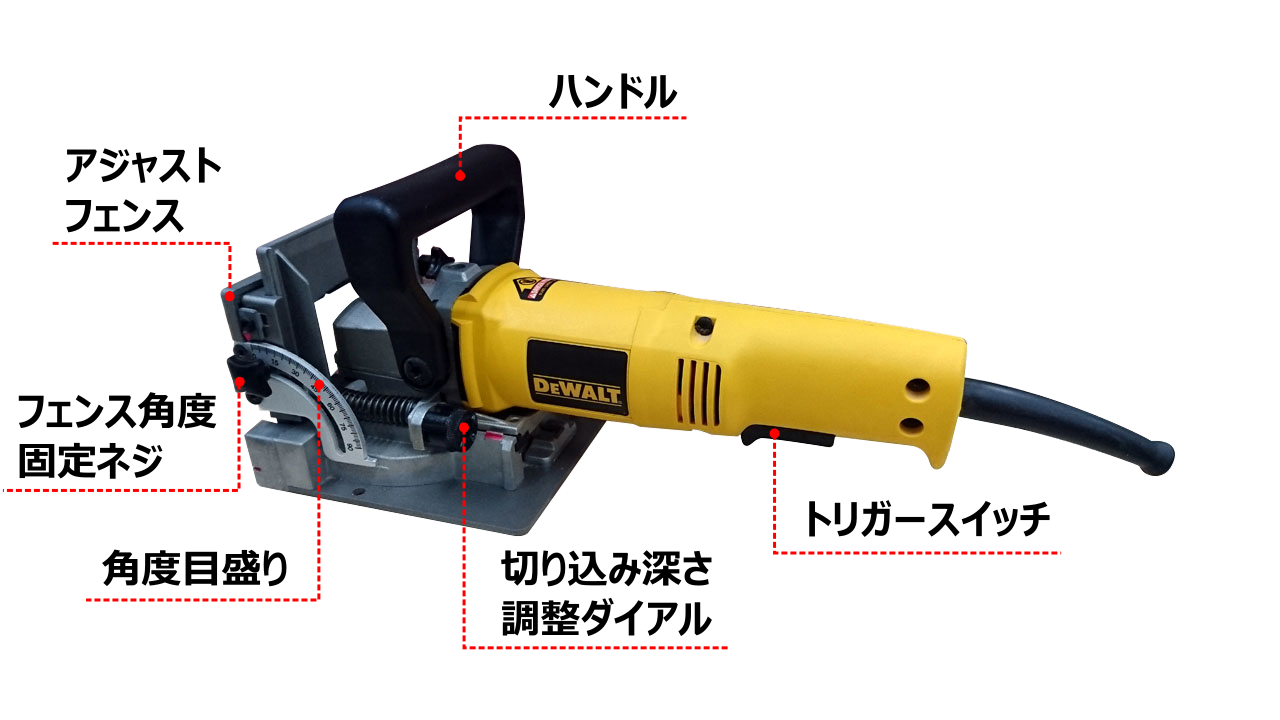

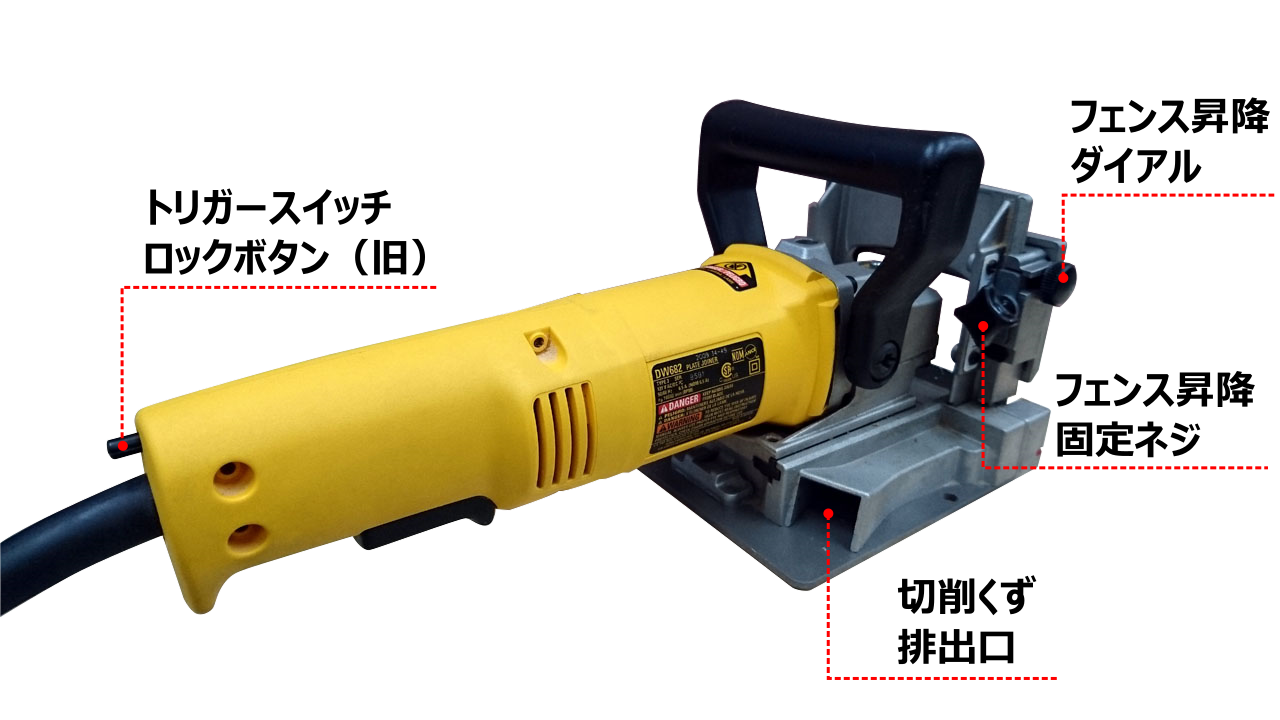

アメリカDewalt社のプレートジョイナーです。写真は一つ前のモデル。ビスケットジョイナーは各社名前がばらばらだったりします。
ハンドル
ハンドルです。切削時は、ここを握って、前方に押し込む感じで操作します。
トリガースイッチ
トリガー式のスイッチです。握っている間、カッターが回転します。
切り込み深さ調整ダイアル
ビスケットにはいくつか種類があるので、使用するビスケットに合わせた切り込み深さを選択することになります。
角度目盛り
アジャストフェンスの角度を測る目盛り。
フェンス角度固定ネジ
アジャストフェンスの角度を固定するネジ。
アジャストフェンス
切り込み位置を決めるためのフェンス。
トリガースイッチロックボタン（旧）
このボタンを押しながらトリガースイッチを握ると、スイッチがロックされます。 解除するにはトリガースイッチをもう一度握ります。この写真は旧モデルでおしりにロックボタンがありますが、最近のモデルでは、トリガースイッチの横に付いています。
フェンス昇降ダイアル
アジャストフェンスの高さを調整するダイアルです。
フェンス昇降固定ネジ
高さを調整したアジャストフェンスを固定する為のネジ
切削くず排出口
切削時の切りくずが排出される排出口。ダストバッグが付属しているので、それを差し込むか、集塵機に繋ぎます。

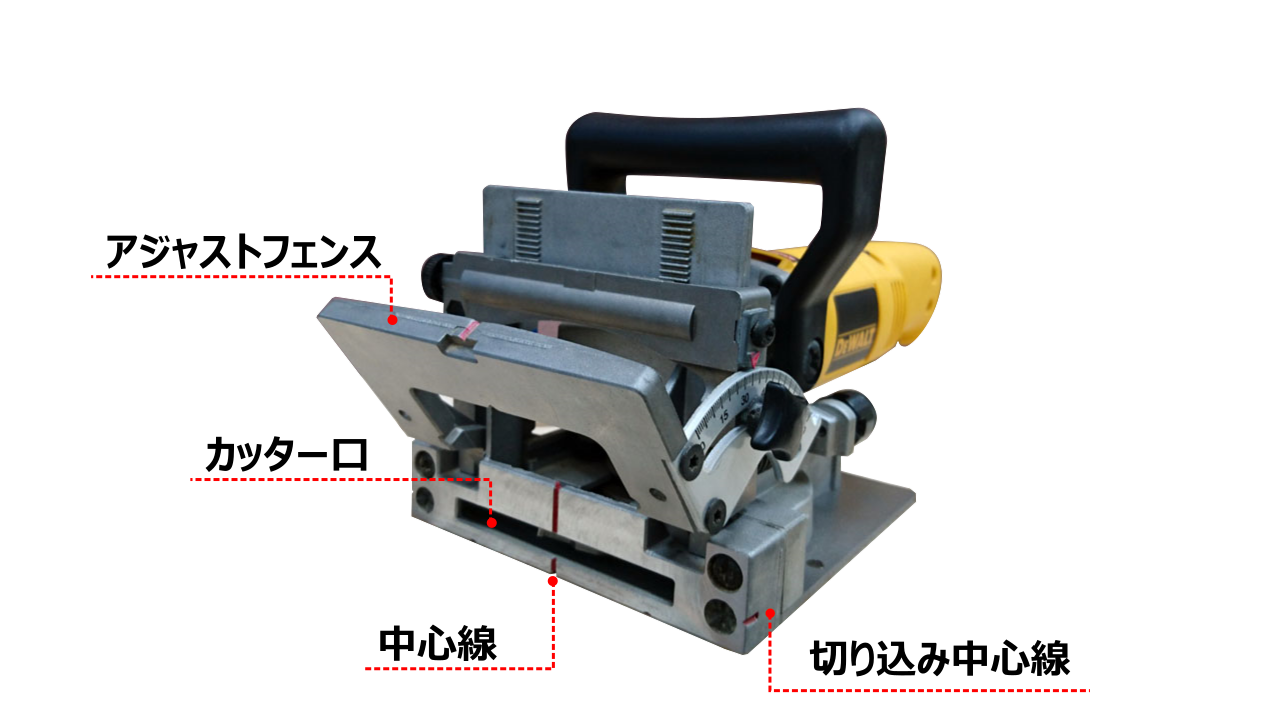

アジャストフェンス
切り込み位置を決めるためのフェンス。角度を設定することが出来ます。

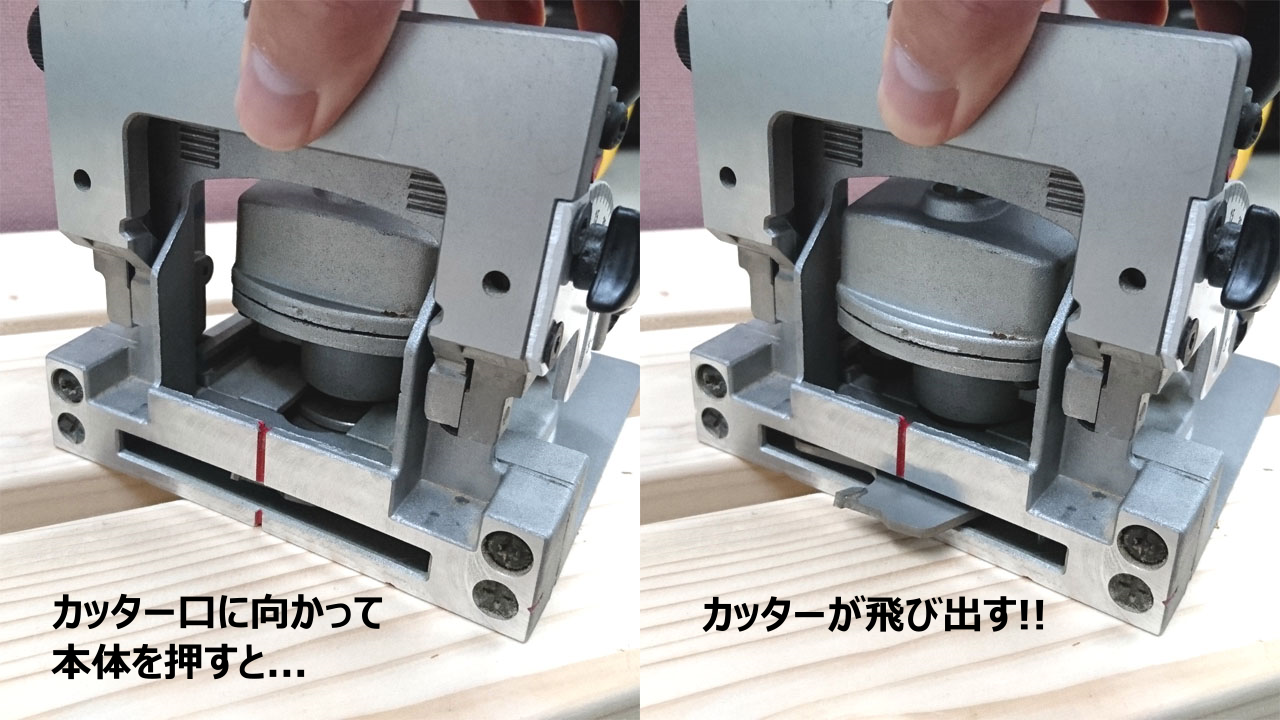

カッター口
ここからカッター刃が飛び出してきて、溝を掘ります。
中心線
切削位置を決めるための中心線。この中心線の使い方がビスケットジョイナーのきも。
切り込み中心線
切り込み溝の中心。

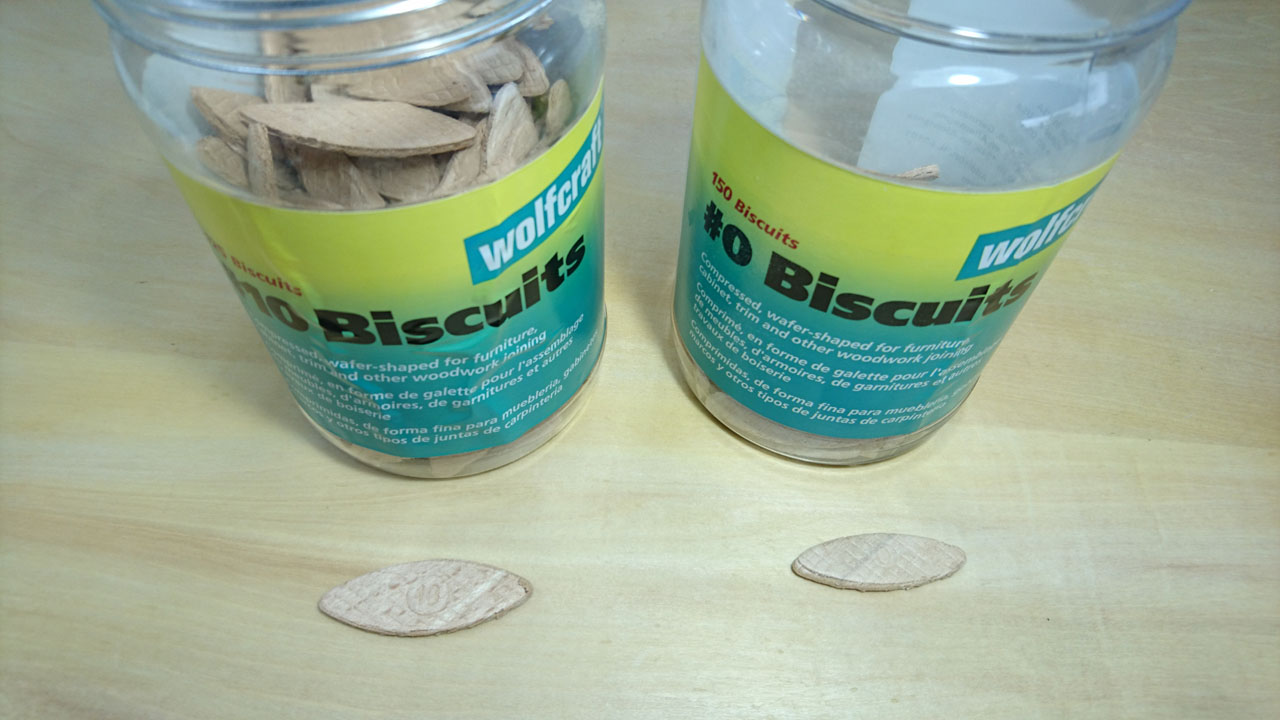

ビスケットとは
ビスケットとは、ブナを圧縮して作ったチップで、ラグビーボールを平たくしたような形をしています。 このビスケットが木工ボンドの水分を吸収すると膨張して、強固は接続が可能となります。なのでカラカラに乾燥した状態で使用しないといけないため、保管時の湿気には注意が必要です。
ビスケットのサイズ

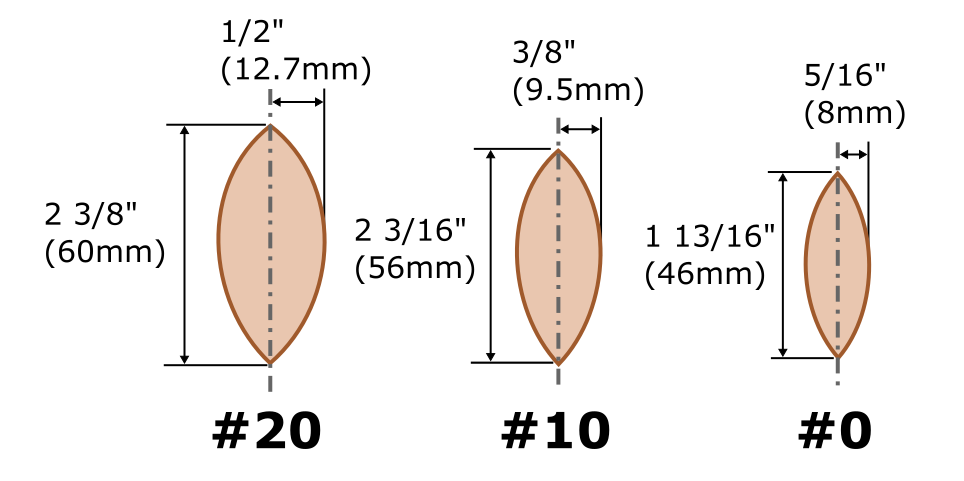

ビスケットのサイズは#20、＃10、＃0の三種類で、寸法は以下の図のようになっています。アメリカらしくインチサイズでサイズが決まっています。加工を行う材料の大きさ、接合の用途に合わせて選択します。
切り込み深さの設定
使用するビスケットのサイズに合わせて切り込み深さを設定します。

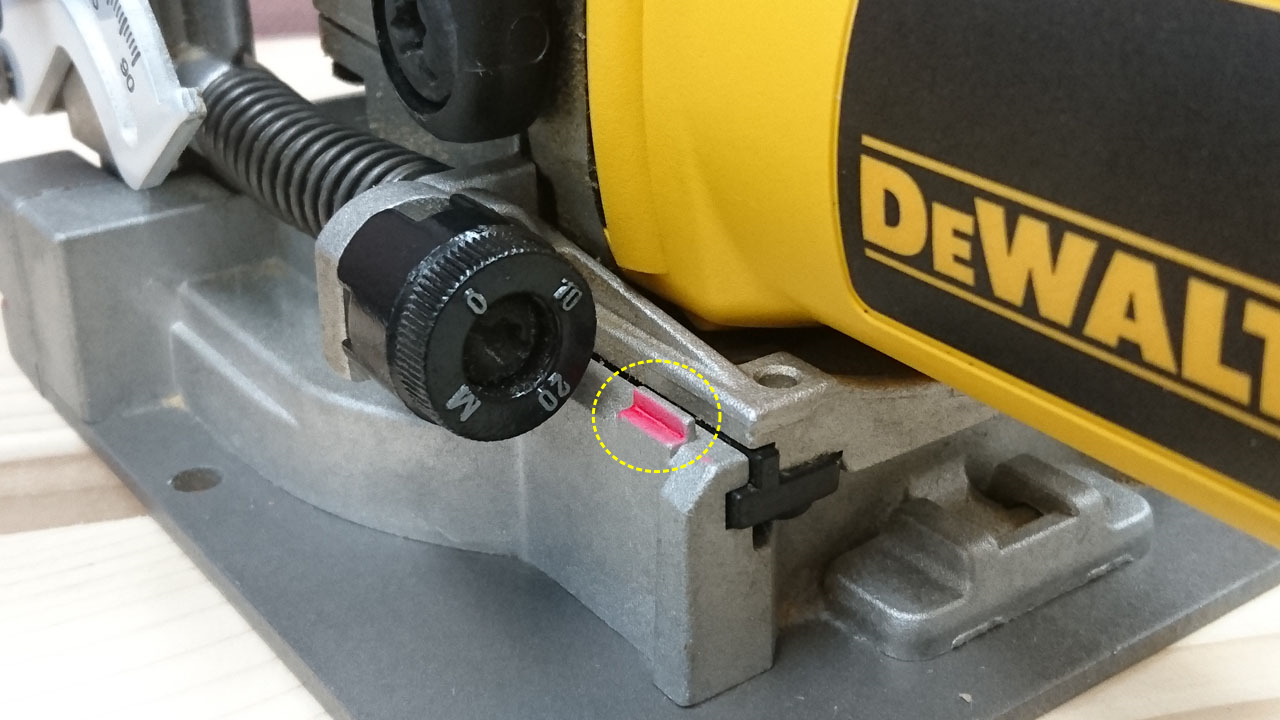

切り込み深さ調整ダイアルの拡大です。黄色の丸で示した位置にダイアルを回して合わせると、ビスケットのサイズに合わせた切り込み深さに設定できます。「M」はマニュアルのMです。＃20より深く切れ込みを入れることが出来て、本体の押し出し量の調整で深さを決めることが出来ます。
ビスケットでの接合手順
接合する材料の接合面に対して、両方に溝を掘ります。溝を掘ったら、お互いの溝に木工ボンドを流し込みます。接合面にも薄く木工ボンドを塗っておきましょう。ボンドを塗りおえたら素早くビスケットを片方の溝にはめていきます。複数の溝がある場合は全ての溝にビスケットを差し込みます。 ビスケットを差し終えたら、接合面を合わせて、隙間が出来ないようクランプなどで締め上げます。 ビスケットの挿入から、クランプでの締め上げまでは出来るだけ素早く行います。のんびりしているとはまらなくなってしまいます。
クランプで締め上げると、余分なボンドがはみ出してくるので、濡れぞうきんなどで残さず拭き取りましょう。
ビスケットジョイントでできる加工
板矧ぎ

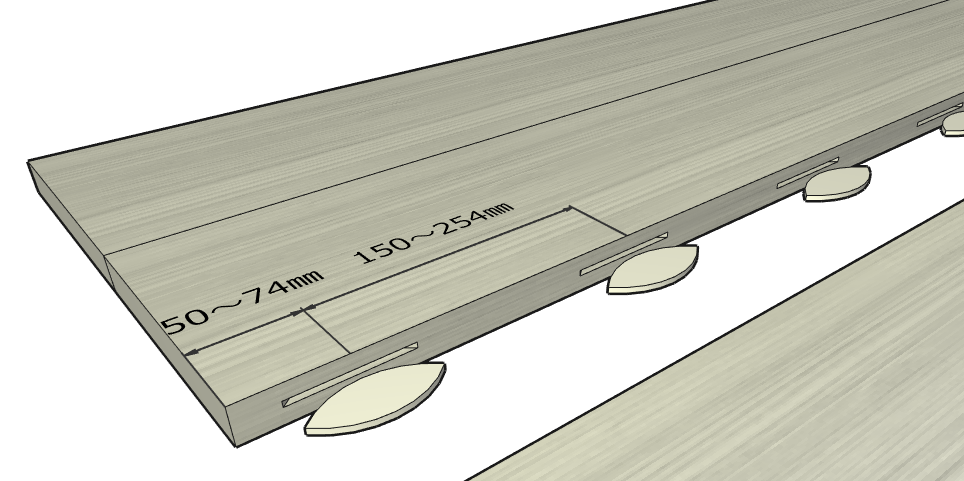

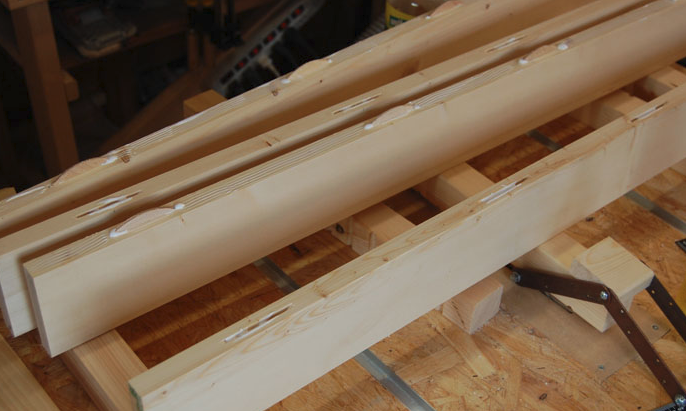

並べた板の木端に対して、ビスケット溝を掘ることで、一枚の幅の広い板を作ることが出来ます（板矧ぎ）。 この場合、一番端のビスケットの中心は木口から50～74mm程度離し、ビスケット間は150mm～254mm間隔で設定します。

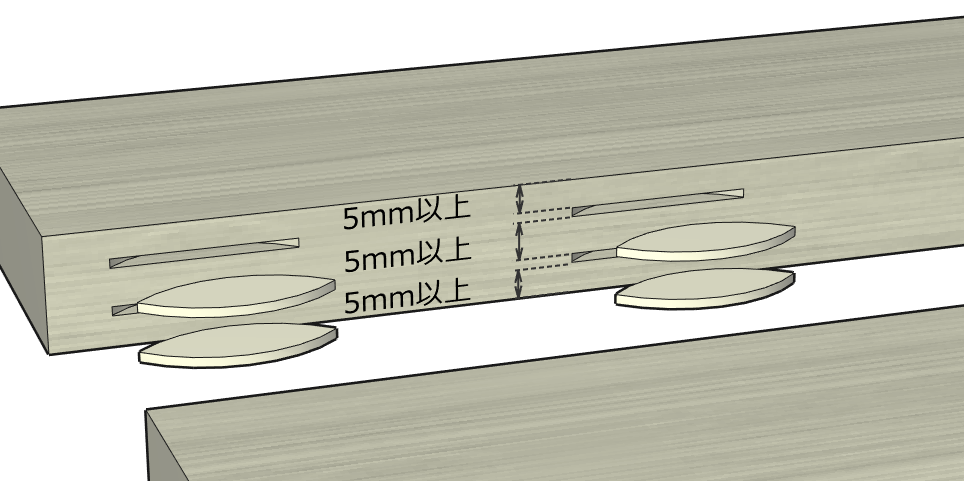

厚い板の場合はビスケットを２段にします。溝は上面、下面ともに端から5mm以上離し、溝と溝の間も5mm以上確保する必要があります。

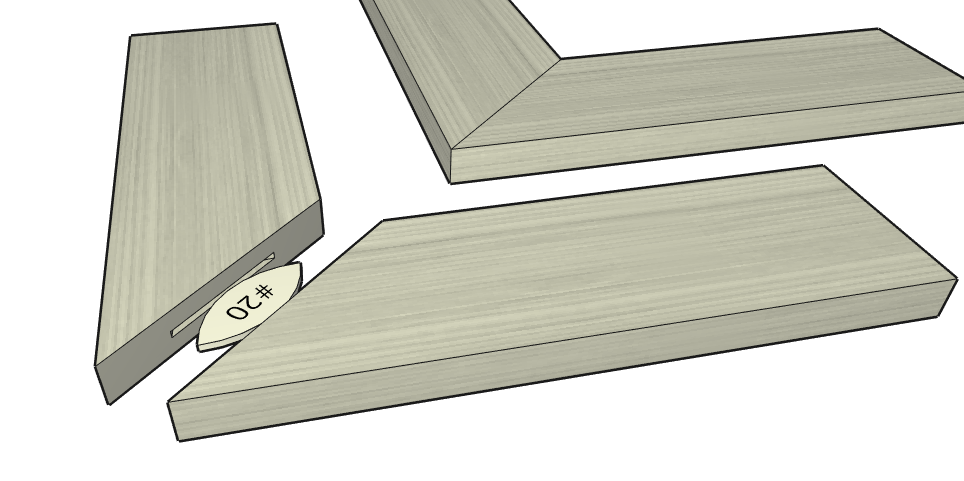

フレームジョイント
額縁のような構造を作成する際に、45度にカットした材料同士を接合することが出来ます。もちろん、45度にカットしなくても、木口と木端に溝を掘れば、接続することが出来ます。
このような接合を留め継ぎ（45度での接合）と呼びますが、このような場合の圧着は、普通のロングクランプで圧着しにくいです。ベルトクランプと呼ばれるクランプか、コーナークランプを利用します。
コーナークランプ CC3A
Ｄ ベルトクランプ ＃８１５

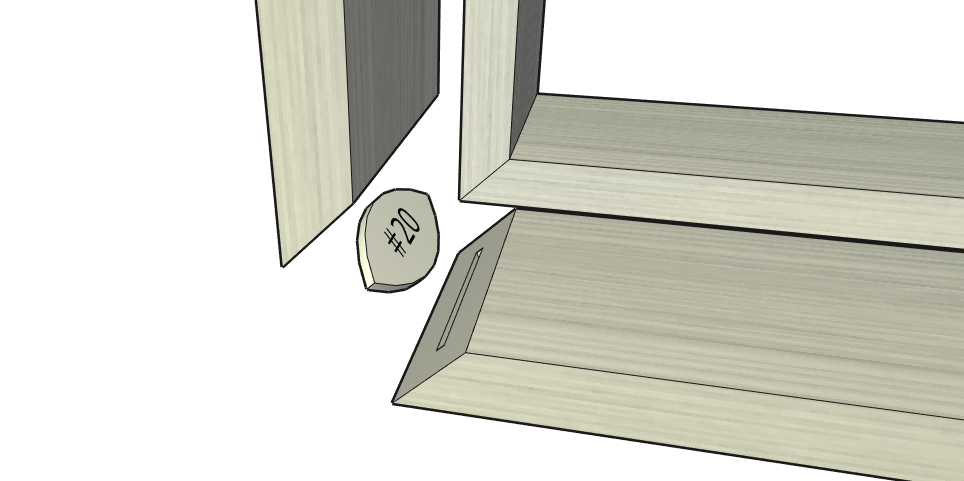

マイタージョイント
箱もののような構造を作成する際に、45度にカットした材料同士を接合することが出来ます。 こちらもベルトクランプかコーナークランプでの圧着が必要です。

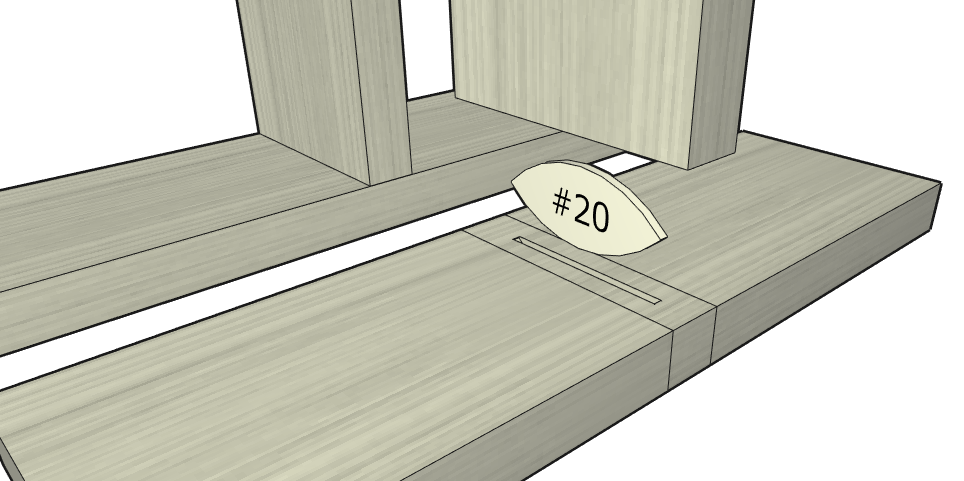

Tジョイント
材料の側面と木口に溝を掘ることで、Tの字型に接合することが出来ます。棚板や箱ものなどに応用できますね。

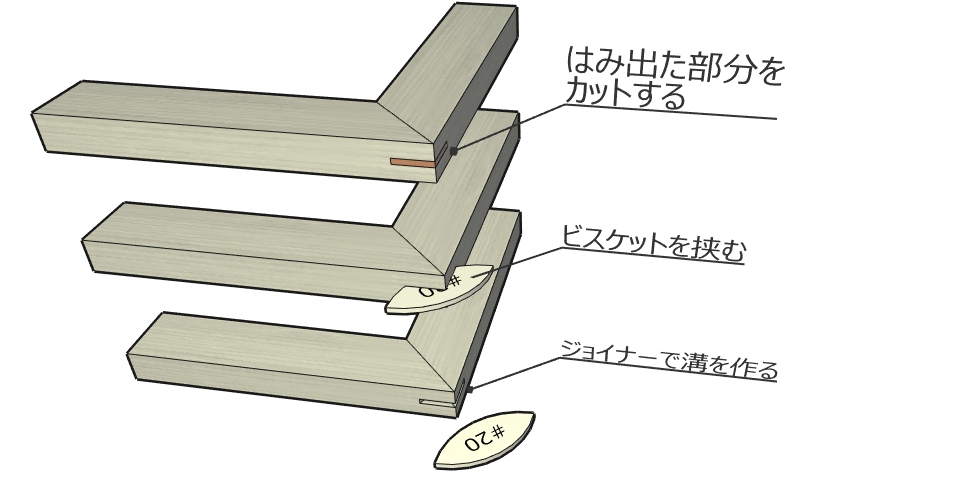

かんざし
以前紹介した、額縁の構造で「かんざし」について書きましたが、ビスケットをかんざし代わりに使うことが出来ます。細い枠での留め継ぎを行う場合は有効ですね。
関連記事【永久保存版】分かりやすい！家具の基本構造を大分解棚、テーブル、椅子、引き出し、額縁、キャビネットの扉など、一般的な家具の基本構造と部材名称を組み立て完成図・分解図で詳しく解説します。
加工をする前にしっかりシミュレーション！
紙の図面や頭の中だけでの設計だと、なかなか加工手順を把握するのも難しいですね。

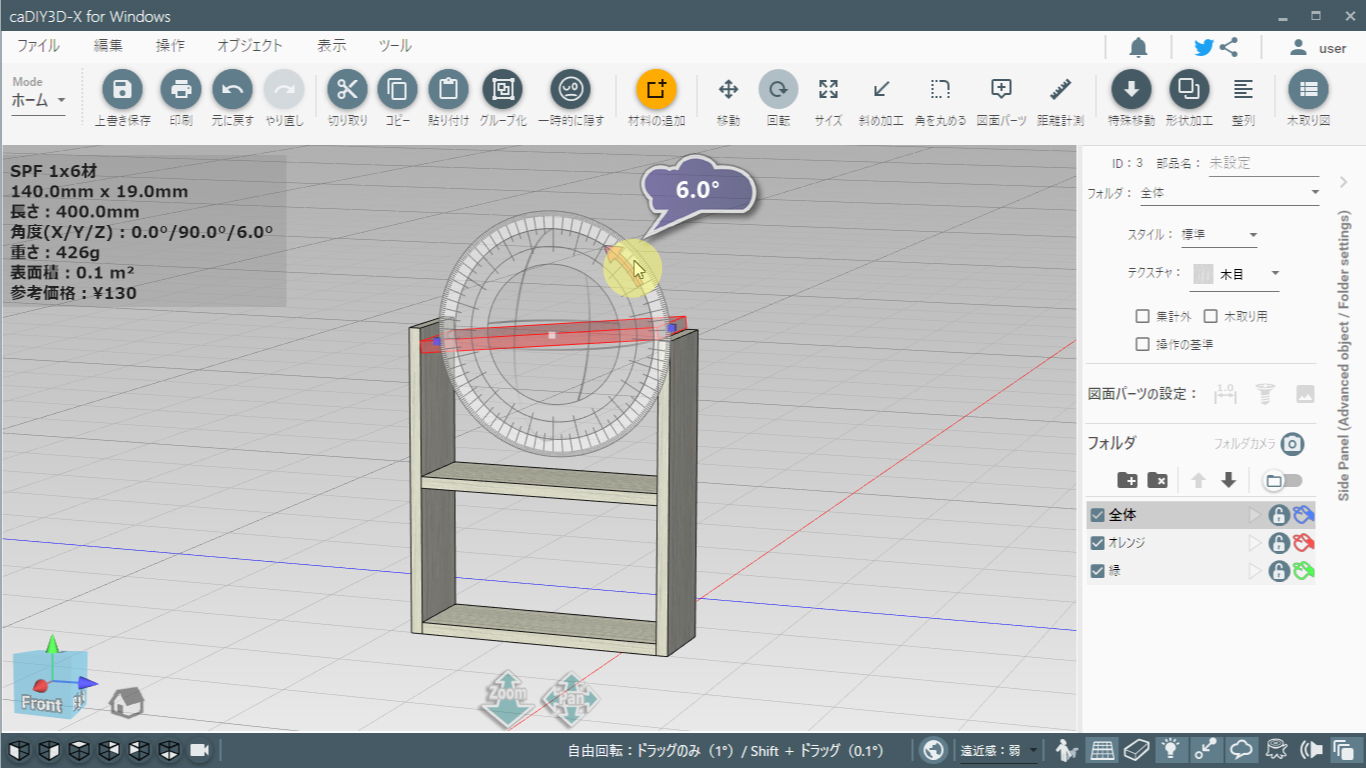

そんな時におすすめしたいシミュレーションにうってつけのアプリ『caDIY3D（キャディースリーディー）』はご存じでしょうか？
caDIY3D（キャディースリーディー）は、誰でもカンタンに設計図が描けるDIY・リノベ専用のWindowsアプリです。
3Dの木材や資材を、まるで積み木のようにマウスで直感的に組み上げて、オリジナルの家具デザインやレイアウト・シミュレーションを楽しめます。実際のDIY制作にはかかせない、木材の切り分け方や細かなサイズ・寸法チェック、予算の計算なども徹底ガイド。「手描きの設計図なんて無理！」とあきらめていたあなたのDIYライフを変える、まさにDIY・リノベ好きのためのお役立ちツールです。
木工で必要な接合はおおむね出来ちゃう【まとめ】
ビスケットジョイナーを使うと、技術を要する難しい接合の大半が手軽に出来てしまいます。しかも溝を掘るだけなので加工時間が短縮できます（但し、木工用ボンドの硬化時間が必要ですが、それもボンドを使う場合なら、他の方法でも同じ）。 ビスケットジョイントの良いところはビスケット自体は隠れてしまうので、見た目が良いことと、通常はカッターが隠れているので、比較的安全に作業出来ることです（とはいえ、加工中は気を付けましょう）。 板矧ぎが出来ると、幅の狭い材料を並べて広い板を作るなど、コスト面でのメリットも出てきます。若干、今まで紹介した電動工具と比べるとお値段、お高めではありますが、安い物なら1.5万円くらいから入手できます。今ではネット通販などで手軽に入手できるので、本格的に木工に取り組むのであれば、欲しい工具の一つですね。
