大きくなっても使える！丈夫な2段ベッド
シングルベッドサイズのマットレスが使える2段ベッド。カットして組み立てるだけのシンプル構造。
材料
- 2×6材（横桁用）
- 2×4材（柱・補強用）
- 1×4材（すのこ用）
- ビス（適宜）
必要な工具
- 丸ノコ
- 電動ドライバー
- メジャー
ポイント
- シングルベッドサイズのマットレスが使える
- カットして組み立てるだけのシンプル構造
- 横に渡した2×6材を上下に挟む形で強度アップ
このサンプルは caDIY3D-X アプリから開けます
caDIY3D-X のメインメニュー「ファイル」＞「開く」＞「オンラインモデル」から、サンプルを選んで開けます。
※caDIY3D-X がインストールされている必要があります
完成イメージ

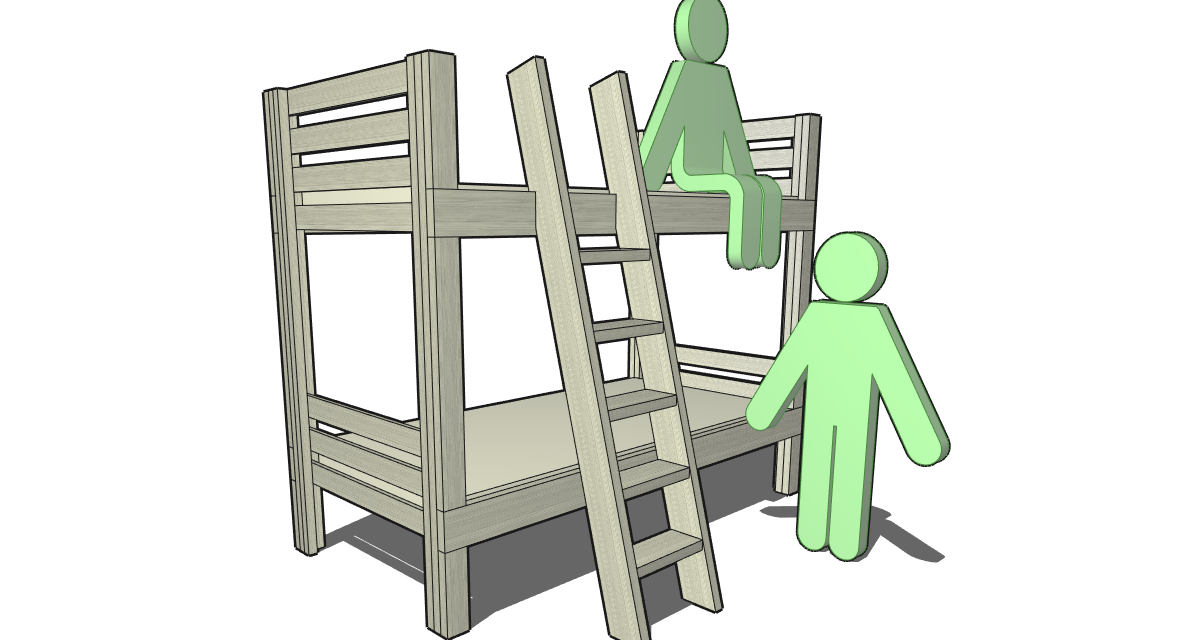

シングルベッドサイズのマットレスが使える２段ベッドのモデルです。カットして組み立てるだけのシンプル構造を考えてみました。
特徴は、横に渡した2x6材を上下に挟む形で2x4材を補強に使っていることです。これにより、地面に向かう荷重を柱で受けることが出来ますので強度が上がります。
設計詳細

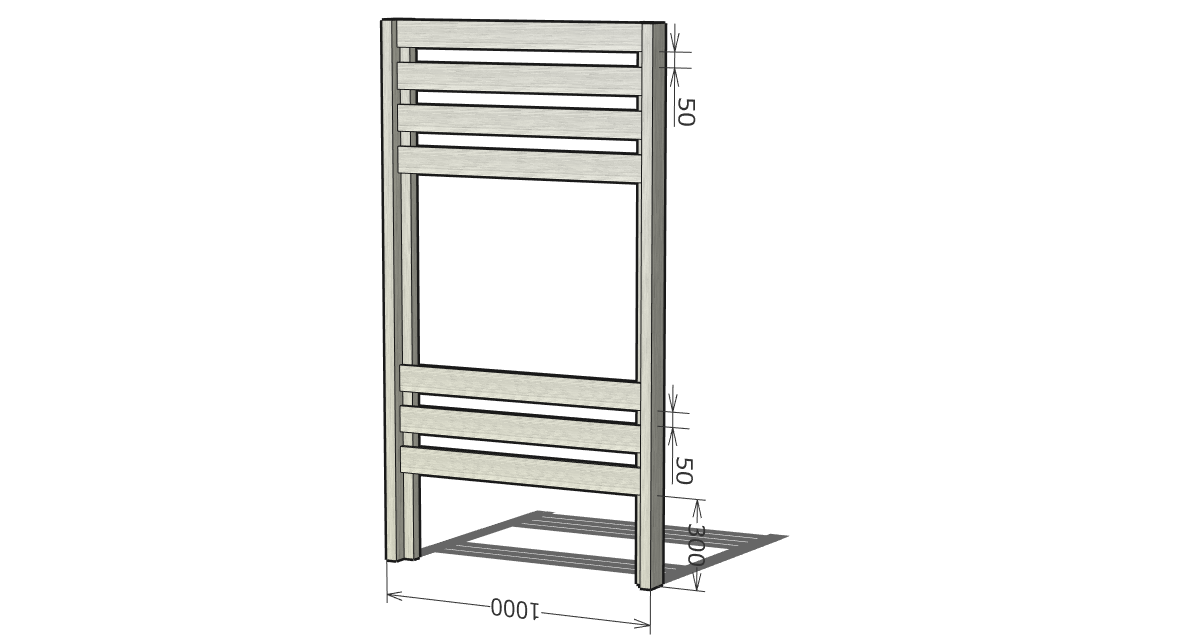

前後のフレームの構造です。2x2材を2x4材に取り付け、2x2材に対して1x4材をいくつか取り付けてあります。

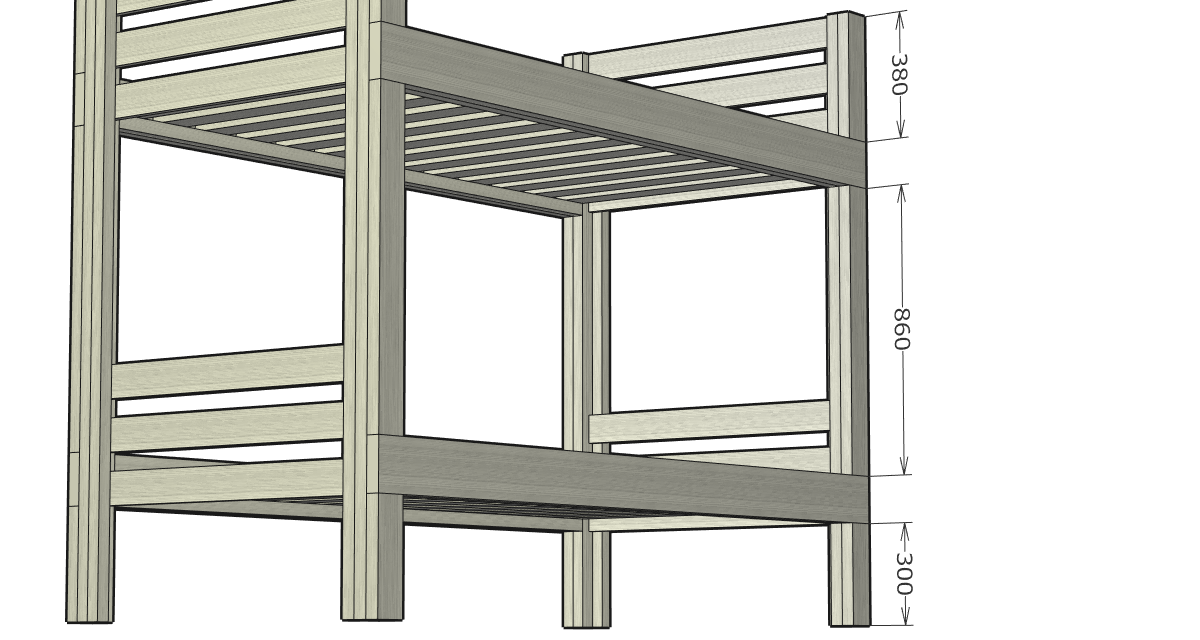

補強部分です。横に渡した2x6材を挟み込む形にすることで、難しい加工を必要としません。

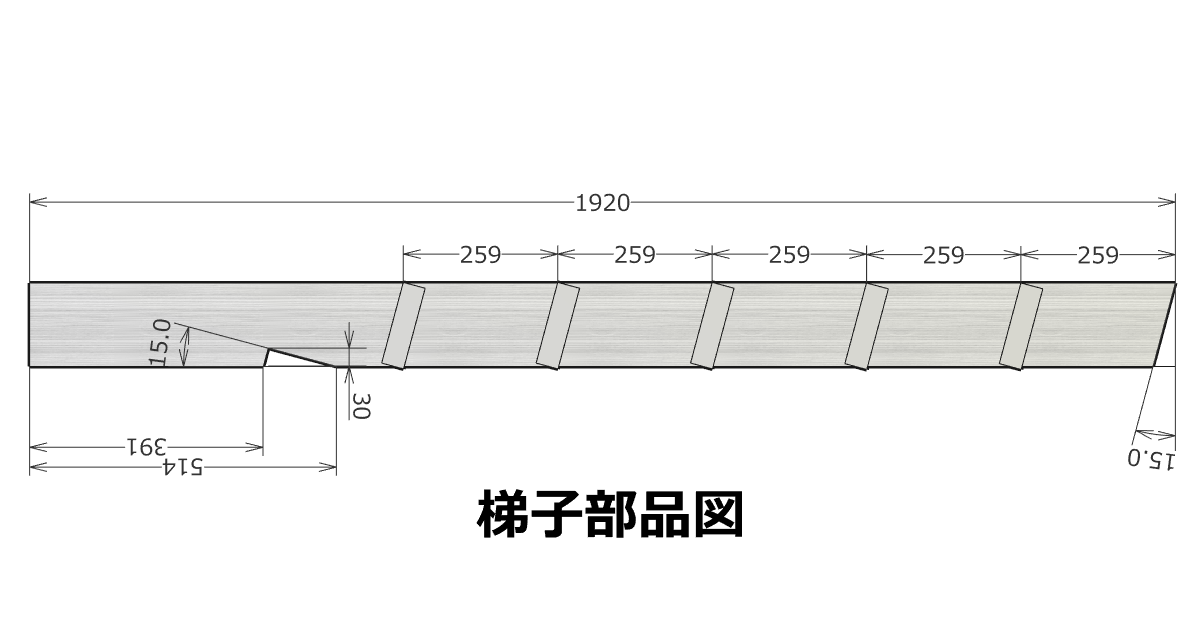

梯子の部品図です。省スペースを狙って、角度は15°に設定しました。上部を少し伸ばすことで、登り降り時の手摺り代わりにしてみました。 切り欠きを入れてベッドのフレームにはめるように考えましたが、最終的にはL時金具などで固定すると良いですね。
