屋内★☆☆☆☆
新聞紙ラック
読み終わった新聞紙を収納するラック。まとめるときにラックに入れたまま紐で縛ることができます。
材料
- SPF 1×2材 1820mm × 3本
- ビス40mm × 24本
- ビス75mm × 16本
- お好みの塗料
- 木工用ボンド
必要な工具
- のこぎり
- 電動ドライバー
- クランプ
ポイント
- シンプルな設計で初心者向け
- ラックに入れたまま紐で縛れる構造
- 新聞の収納と処理を効率化
このサンプルは caDIY3D-X アプリから開けます
caDIY3D-X のメインメニュー「ファイル」＞「開く」＞「オンラインモデル」から、サンプルを選んで開けます。
※caDIY3D-X がインストールされている必要があります

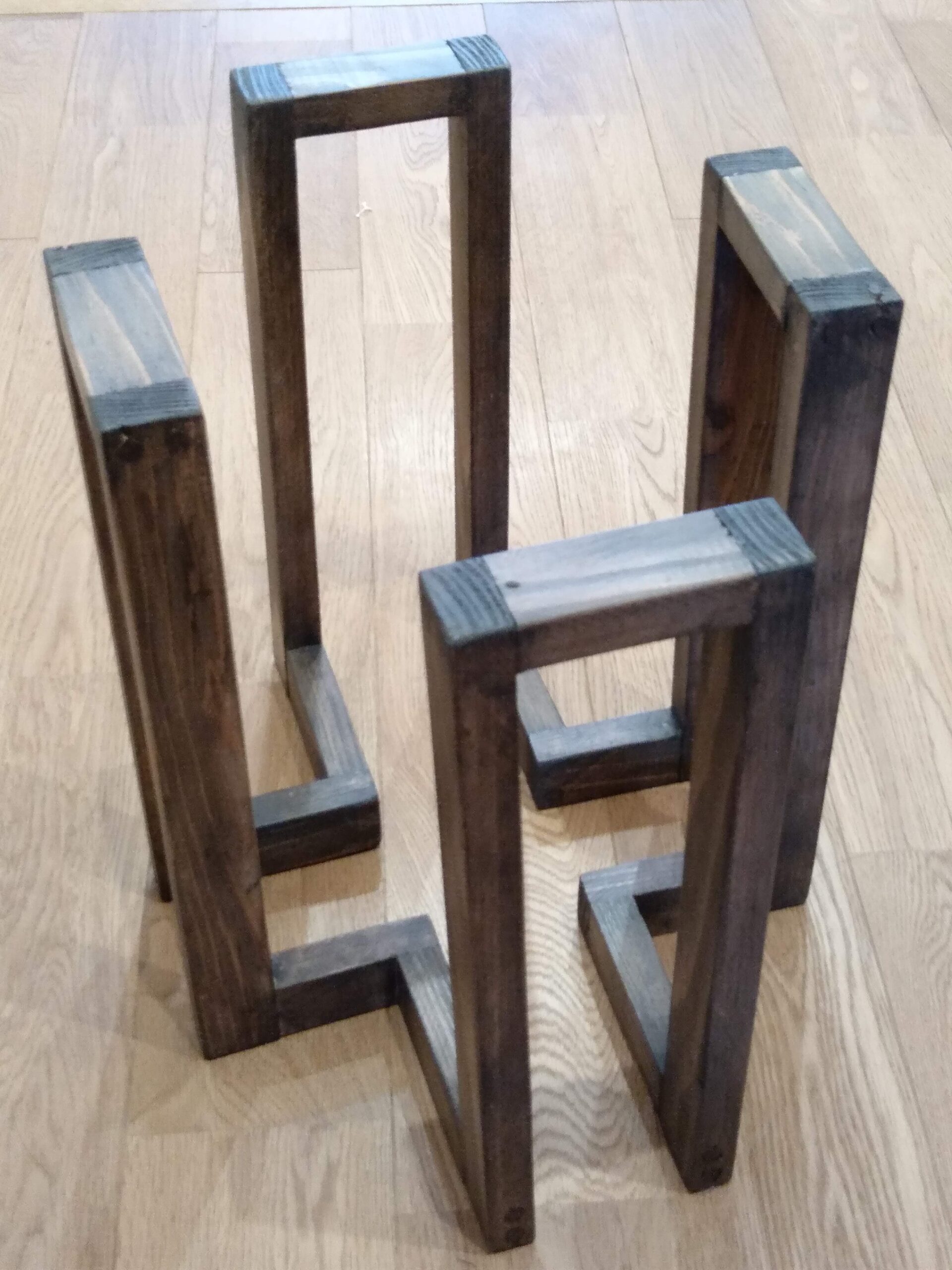

完成イメージ
読み終わった新聞紙を収納するラックです。まとめるときに、ラックに入れたまま紐で縛ることができる便利な設計です。
実際の使用例

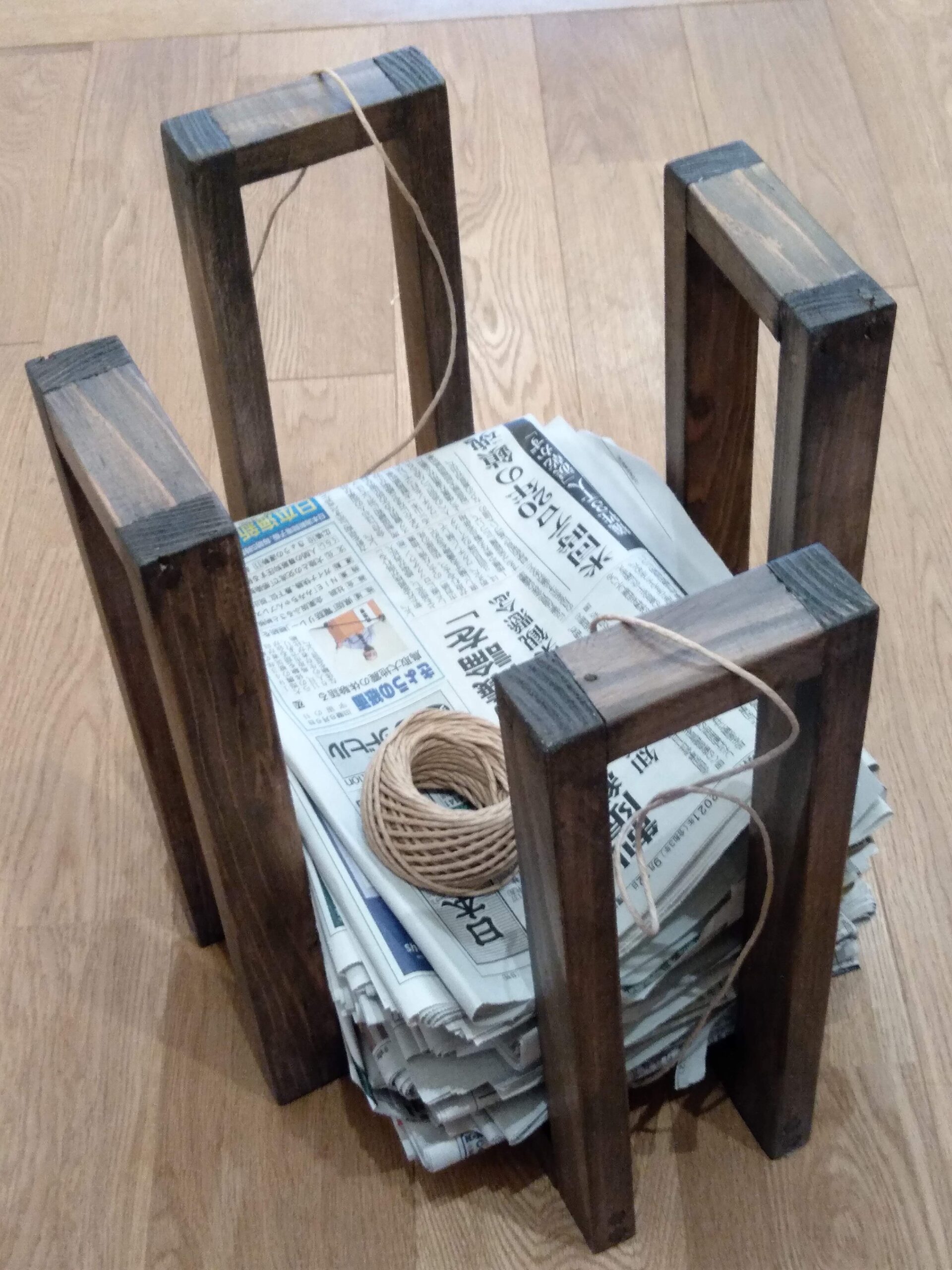

新聞紙を入れたところ。ラックに入れたまま紐で縛ることができます。

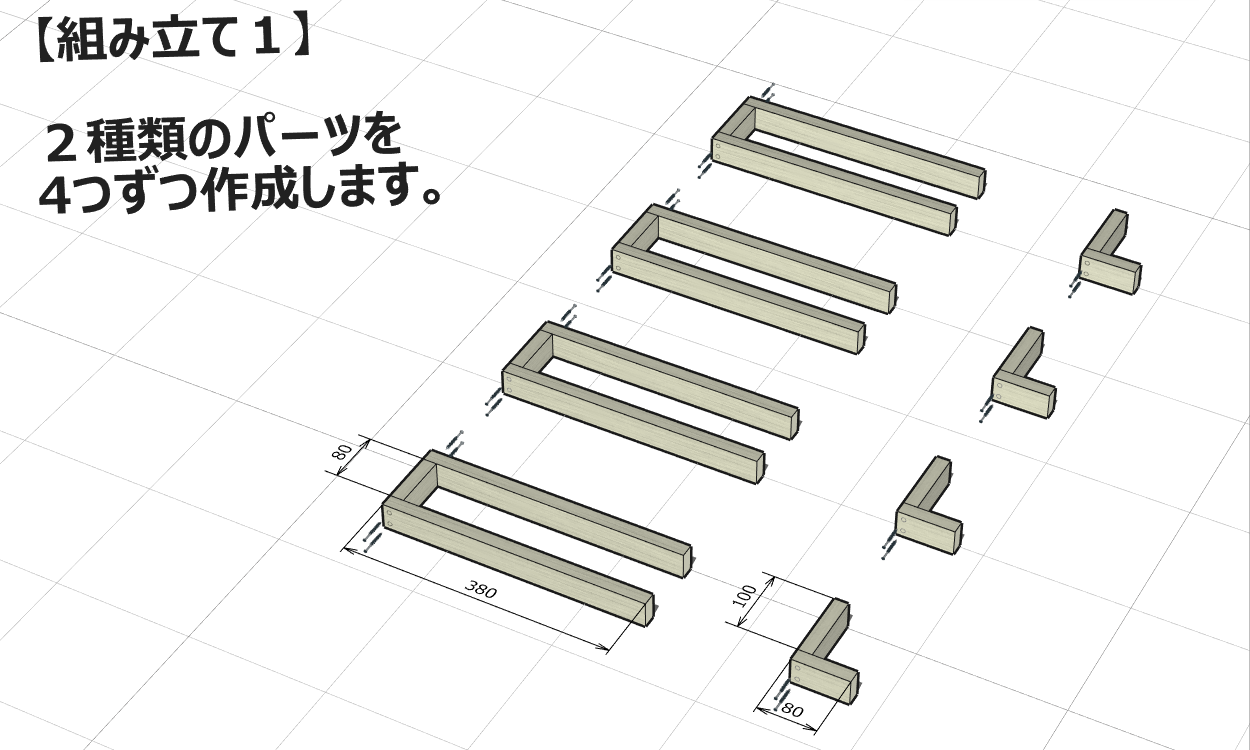

構造詳細
設計のポイント
紐で縛りやすい構造
新聞をまとめる際、ラックに入れたまま紐を通して縛ることができます。底面が開いた構造なので、紐を下から通すのも簡単です。
初心者向けのシンプルな設計
SPF 1×2材3本だけで作れるシンプルな設計です。のこぎりと電動ドライバーがあれば製作できるので、DIY入門にもおすすめです。
caDIY3D-Xで手順を確認
図面は作成手順付きです。画面右「フォルダ」の赤い▶を上から順番にクリックして進行すると、組み立ての流れがわかります。
