屋内★★☆☆☆
シンプルな格子状の飾り棚
3×3マスの格子状飾り棚。棚板と仕切り板に切り欠きを入れて組み合わせる構造。
材料
- 1×6材または1×4材
- ビス（適宜）
必要な工具
- 丸ノコ（またはノコギリ）
- ノミ
- 電動ドライバー
- メジャー
ポイント
- ちょっとした小物をディスプレイするのにちょうど良い
- 棚板と仕切り板に切り欠きを入れて組み合わせる構造
- ノコギリで左右端に切り込みを入れてノミで落とす
このサンプルは caDIY3D-X アプリから開けます
caDIY3D-X のメインメニュー「ファイル」＞「開く」＞「オンラインモデル」から、サンプルを選んで開けます。
※caDIY3D-X がインストールされている必要があります

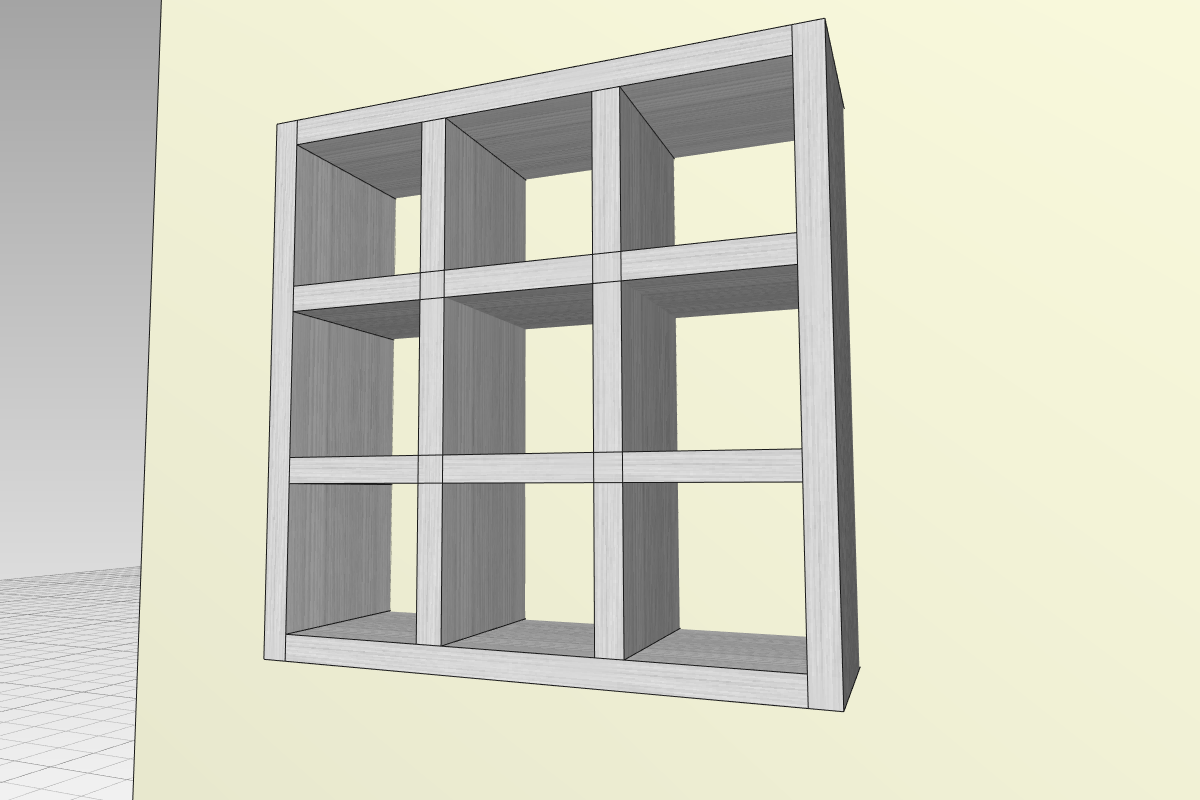

完成イメージ
3x3マスのシンプルな格子状の飾り棚です。
ちょっとした小物をディスプレイするのにちょうど良いです。お気に入りのアイテムをいつも見えるところに並べておけます。屋外で小さなサボテンや、多肉植物などを飾っても良いですね。
中の棚板と仕切り板には切り欠きを入れて組み合わせます。切り欠き部分は若干、ラフになっても組み合わせれば見えませんので、チャレンジしてみましょう!!
設計詳細

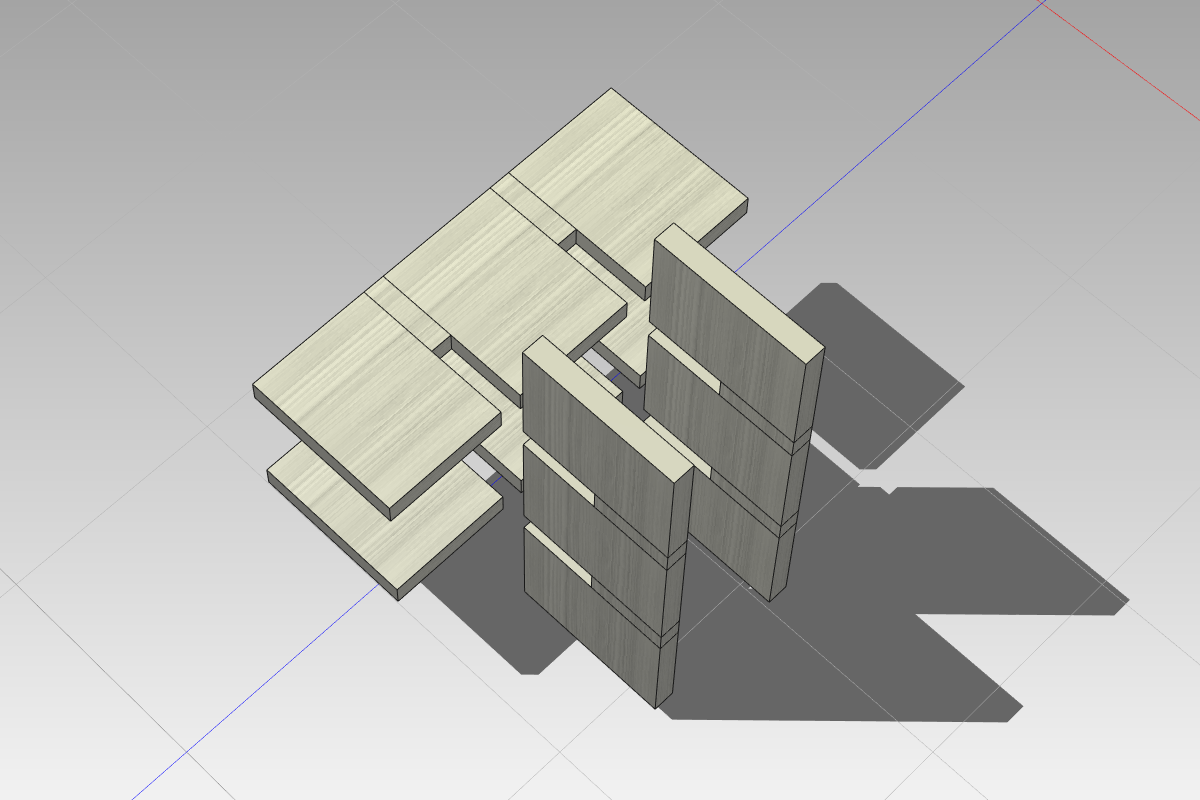

切り欠きの組み合わせはこのようになります。

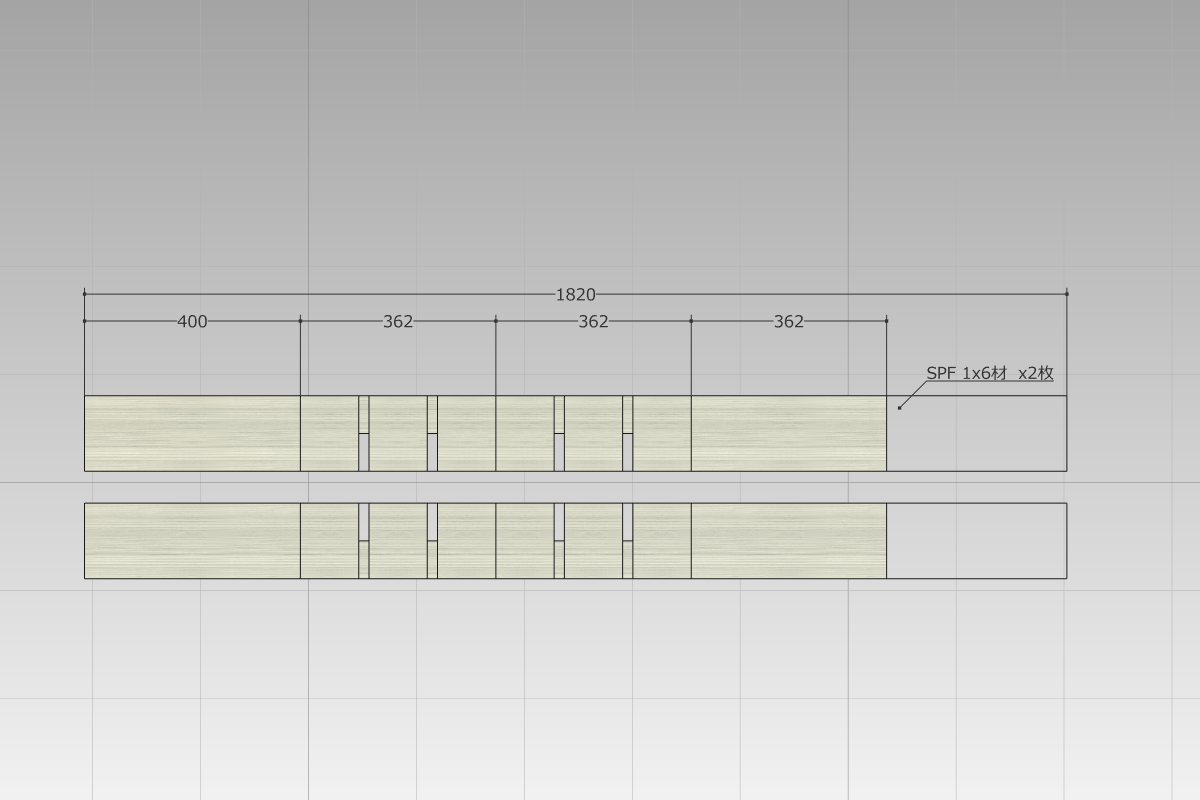

木取り図です。1x6材を使っているので、奥行きがあります。
1x4材を使うとスリムな棚になります。
ポイント
切り欠き部分が難しいですが、チャレンジしてみましょう。
ノコギリで左右端に切り込みを入れてから、ノミで落とす感じです。
