屋内★★☆☆☆
シンプルな子供向けロフトベッド
子供向けの基本的なロフトベッド。ベッド下120cmの空間でシングルマットレス対応。
材料
- 2×4材（柱・フレーム用）
- 1×4材（すのこ用）
- ビス（適宜）
必要な工具
- 丸ノコ
- 電動ドライバー
- メジャー
ポイント
- ベッド下の空間は120cmの高さ
- 柵は高めに設計で安全
- スキップフロア構造で出入りしやすい
このサンプルは caDIY3D アプリから開けます
Ver.4をお使いの場合、ホーム画面の「サンプル」タブをクリックするとサンプルモデルの一覧が表示されます。サンプルを選んで「開く」ボタンをクリックすると開けます。Ver.3 をお使いの方はメインメニュー「ファイル」＞「開く」＞「オンラインモデル」から開けます。

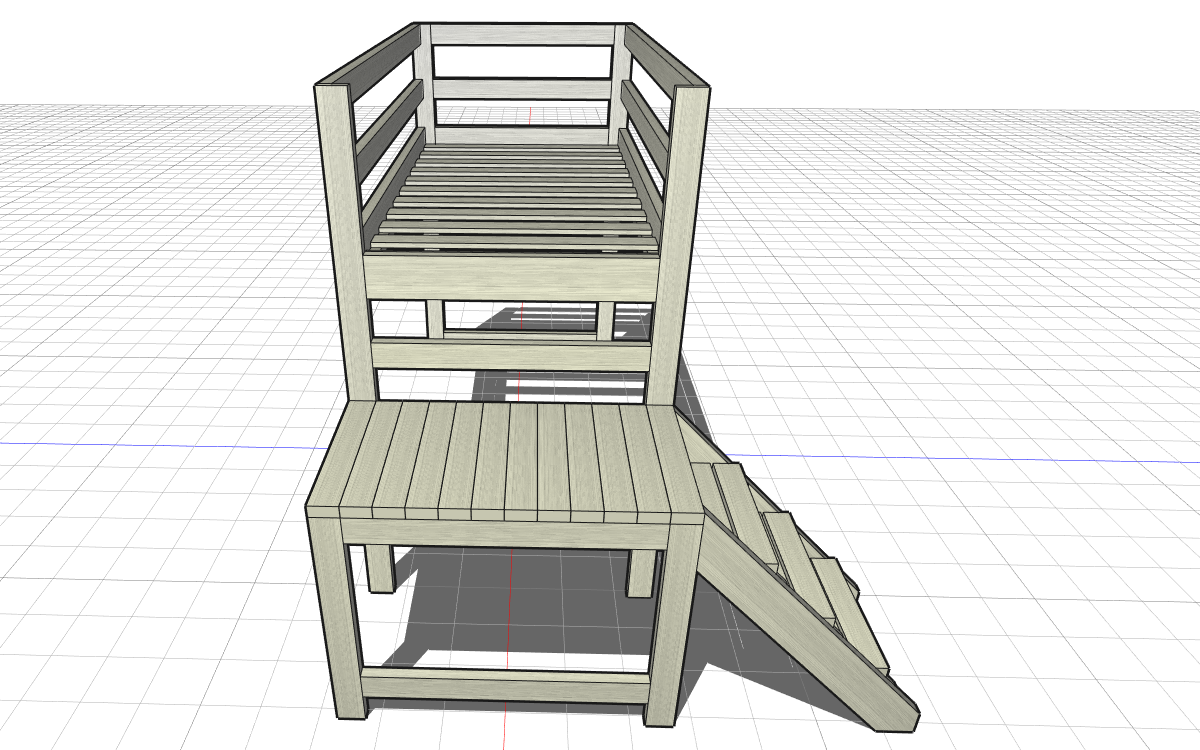

完成イメージ
子供向けの基本的なロフトベッド設計です。ベッド下の空間は120cmの高さで、柵は高めに設計されています。スキップフロア構造により出入りがしやすく、45°の斜め切りが必要なのは階段部分のみとシンプルな構造です。
設計詳細

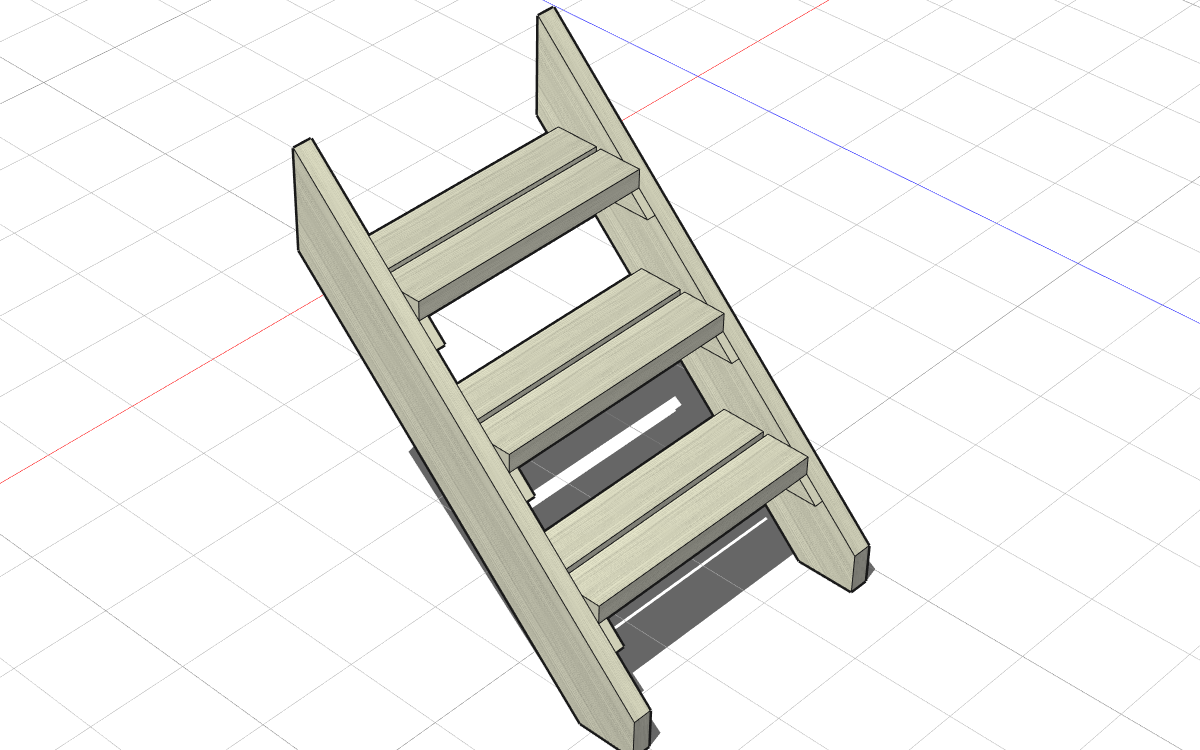

階段は１段の高さを20cmとしました。
踏み板は2x4材２枚を10mm間隔で取り付ける設計にしましたが、勾配もさほどきつくなくお子様にも安心です。

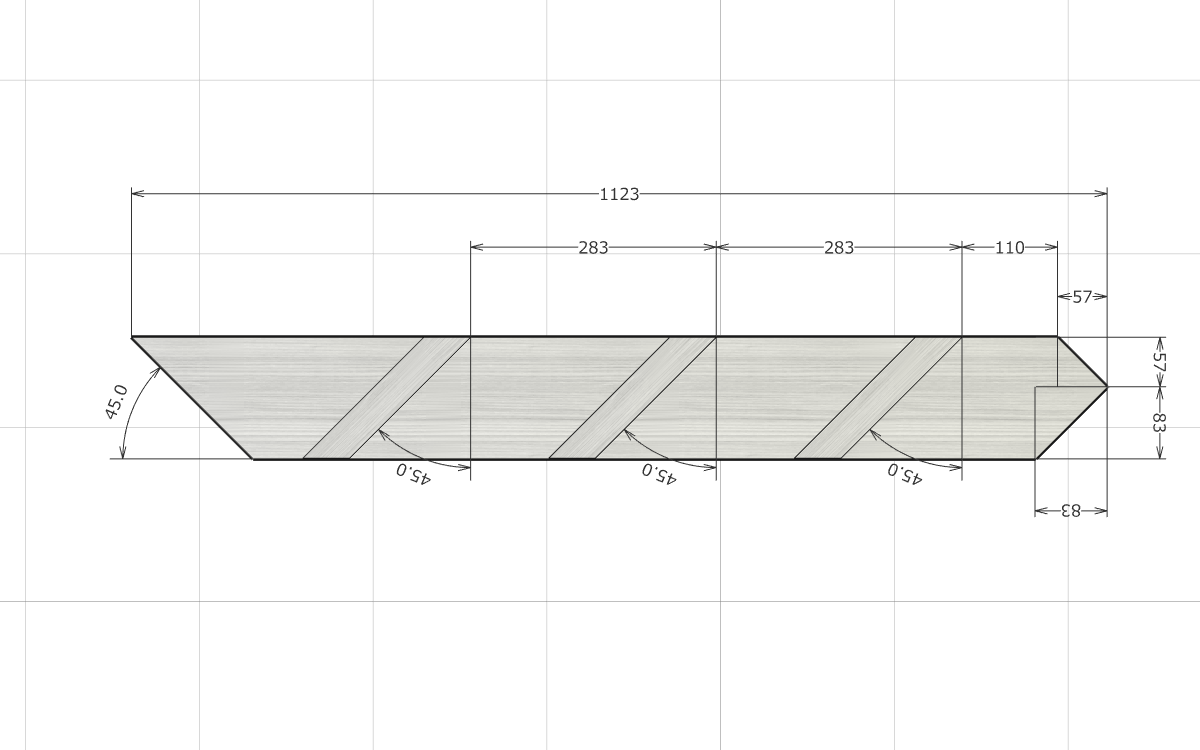

階段の組み立て図です。 45°の角度さえ出ていれば良いので、難しくないと思います。
マットレスを外すとこんな感じ。
マットレスは一般的なシングルサイズ（100 x 200cm）を使用しているので、お子様には広々ベッドですね。
結構、大きくなるまで利用出来ます。
階段の取り付け位置を左右入れ替えることで、お部屋の向きに合わせたレイアウトが可能です。
