シンプルな子供用2段ベッド

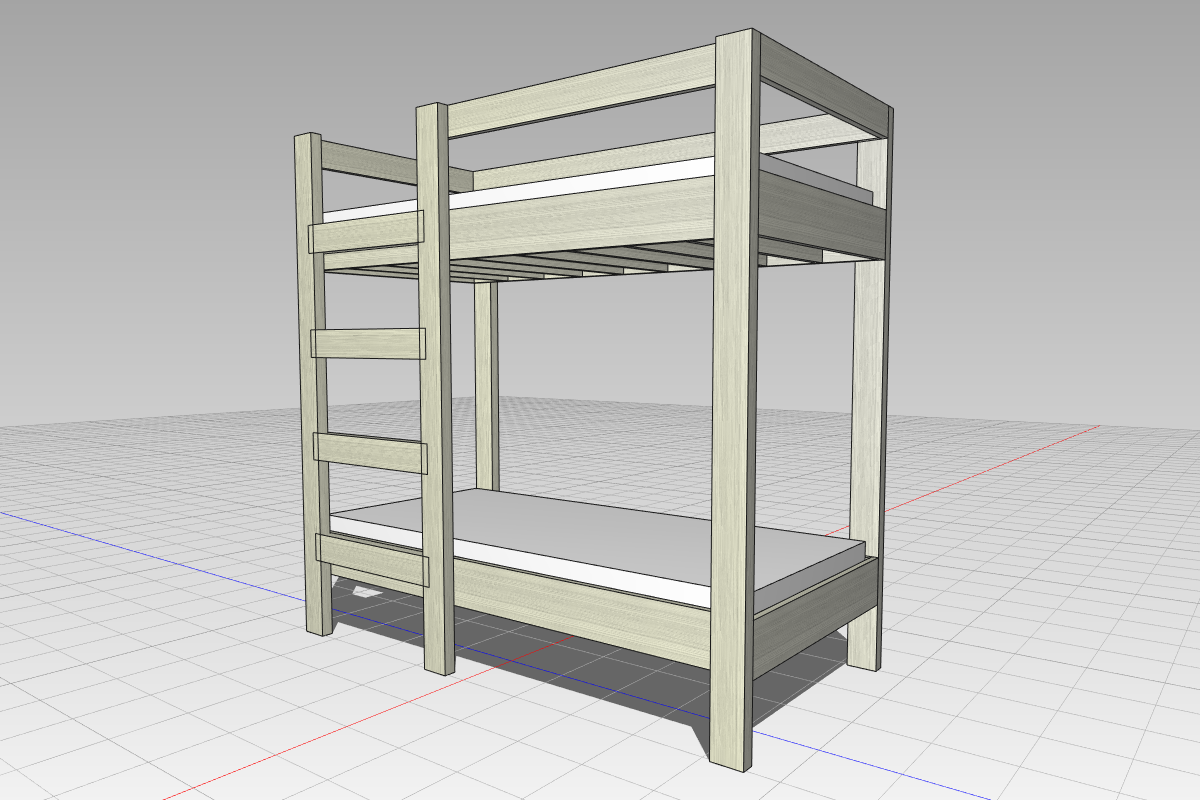

完成イメージ

DIYでも人気のある子供用の２段ベッドです。強度と組み立てやすさに気をつけて設計してみました。

厚さ10cm x 幅70cmx長さ160cmの子供用マットレスを使うことを想定しています。

設計詳細

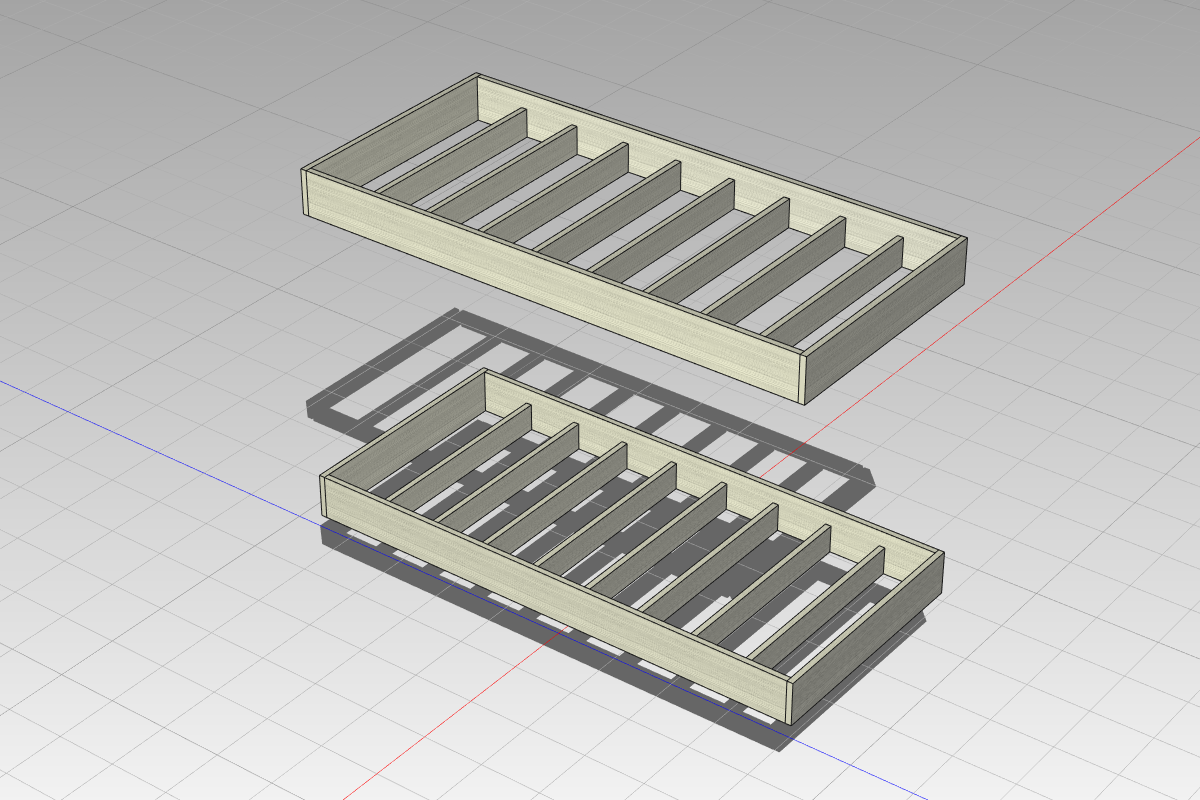

まずはマットレスを乗せるフレームを二つ作ります。
通気性と強度を考えて、スリット状にしてみました。
間隔が狭いので、マットレスが落ちることは無いと思います。
もし気になるなら、フレームとマットレスの間に合板を置いても良いですね。

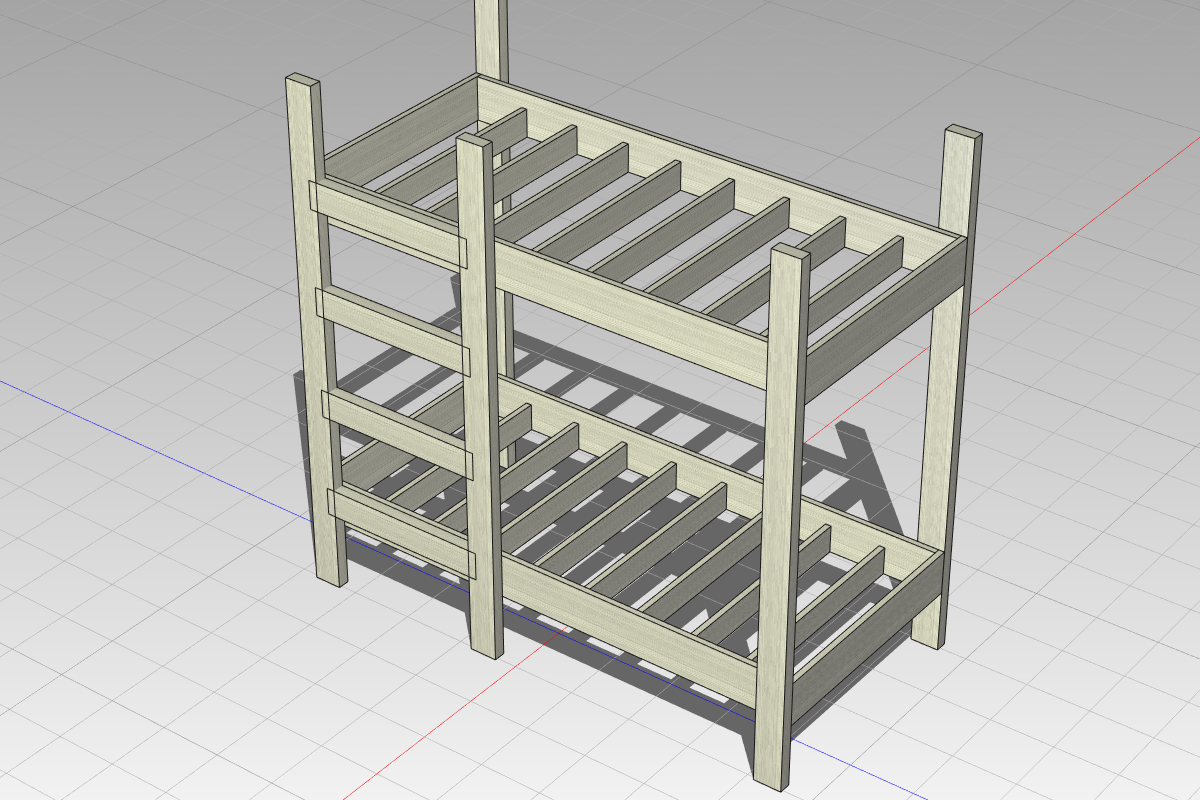

次に階段部分を作成して、上下のフレームを柱で繋ぎます。
ここまでくれば、ほぼ完成。

最後に２段目の手摺りを取り付ければ完成です。

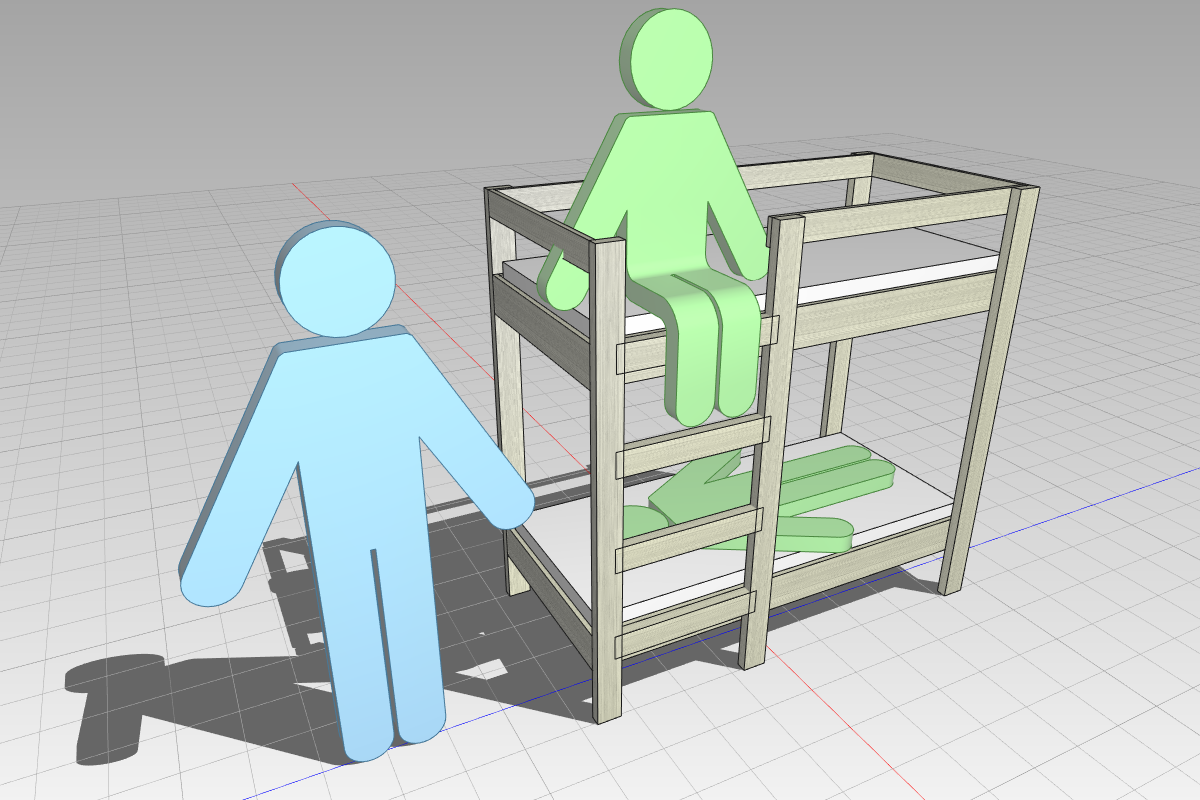

フレームや手摺りは柱に対して内側からビスを打つように考えています。サイズ感が判るように人モデルをおいてみました。青い人型が170cmの大人です。緑の人型が130cmの子供です。

ポイント

各パーツを最初に作ってから、柱で繋ぐことで比較的簡単に作れると思います。
階段部分は切り欠き加工を考えましたが、長めのビスで繋いでも良いでしょう。
