シンプルな据え置きの作業台
据え置き型の作業台。最低限必要な機能を搭載し、難しい加工はほとんどなし。
材料
- 木材（脚・幕板用）
- OSB合板（天板用・3枚重ね）
- ビス（適宜）
- 木工用ボンド
必要な工具
- 丸ノコ
- 電動ドライバー
- クランプ
- メジャー
ポイント
- 高さ75cm（ダイニングテーブル70cmより5cm高い）
- 天板サイズ：幅70cm × 長さ120cm
- OSB合板を3枚重ねで接着して強度アップ
このサンプルは caDIY3D アプリから開けます
Ver.4をお使いの場合、ホーム画面の「サンプル」タブをクリックするとサンプルモデルの一覧が表示されます。サンプルを選んで「開く」ボタンをクリックすると開けます。Ver.3 をお使いの方はメインメニュー「ファイル」＞「開く」＞「オンラインモデル」から開けます。

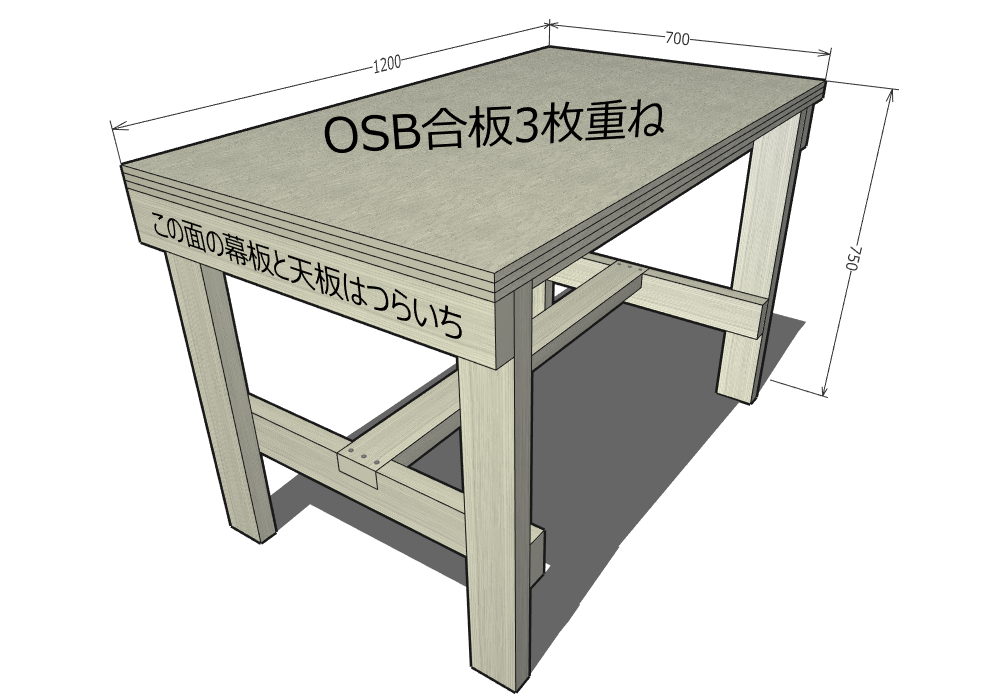

完成イメージ
据え置き型の作業台で、作業台として最低限必要な機能を搭載しています。高さ75cm（ダイニングテーブル70cmより5cm高い設計）、天板サイズは幅70cm × 長さ120cmです。天板はOSB合板を3枚重ねで接着して強度を確保しています。
設計詳細

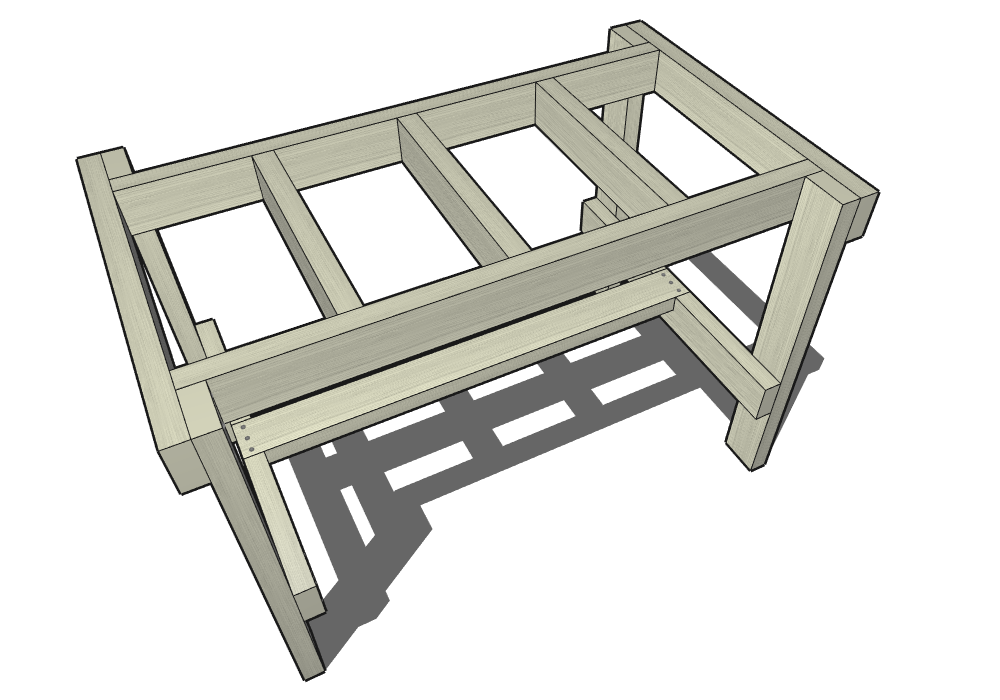

脚部はシンプルな構造。天板の剛性を上げる為に、幕板のつなぎを３カ所に入れました。
幕板は１面、天板と面が一致するようにします。これにより、いろいろなクランプ方法に対応出来ます。

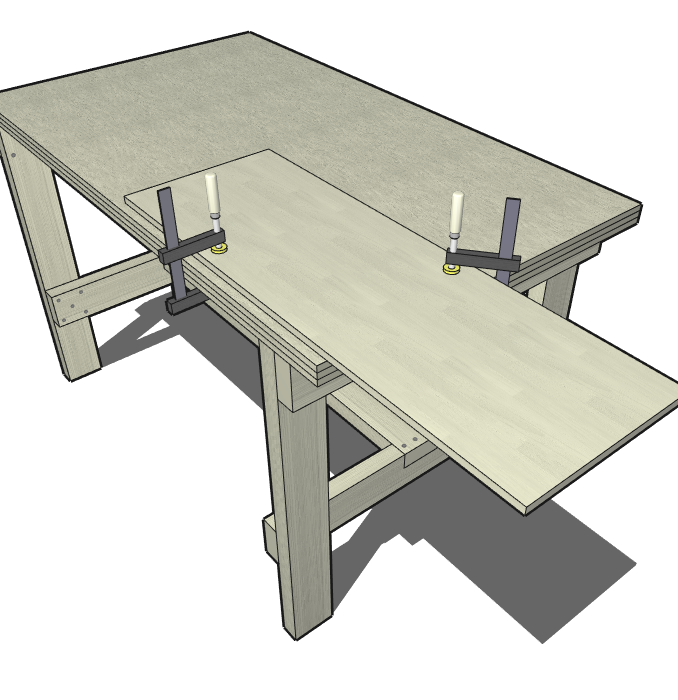

天板への材料固定は、クランプで行います。

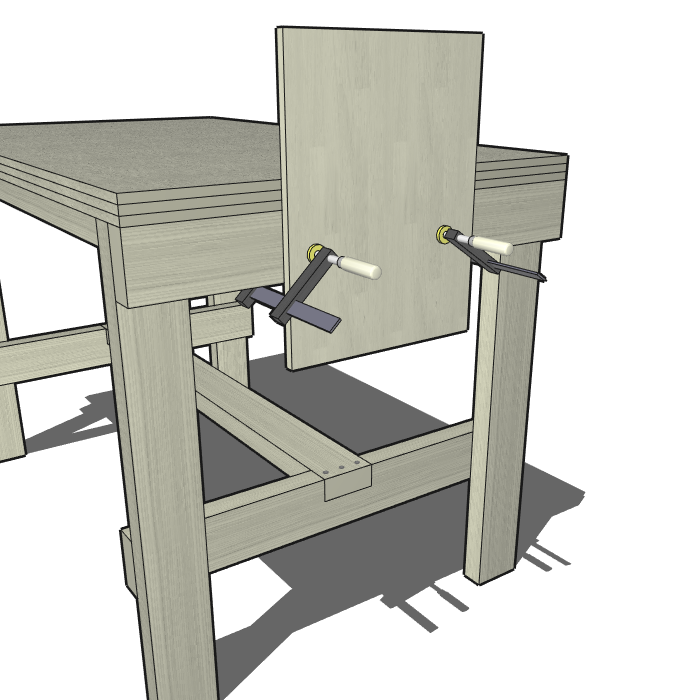

側面への材料固定。幕板に固定します。

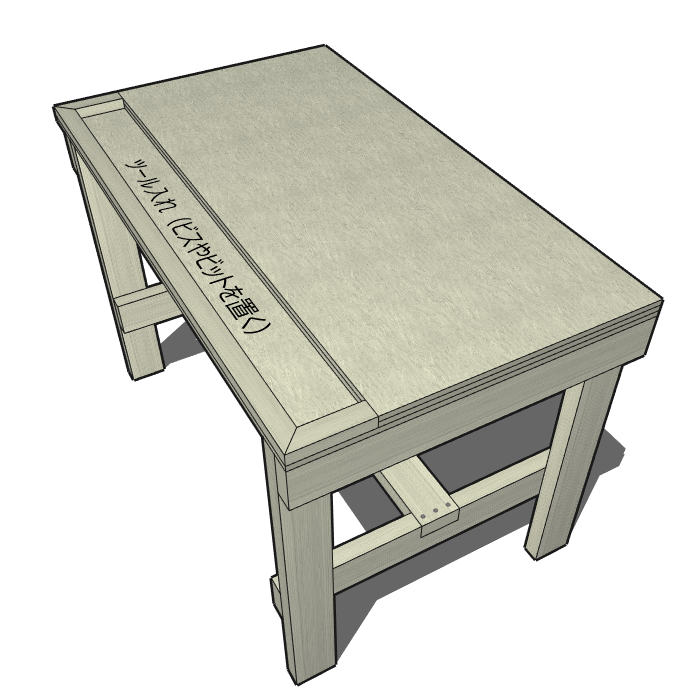

少しアレンジしてツール入れるくぼみをつけてみました（図面データには含まれません）。利用シーンに合わせた作業台を作りたいですね。
ポイント
難しい加工はほとんど無いので、1日あれば作れると思います。
