収納付きソーホース

完成イメージ

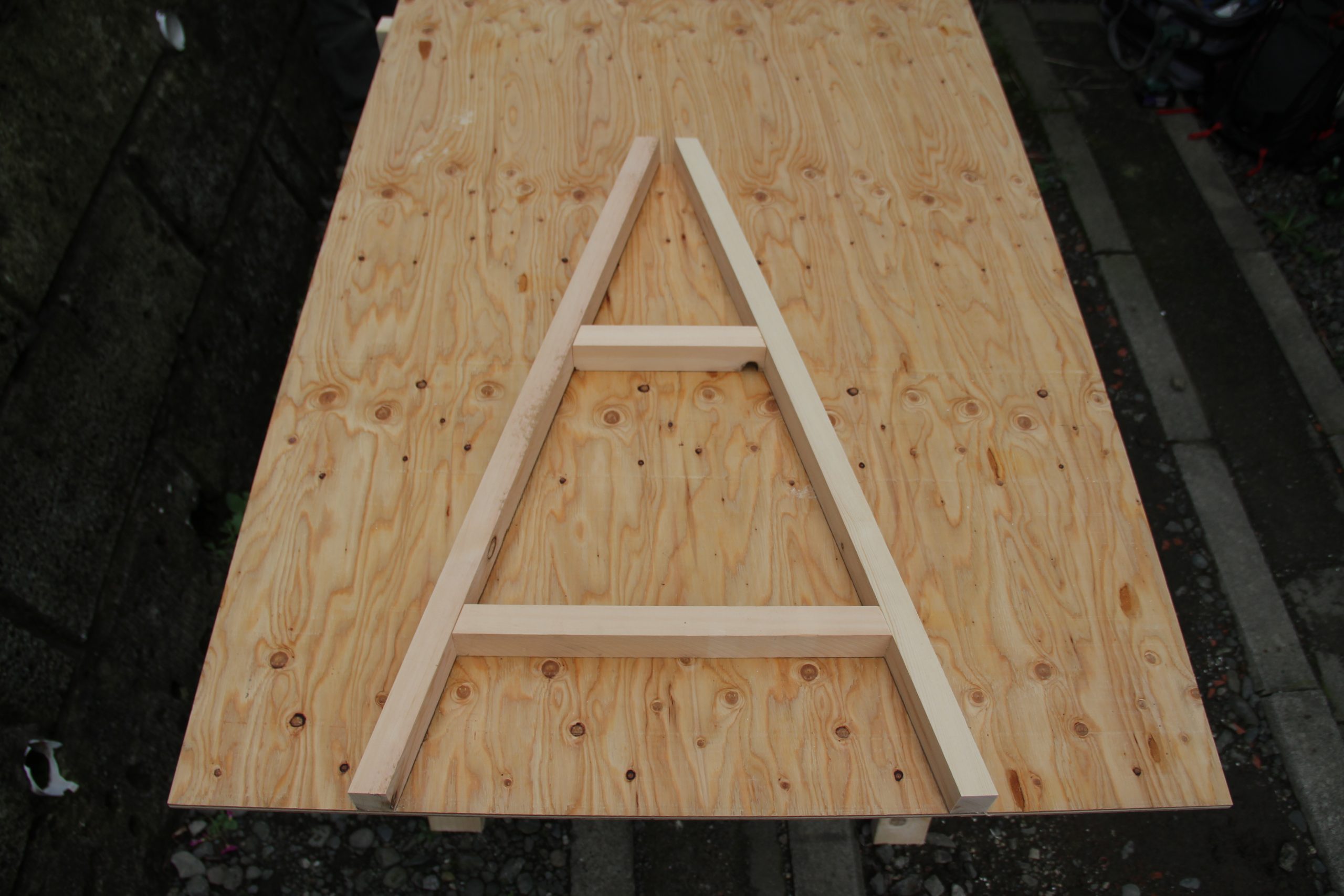

作業台として使うソーホースに収納スペースを付けたのが本作品。家具として、ガレージや工房の収納ツールとして使えます。脚や側板をはじめ、材の加工に斜めカットが多いので、ぜひとも丸ノコ用の角度定規を用意しておきたい。 実際に合板の上に現物の設計図を書いた上で、材をあてがい、各材の角度を写し取ることをおすすめします。

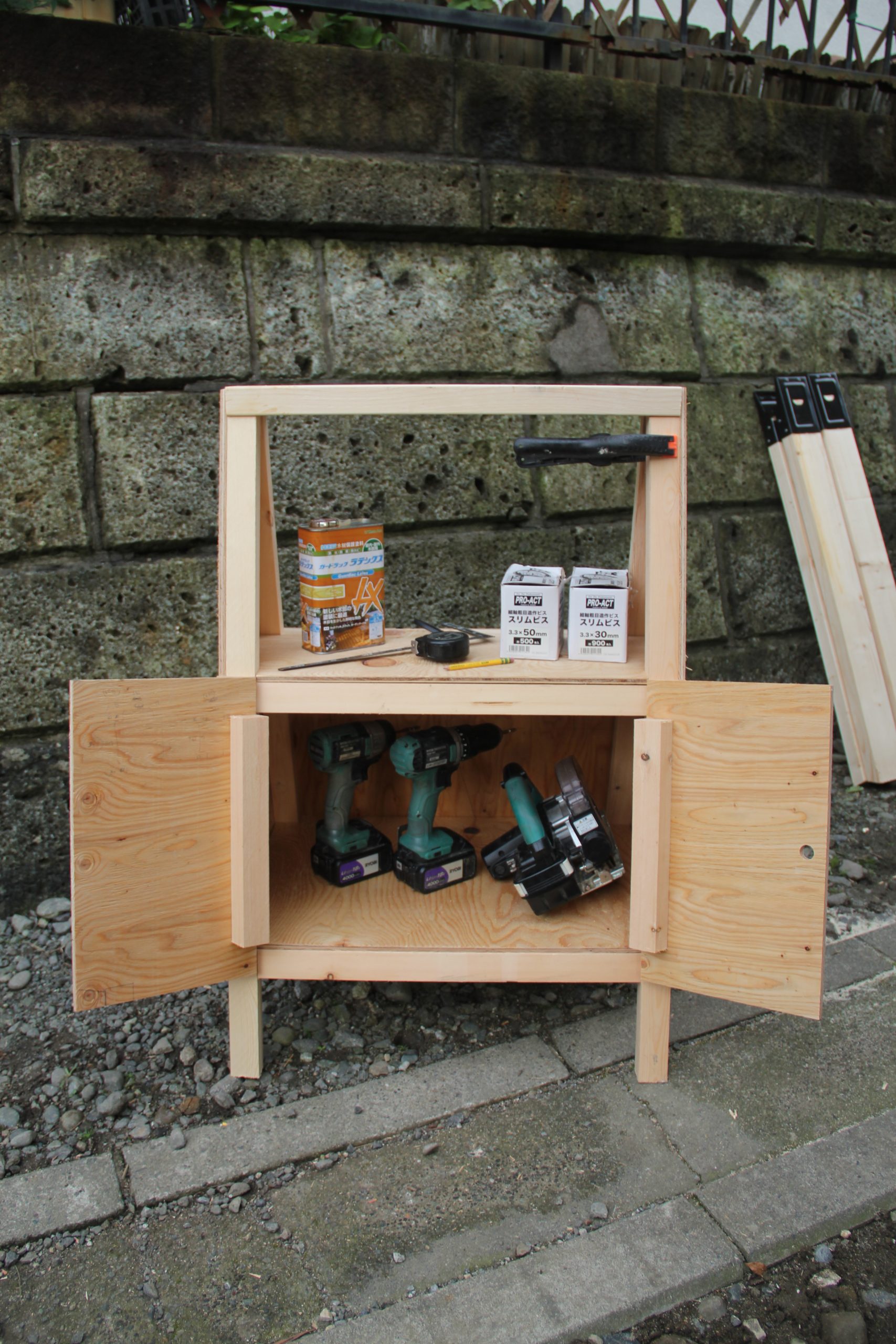

収納スペースは手持ちの電動工具に合わせて広さを決定しました。収納したいアイテムに合わせて、横桟の位置を調整するのもあり。自分流にカスタマイズして「使えるソーホース」作りを楽しんでほしいです。

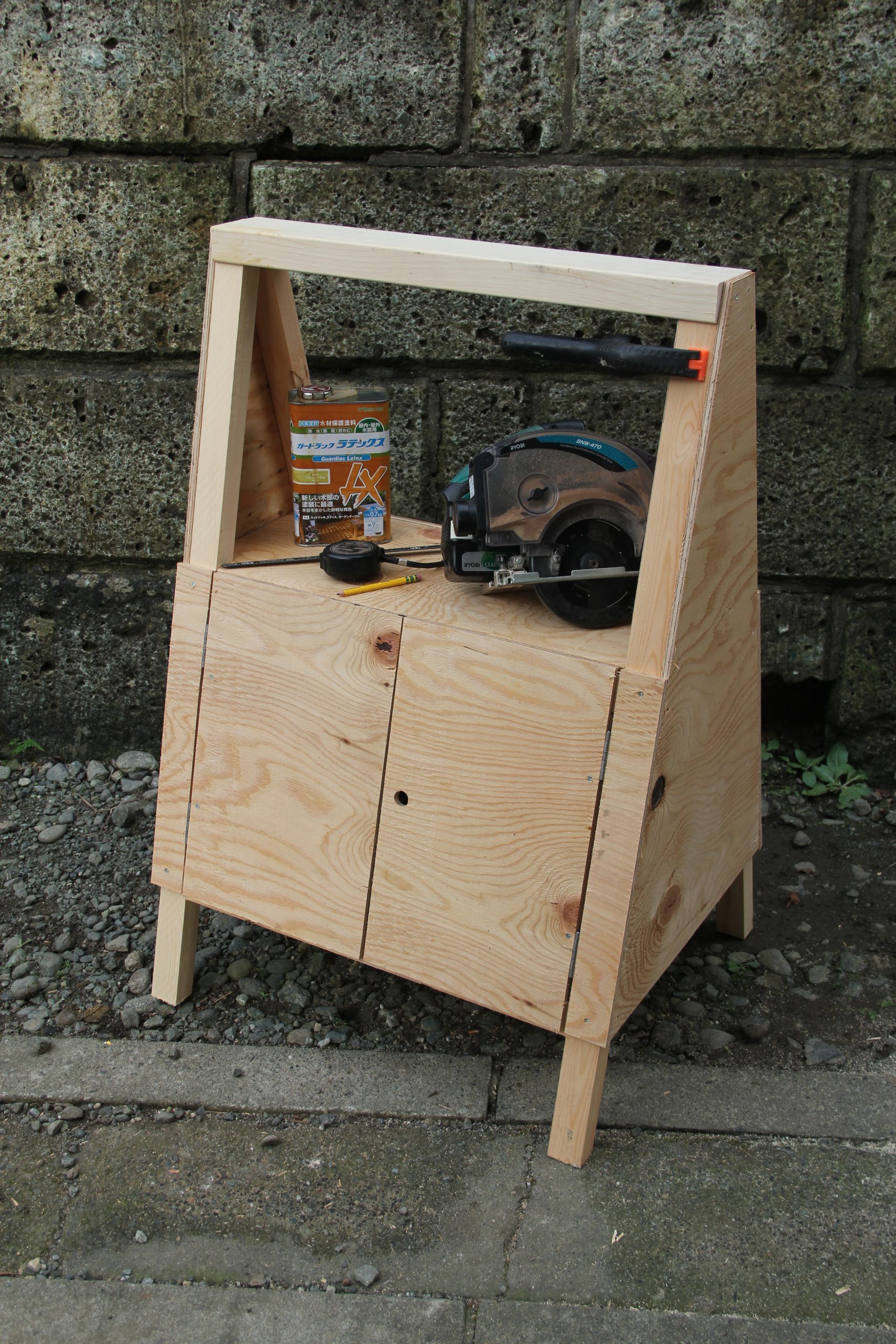

完成写真

材料

2×4材

• 600mm × 1本（天板A）

アカマツ角材（30×40mm）

• 908mm × 4本（脚B）

• 207mm × 2本（横桟・上C）

• 385mm × 2本（横桟・下D）

• 520mm × 4本（棚板受けE）

• 280mm × 2本（扉裏角材F）

針葉樹合板（9mm厚）

• 450×760mm × 2枚（側板G）

• 596×249mm × 1枚（棚板・上H）

• 596×429mm × 1枚（棚板・下I）

• 618×402mm × 1枚（背板J）

• 257×402mm × 2枚（扉K）

• 49×402mm × 2枚（扉枠L）

その他

• ビス 30/50/65mm（適宜）

• ステンレス蝶番 51mm × 2枚

必要な工具

• 丸ノコ（またはノコギリ）

• インパクトドライバー

• ドライバードリル

• 丸ノコ用角度定規

• サシガネ

• アングル

• クランプ

• キリ

• メジャー

ポイント

脚や側板をはじめ、材の加工に斜めカットが多いので、ぜひとも丸ノコ用の角度定規を用意しておきたい。

出典

ドゥーパ！2017年10月号別冊付録「かんたん家具3D図面集20」
