木の形をした飾り棚
SPF 1×4材2本で木取り可能。30度の角度切りだけで構成。
材料
- SPF 1×4材（2本）
- ビス（適宜）
必要な工具
- 丸ノコ（またはノコギリ）
- 電動ドライバー
- メジャー
ポイント
- 1×4材2本で木取りが可能
- 30度の角度切りだけで構成
- 台形と菱形のパーツで構成
このサンプルは caDIY3D-X アプリから開けます
caDIY3D-X のメインメニュー「ファイル」＞「開く」＞「オンラインモデル」から、サンプルを選んで開けます。
※caDIY3D-X がインストールされている必要があります

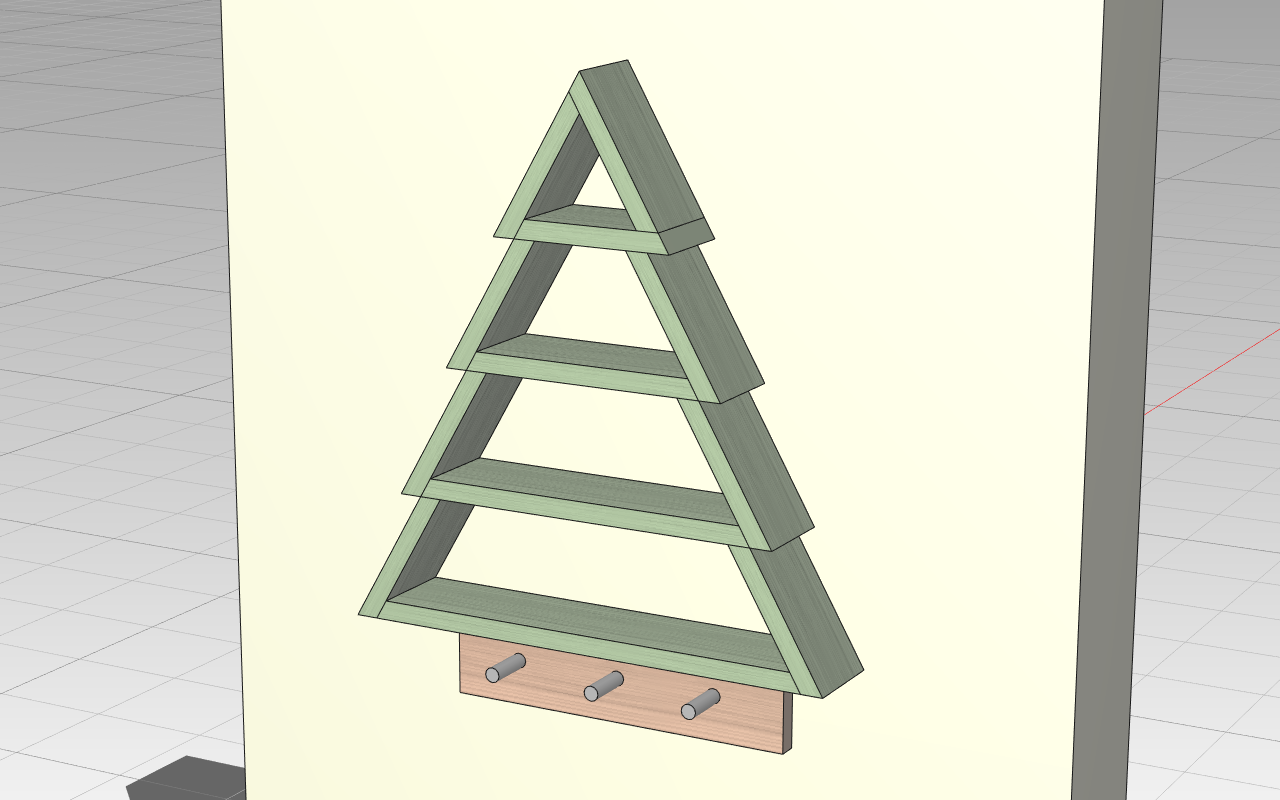

完成イメージ
SPF材で作る木の形をした飾り棚です。1x4材2本で木取りが出来ます。
かわいらしい形をしています。カラーリングもそれっぽくしてみました。
角度切りが必要ですが、30度の角度切りだけで構成されています。形状としては台形のものと菱形のものがありますのでパーツ数に注意が必要。ただ、同じ形のパーツが多いので、角度切りさえ出来れば難しくないと思います。
クリスマスなどにオーナメントを飾ってみるのもいいかもしれませんね。
設計詳細

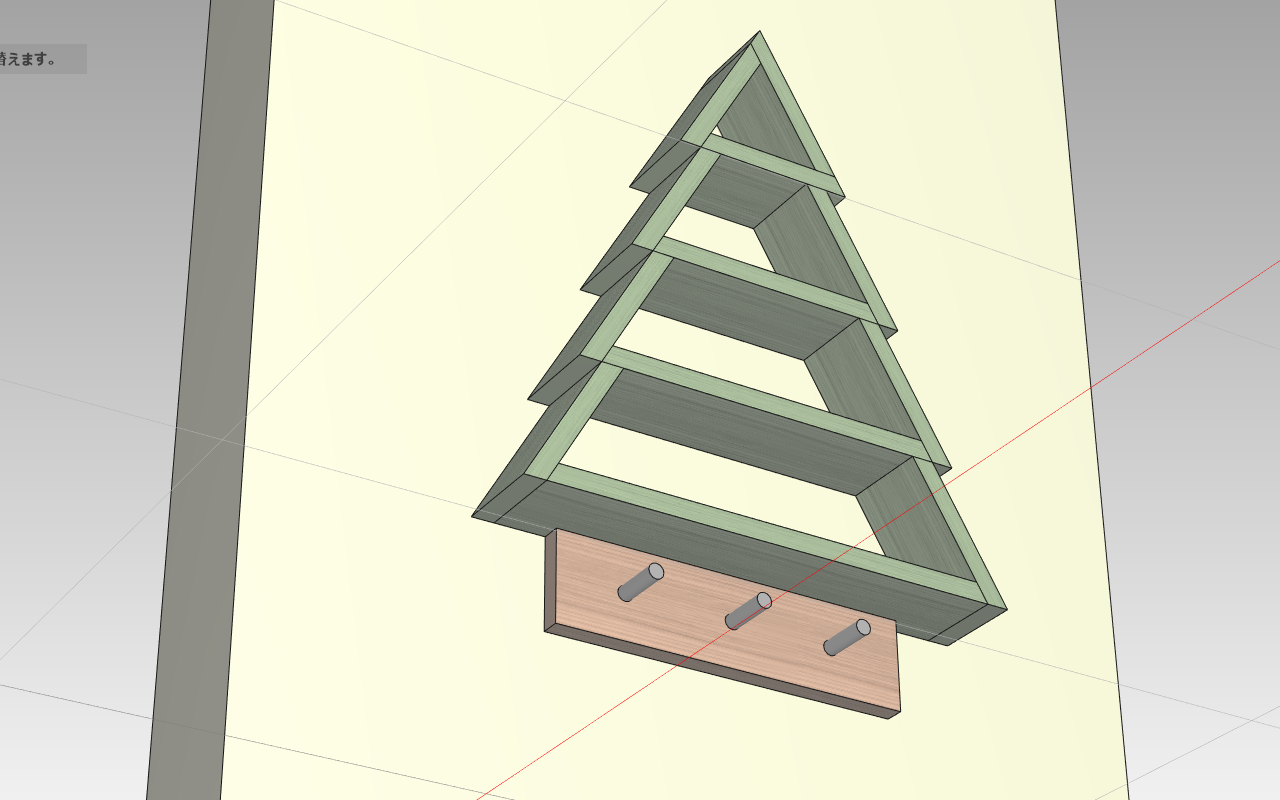

下からのアングル。

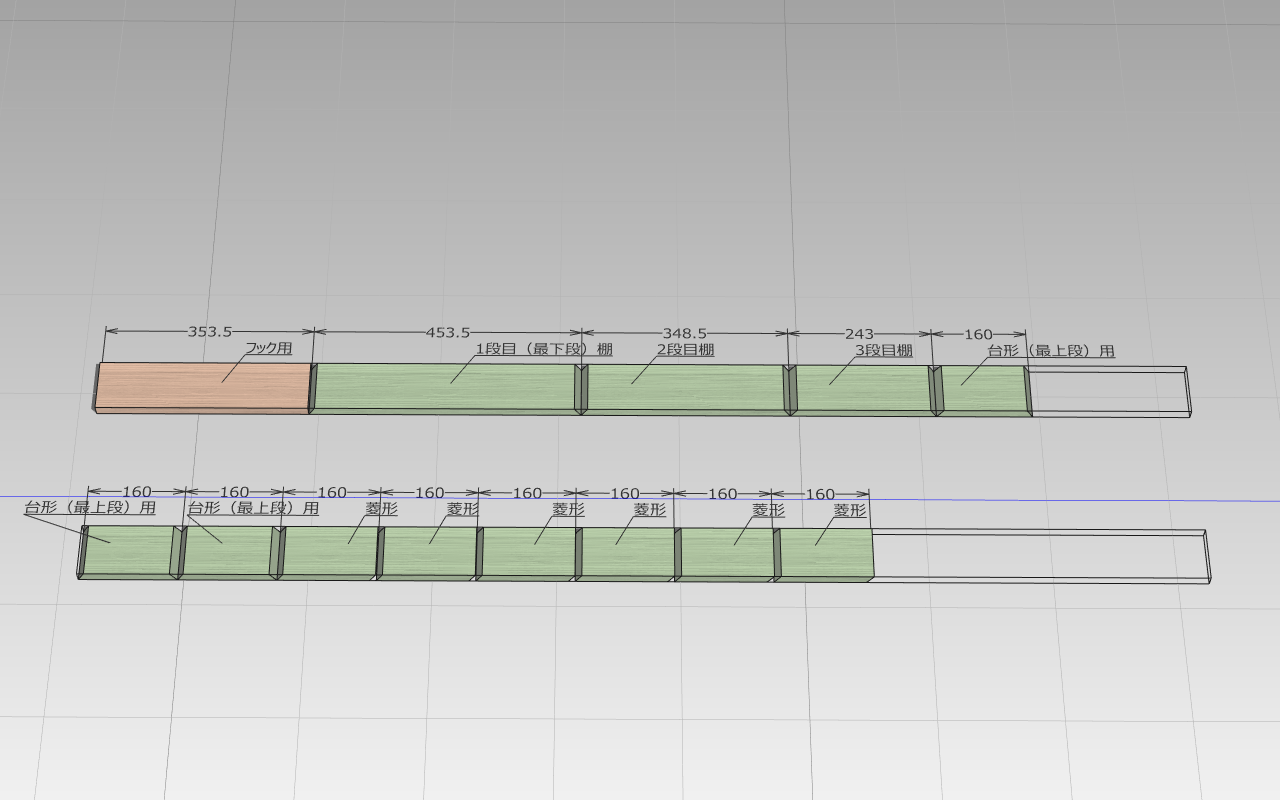

木取り図です。角度切りの方向に注意。
ポイント
組み立ては下の段から行って下さい。上の段から行うと下の段との接続に苦労してしまいます。
ビスが干渉しないように注意しましょう。
