「お~い！ちょっとそっち持って」と「真っ直ぐ立ちなさい」

作品の紹介

部材を直角に接合する際、直角を保つとともに倒れないような治具が欲しいということで作成しました。
部材の一方を支える名付けて「お~いちょっとそっち持って」と「真っ直ぐ立ちなさい」です。
作ってる最中に「Ｌ字クランプを使えばいいんじゃないか」と気づきましたが、Ｌ字クランプと併せて使用すれば両手が空いて作業が容易になります。特にビスではなく釘打ちする場合は、一方の部材は垂直に立っているほうがやりやすいので活用の場面は多いと思います。

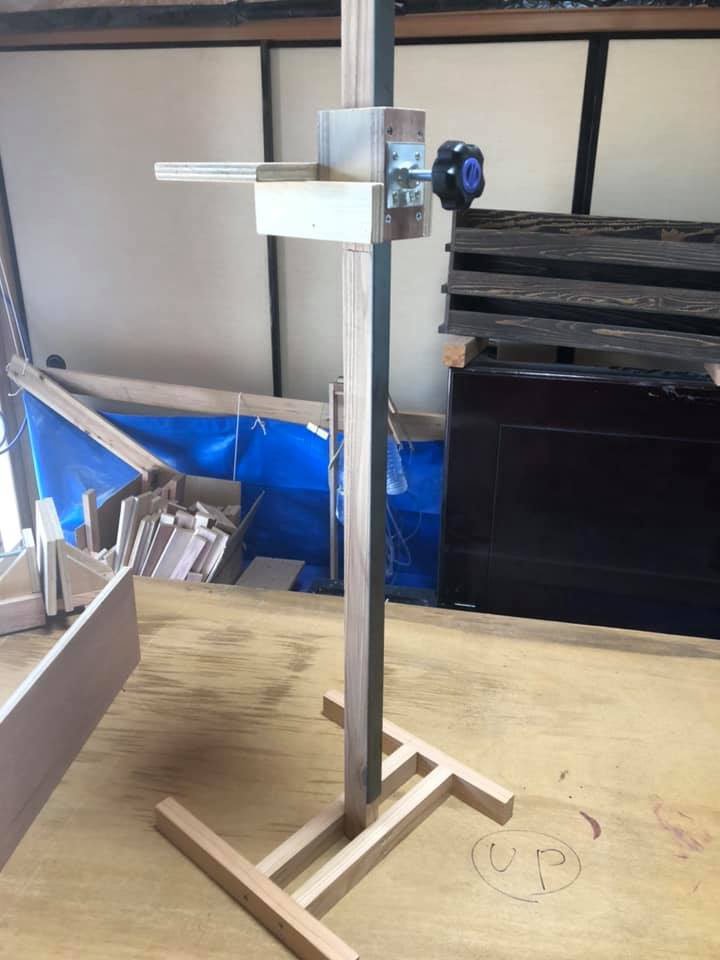

お~いちょっとそっち持って

チェンジノブを締め付けることで任意の高さに固定できます。

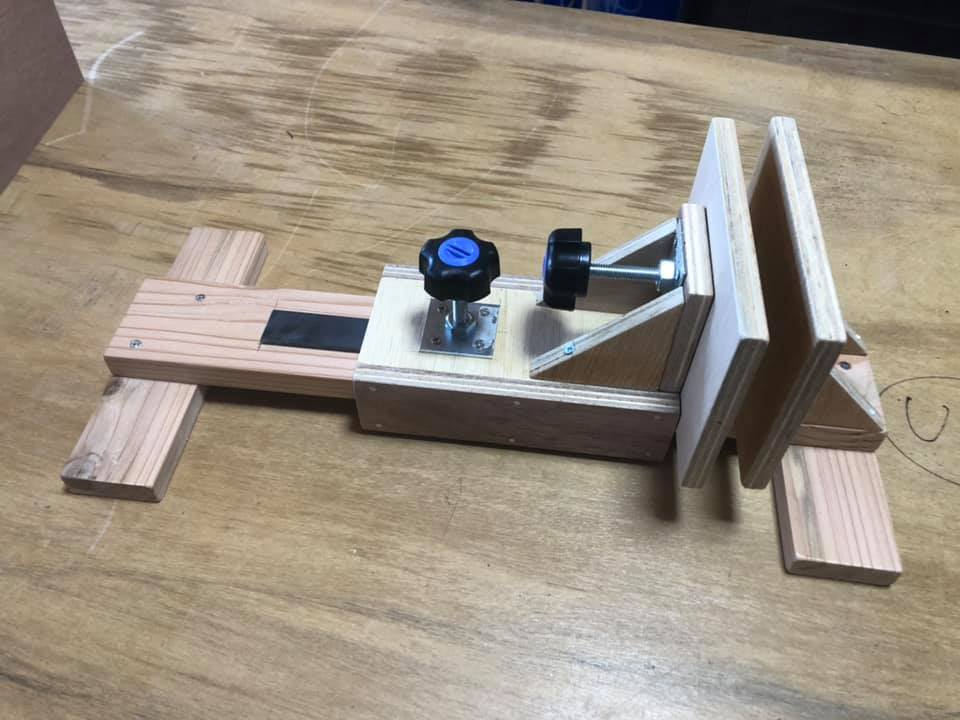

真っ直ぐ立ちなさい

挟んで直立させる部材の厚さに合わせて水平の調整(チェンジノブの締め付けで固定)、もう一つのチェンジノブでクランプのように部材を締め付けて固定します。

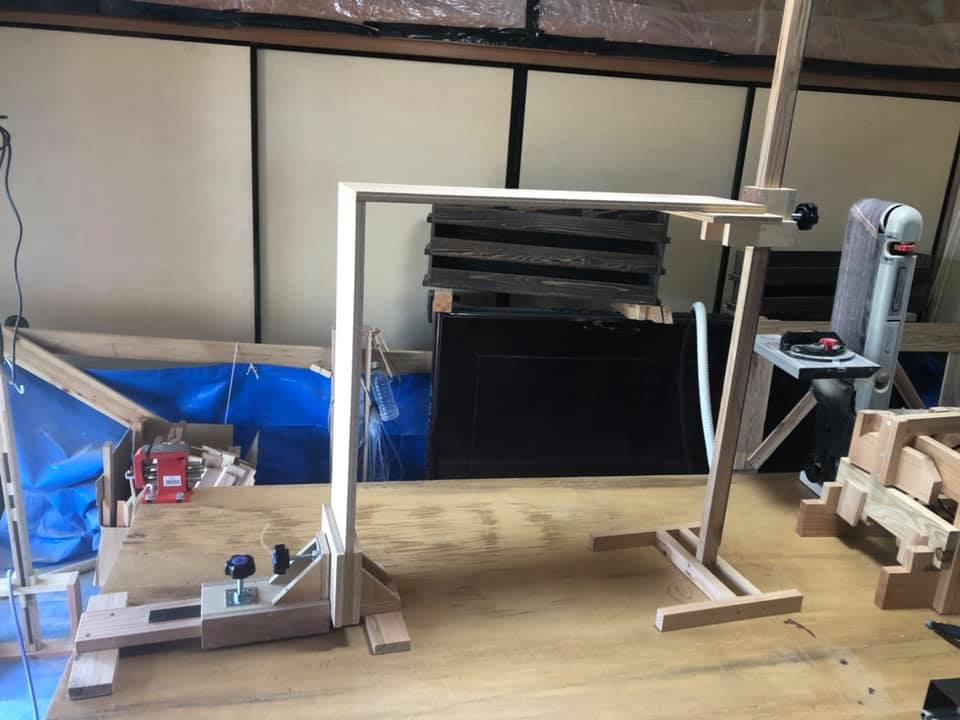

組み合わせ使用例

このように使います。接合部を更にＬ字クランプで固定すれば両手が空きます。
