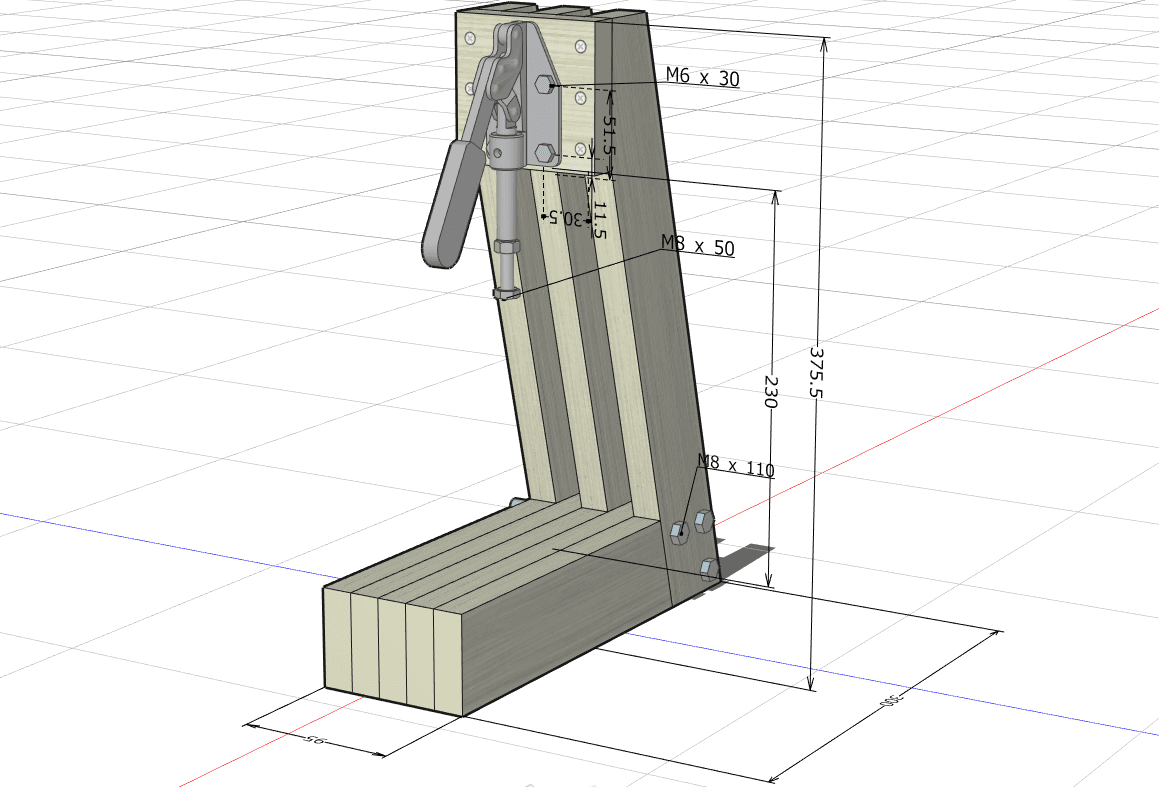

菱目打ち機

作品の紹介

最近始めたレザークラフト用の菱目打ち機です。レザークラフトでは糸で革を縫う際に、あらかじめ糸が通る穴を開けておきます。
この穴を開ける道具を菱目打ちというのですが、これを木槌などでガンガンと叩いて開けます。
夜の作業では周りに迷惑になるので、こういった菱目打ち機があると静かに作業ができます。

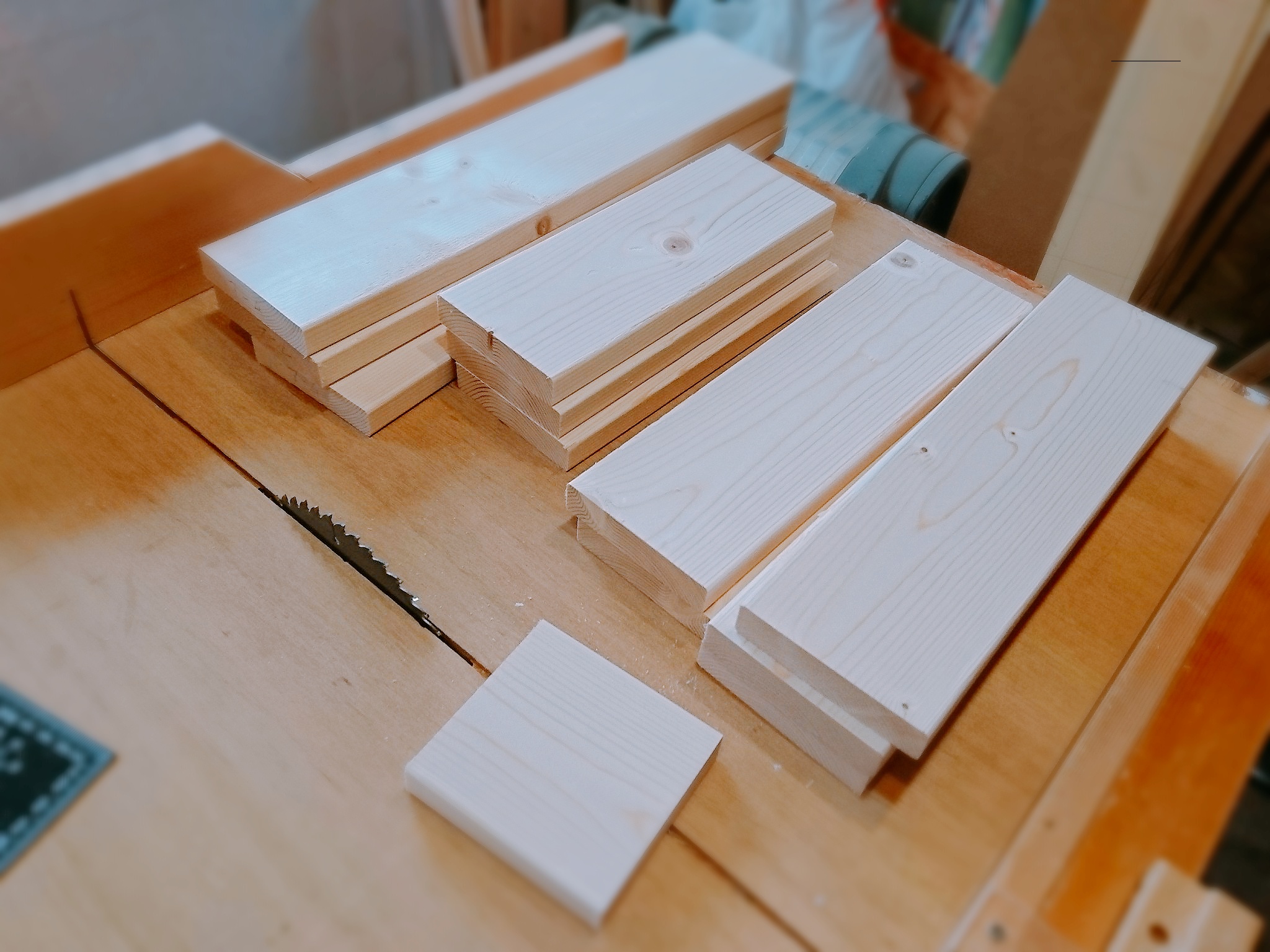

１x４材から木取り

１x４材からざっくりと木取りを行います。

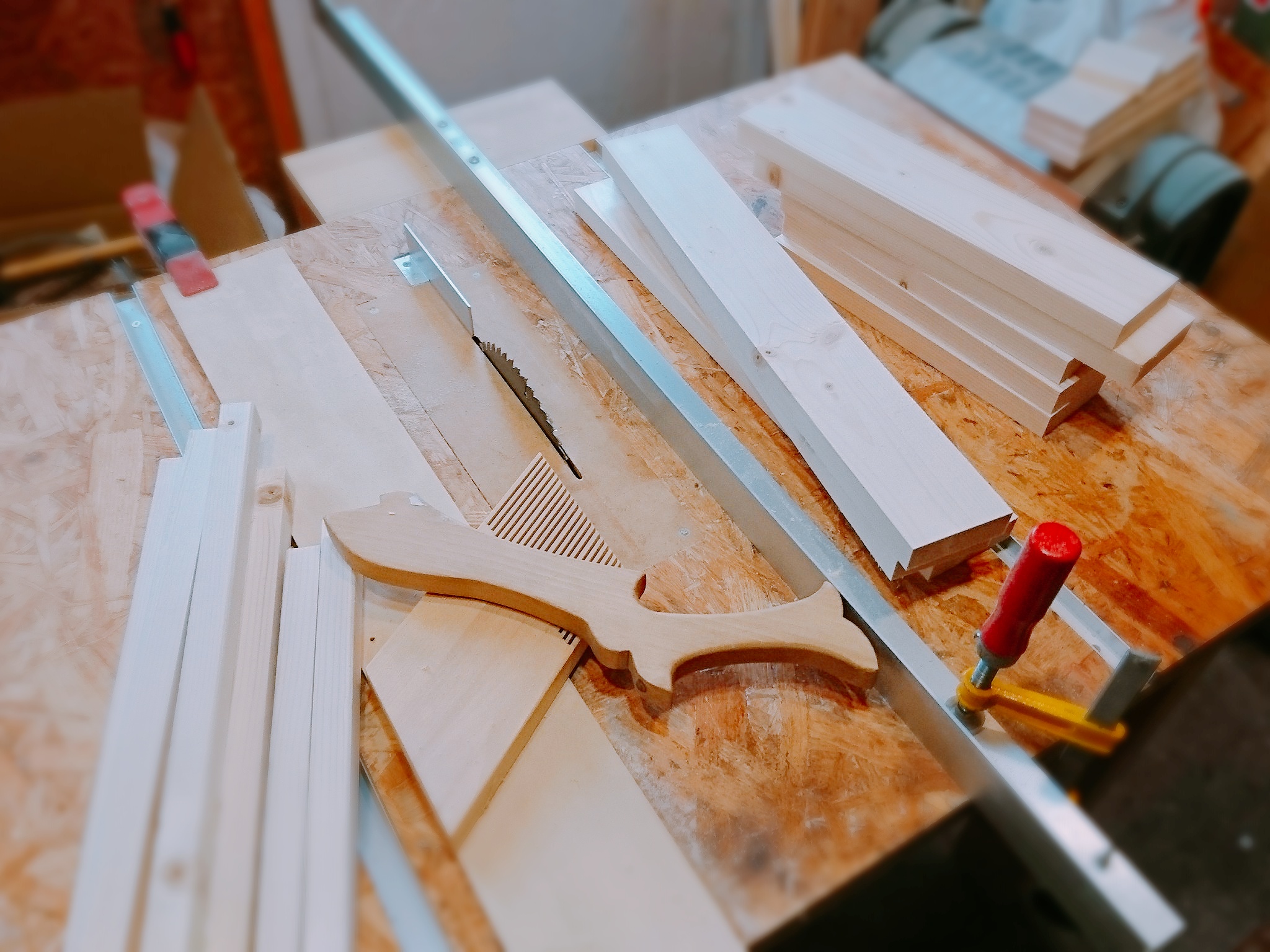

テーブルソーで縦挽きなど

好みの（設計図通りの）幅になるようにテーブルソーで縦挽きして幅を詰めます。
自作のテーブルソーです。

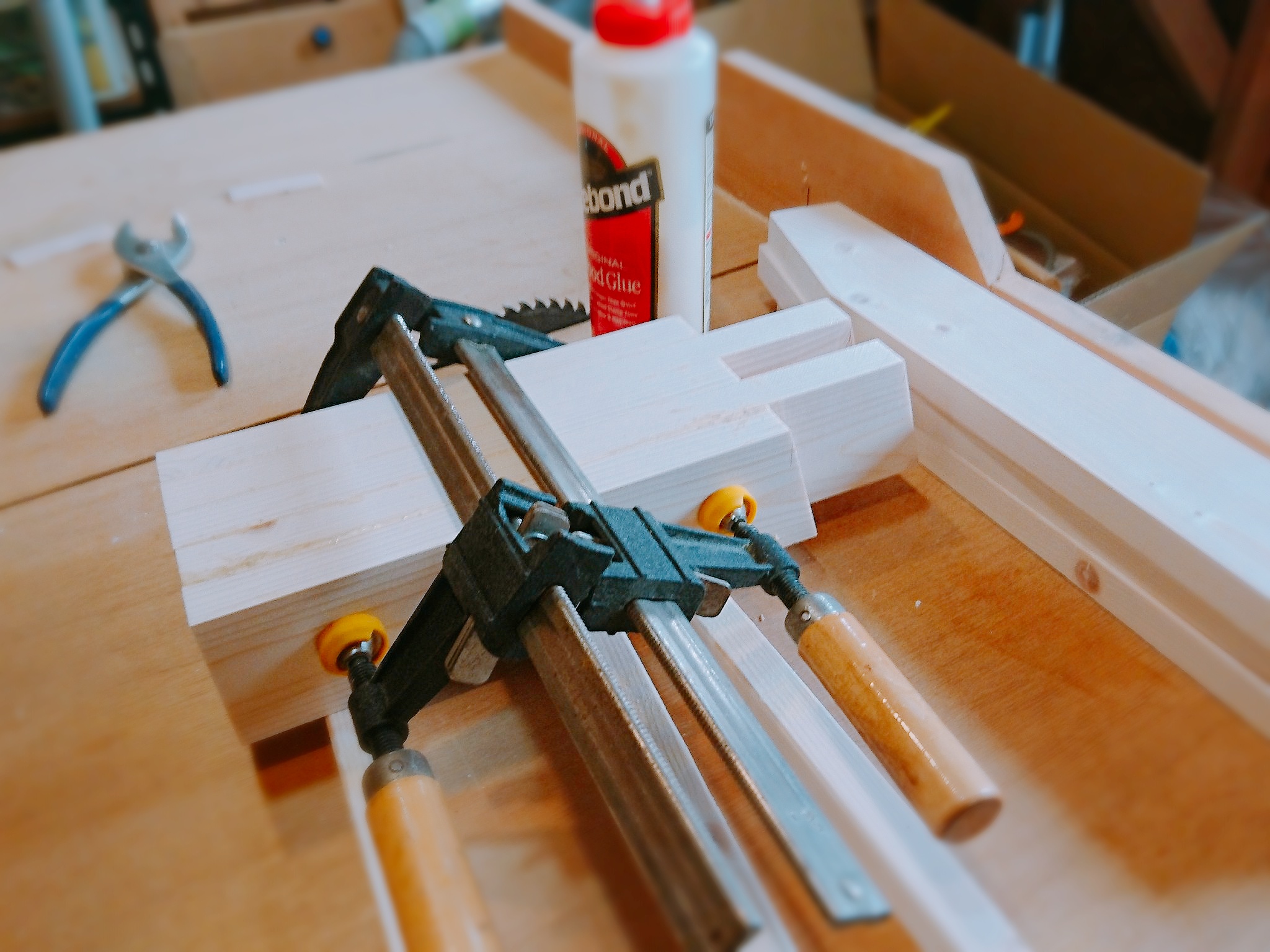

土台部分を接着

土台の部分をタイトボンドをべったり塗って接着します。何枚も重ねるとずれやすいので慎重に。

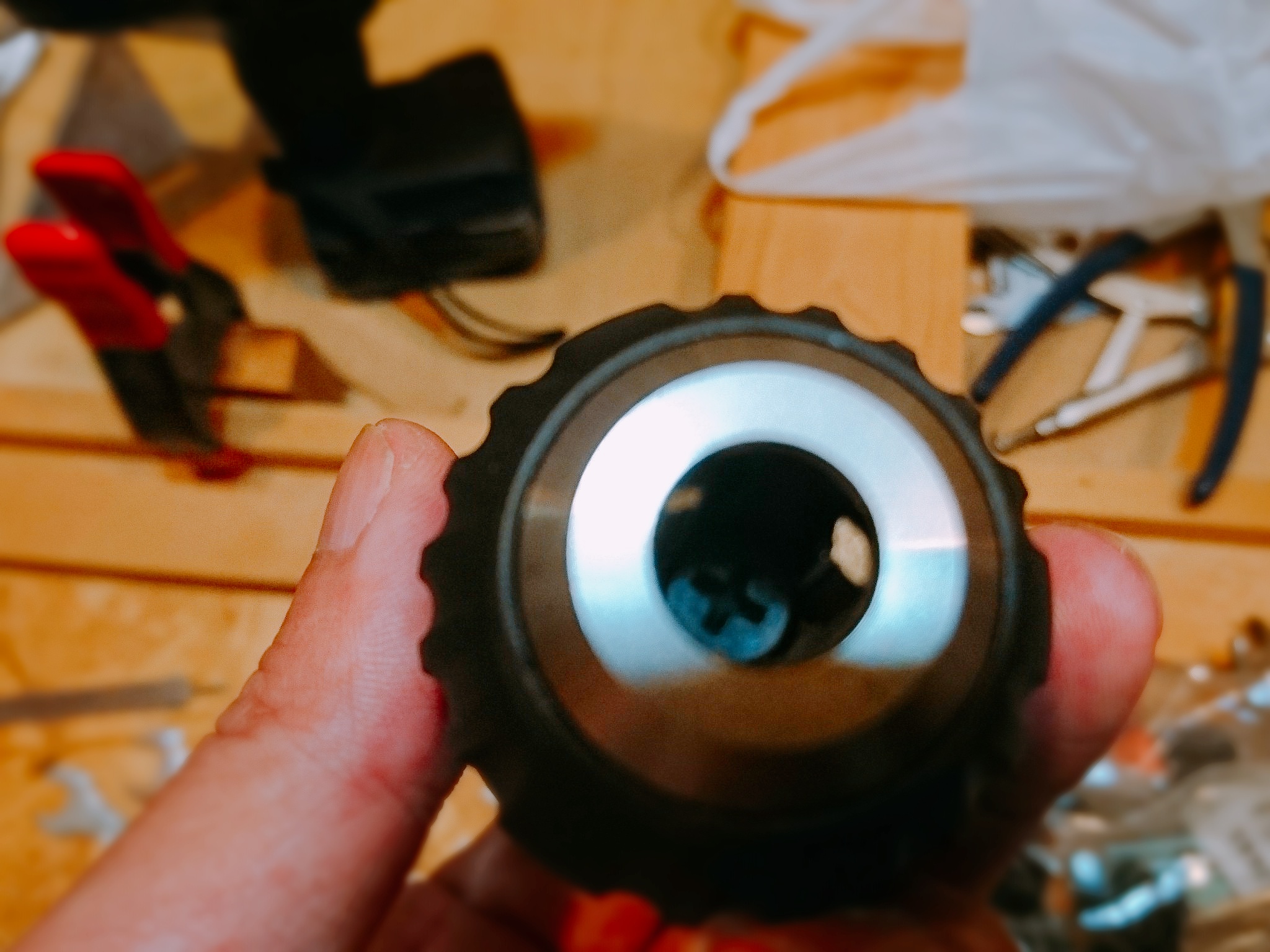

ドリルチャック

ホームセンターでドリルチャックというものが売っています。主にインパクトドライバにドリルドライバー用のビット（根元が丸くなっているもの）を取り付ける目的で売られています。インパクトドライバに取り付けるため、６角の軸がついていますが、不要なので取り去ります。
チャックを全開にすると、中にねじが見えるので、ここにプラスドライバーを差し込んで回せば簡単に外せます。（最初、構造がわからなくて、金鋸で切断したのですが綺麗に切れず失敗...）

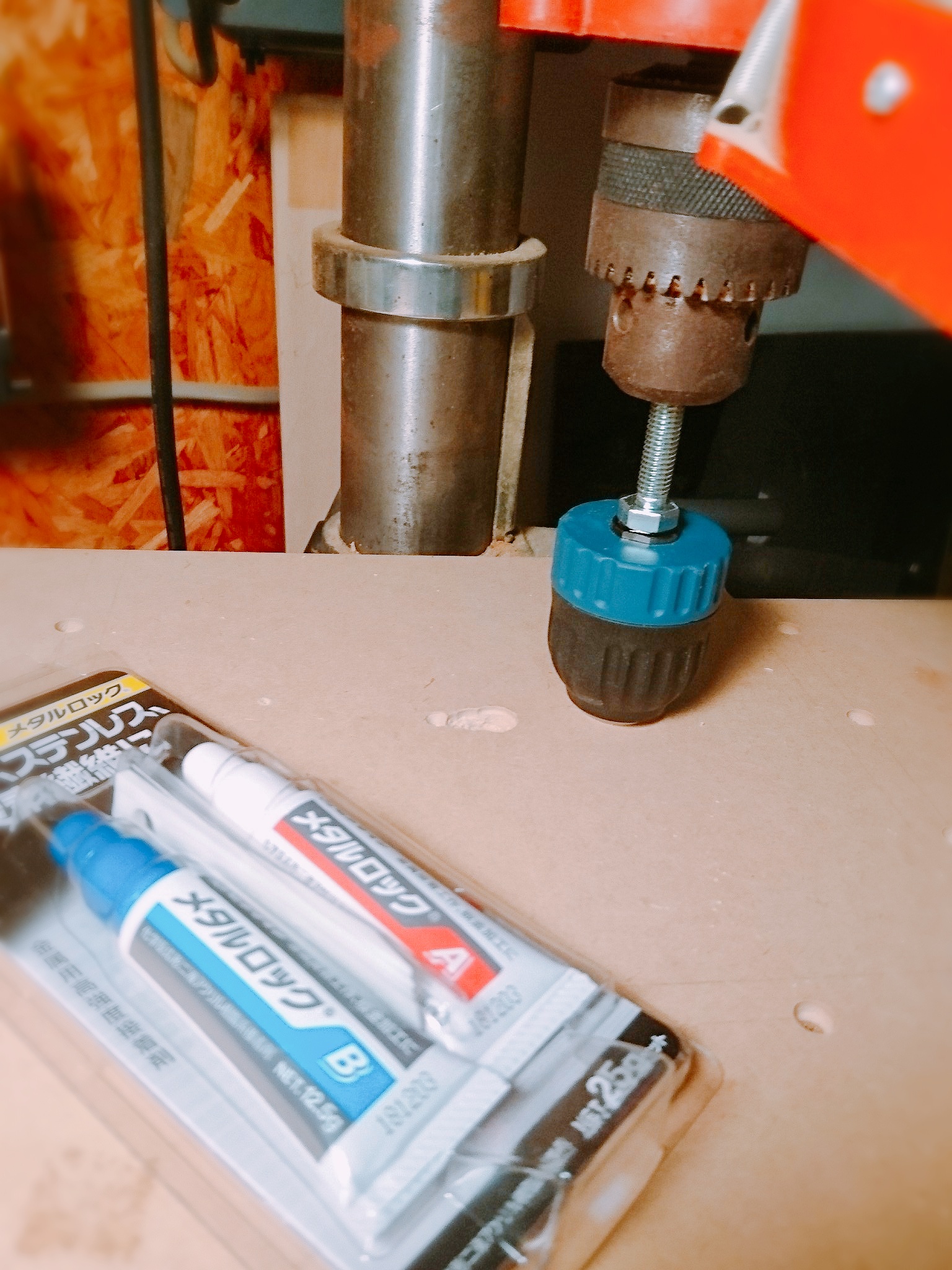

チャックにボルトを接着

金属用の接着剤でチャックとボルトを接着します。ここは垂直に取り付けたいので、ボール盤を使ってボルトを垂直に固定（ただ支えているだけ）。
２液混合の接着剤（少々お高い）ですが、接着力は抜群です。がっちりとくっつきます。

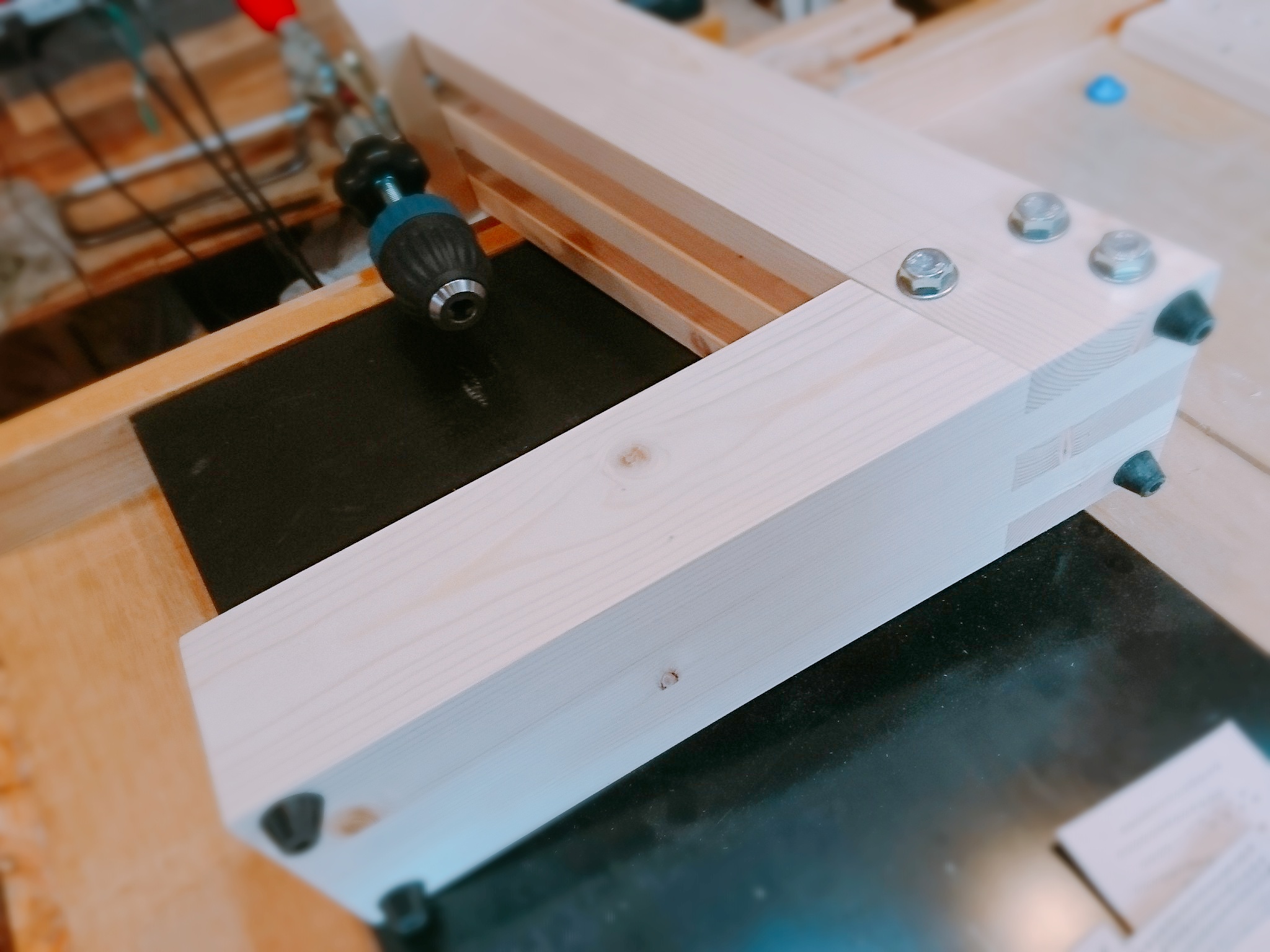

底にゴム足を取り付け

全体がガタつかないように底の部分にゴム足を取り付けました。安定します。

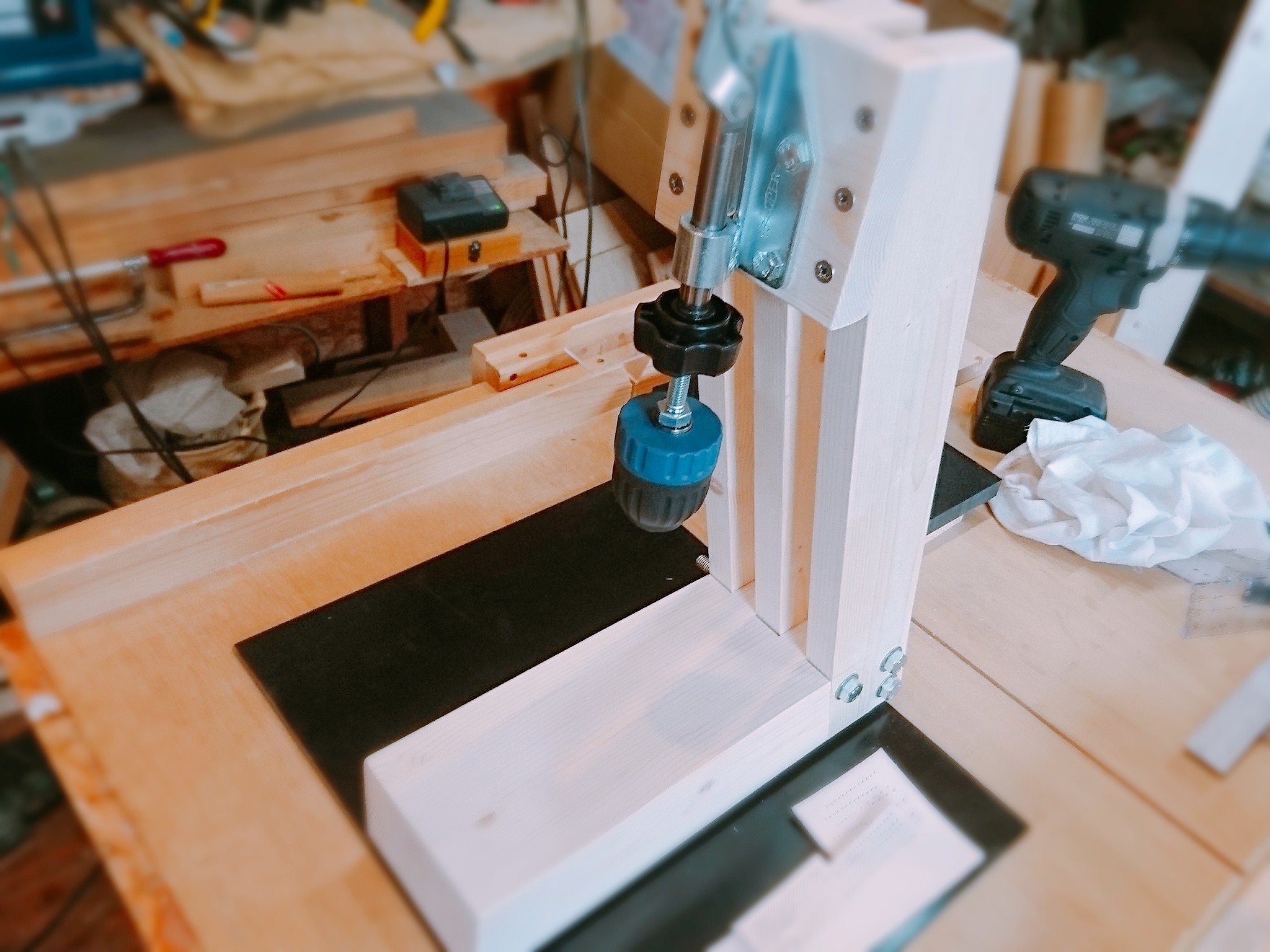

完成

本体にトグルクランプ、チャックを組み合わせて完成です！
使い方は「菱目打ち機　自作」などで検索してみてください。いろんな形の菱目打ち機が見つかると思います。
