小物収納ボックス

完成イメージ

持ち手をつけ、手軽に持ち運べるようにした小物収納ボックスです。

4枚の側板および中央仕切り板の接合には組み継ぎを用い、底板と仕切り板の接合は大入れ継ぎを採用。ビスやクギをいっさい使わない構造となっています。また、組み継ぎの切り欠きは胴付きノコギリとノミで、大入れ継ぎの溝彫りはトリマーで加工します。

使用したビットは8mm径ストレートビットで、いったん8mm幅で彫ってから2mmずらして再び彫り、10mm幅の溝にしている。溝の深さは中央仕切り板を除いて4.5mm。中央仕切り板は両面に溝を彫るため、深さ3mmとしました。

ボックスのサイズや仕切り板の配置は、収納物に応じてアレンジするのがベターです。

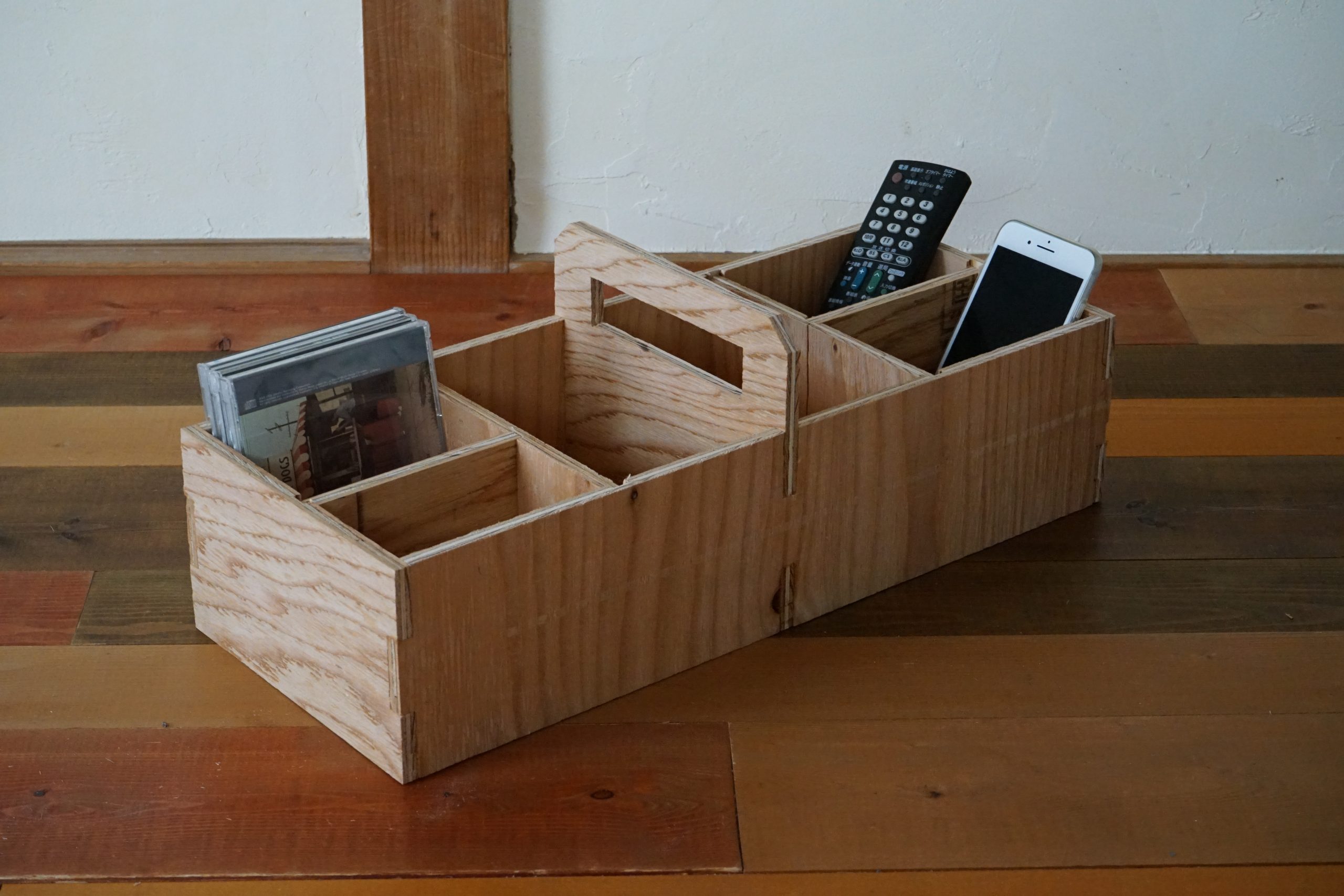

完成写真

材料

針葉樹合板（9mm厚）

• 500×120mm × 2枚（側板A）

• 200×120mm × 2枚（側板B）

• 200×180mm × 1枚（中央仕切り板C）

• 243×190mm × 2枚（底板D）

• 190×100mm × 2枚（仕切り板E）

• 135×100mm × 2枚（仕切り板F）

その他

• 木工用接着剤（適宜）

必要な工具

• 丸ノコ

• トリマー（8mm径ストレートビット）

• 胴付きノコギリ

• ノミ

• カナヅチ

• ケヒキ

• スコヤ

• ハタガネ

• メジャー

ポイント

組み継ぎと大入れ継ぎの加工が必要なため、トリマーやノミの扱いに慣れている方向けです。

出典

ドゥーパ！2017年10月号別冊付録「かんたん家具3D図面集20」
