ブラケットを使わないSAW HORSE（馬）

作品の紹介

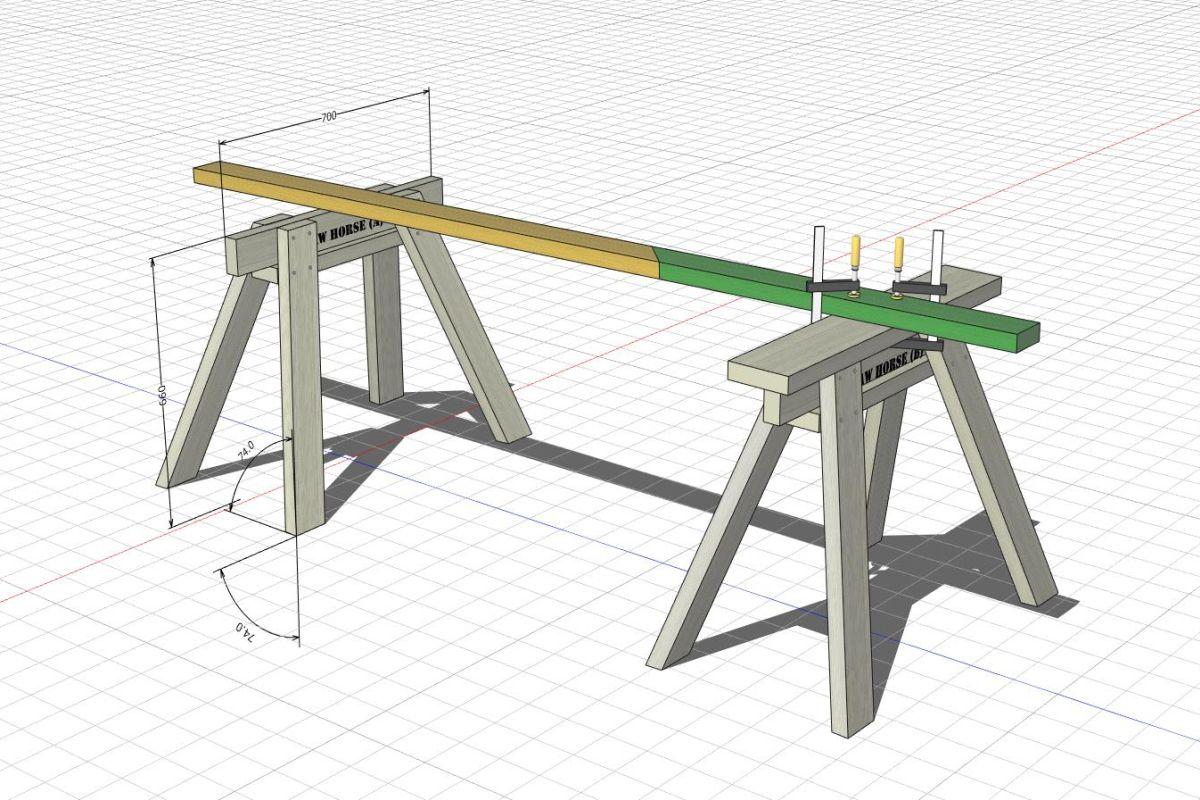

以前製作したSAW HORSE（馬）をcaDIY3Dで設計図を作成してみました。
SAW HORSE（馬）用のブラケットは、ホームセンターで廉価で販売されていますが、金物ではなく、木材とビスだけで製作しました。
自分は、2×6材の天板をつけないで使っていますが、作業台としても使うには、このように天板があった方がいいと思います。
※caDIY3Dファイルのクランプは、caDIY3Dオフィシャルサイトからコピー貼り付けしました。

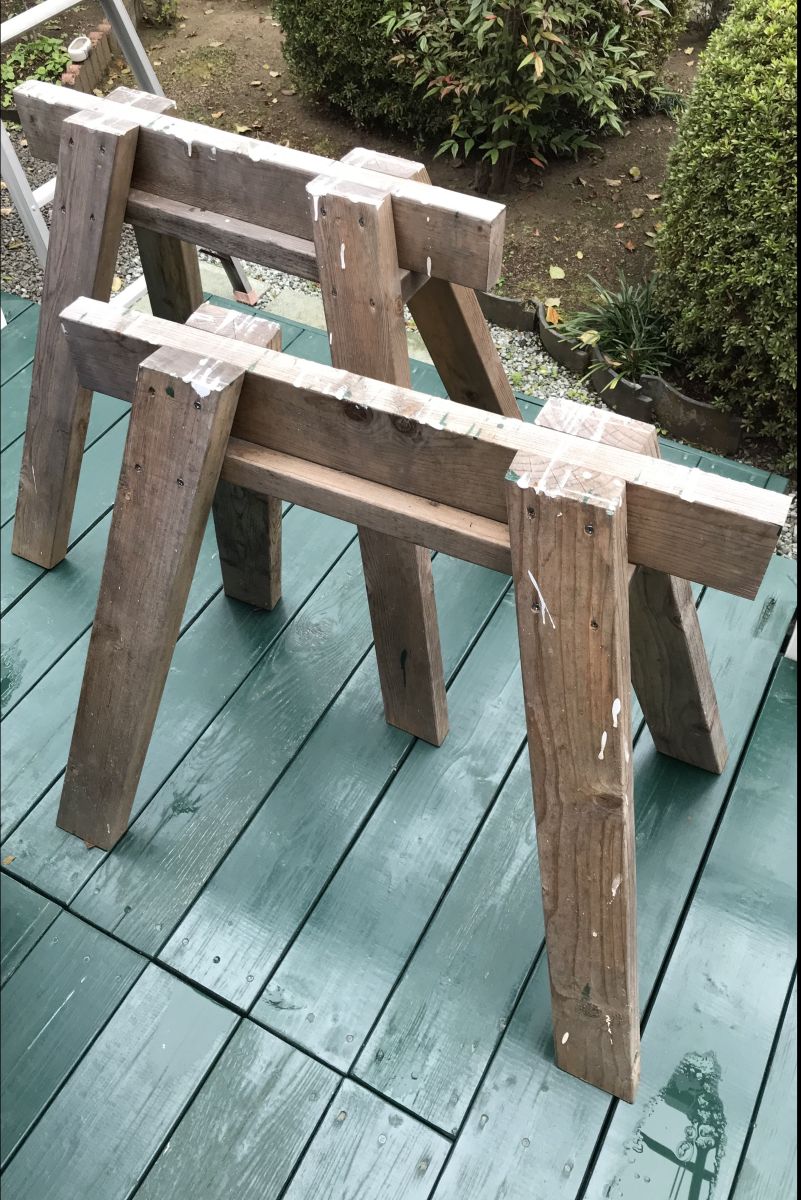

現在の状況

約３年前に作りました。屋外で主に塗装用に使っています。相当傷んでいますが、現役で問題なく使用できます。

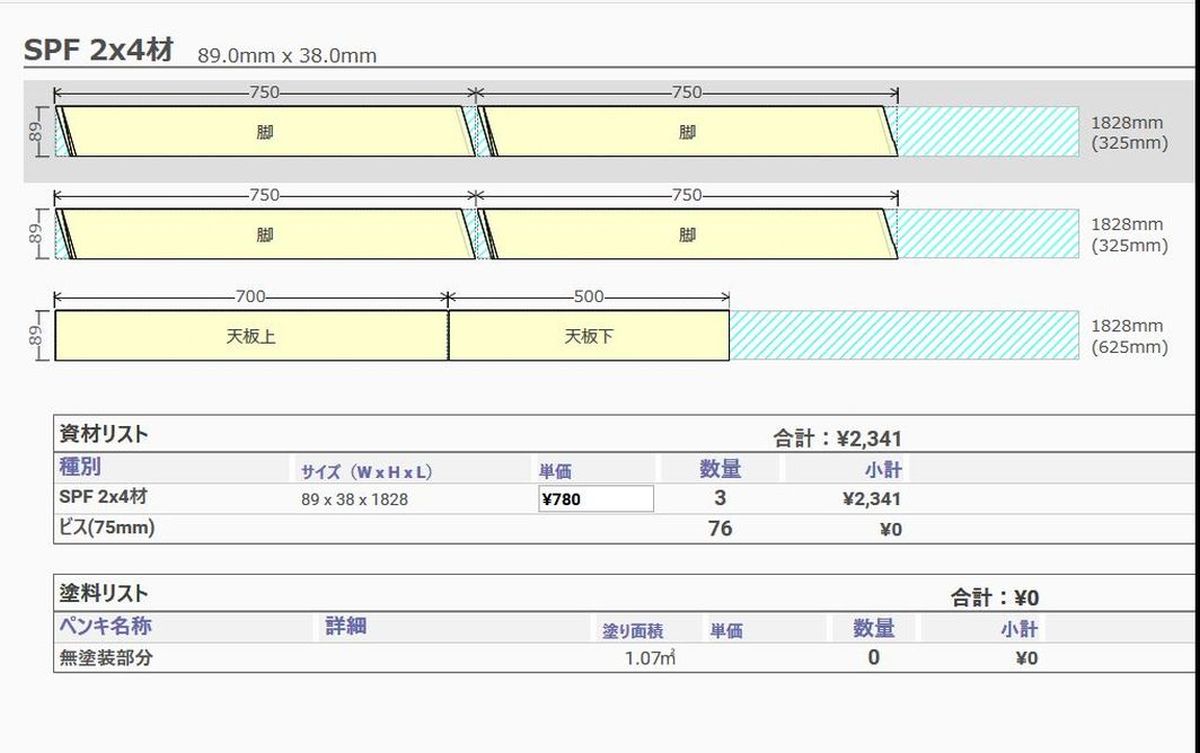

木取図

SAW HORSE（馬）１セット分の材料です。ビスは４セット分になっています。

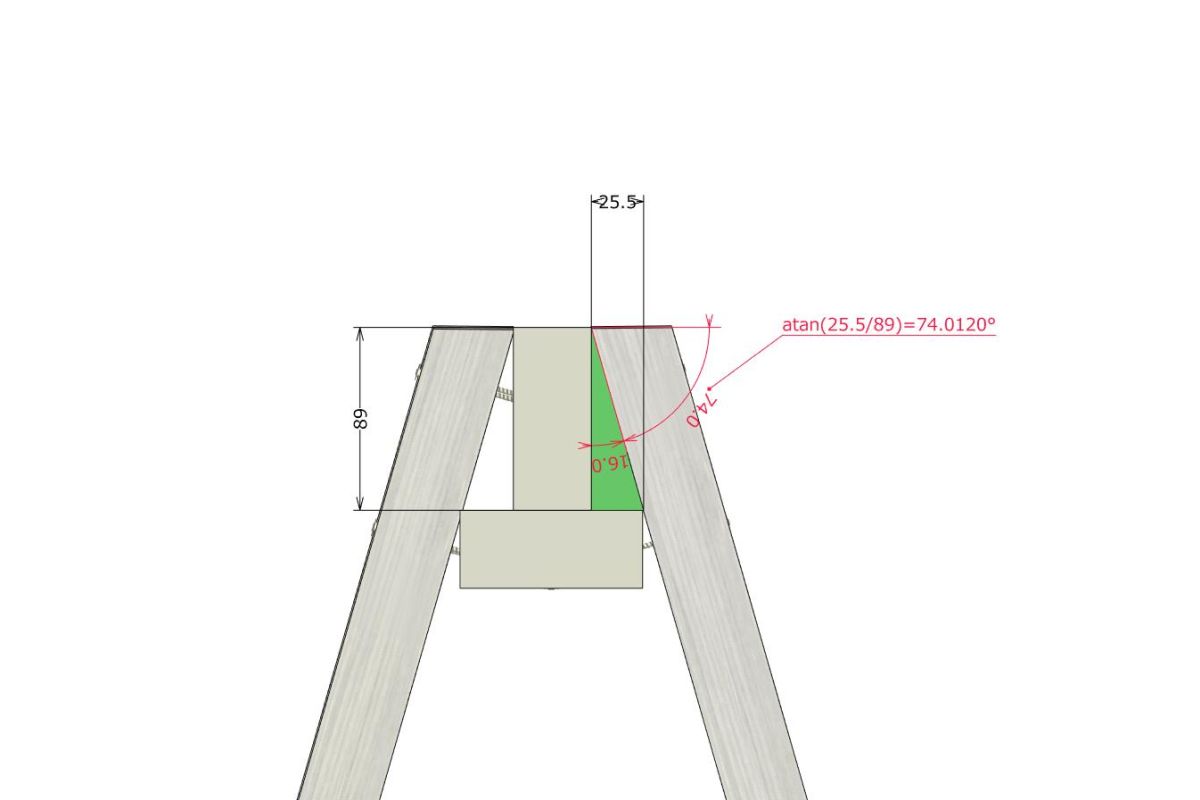

切断角度（垂直）

2×4材をこのように組むと垂直16°（74°）になります。

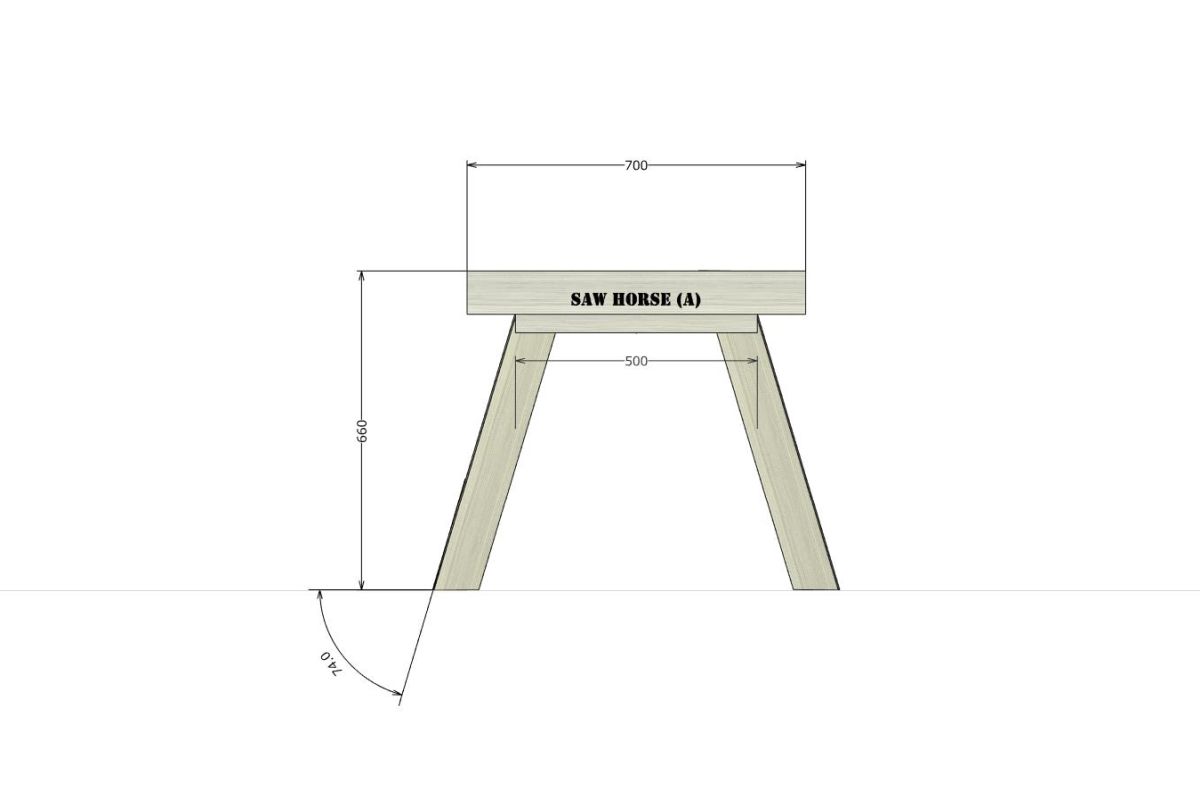

切断角度（水平）

上天板を700㎜、下天板を500㎜にすると水平16°（74°）がよいようです。
複合傾斜切断になりますが、スライド丸のこがあれば簡単に切断できます。

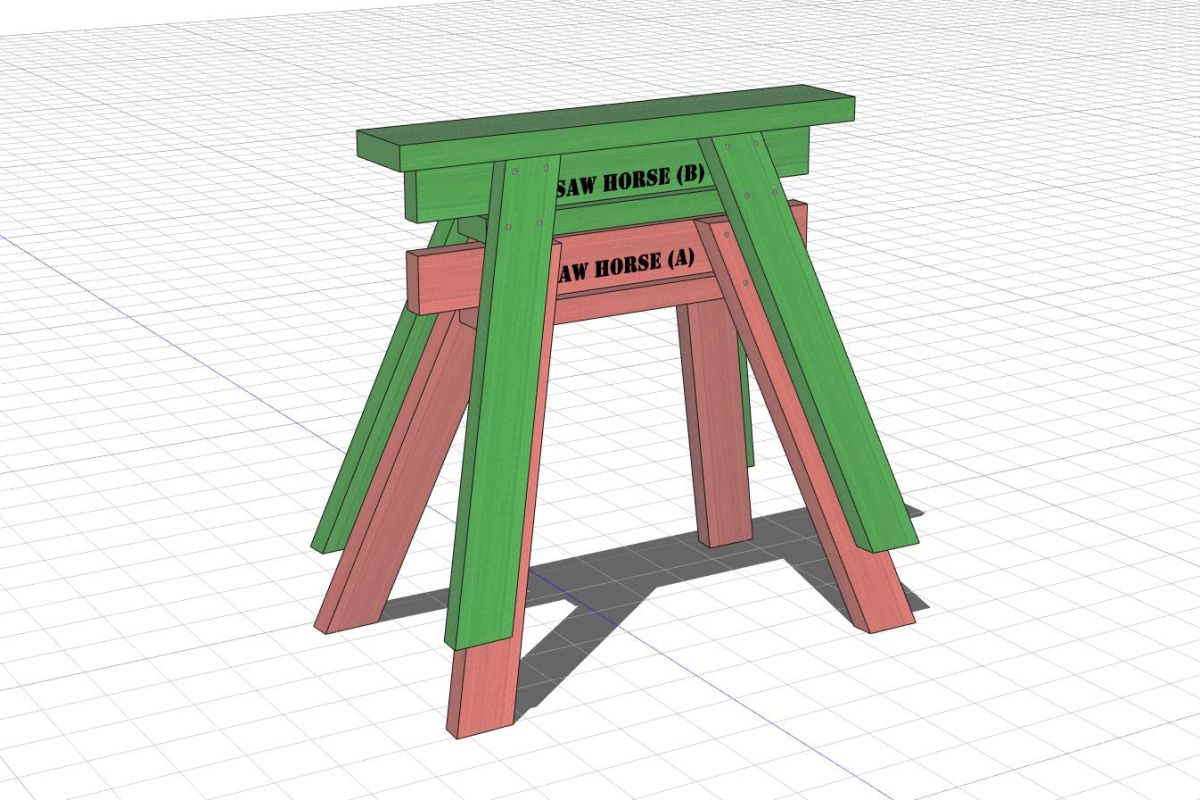

収納時

収納時には、このように積むことができ、スペースを節約できます。
