収納★☆☆☆☆
酒棚
上段には四合瓶、下段には一升瓶が収納できる酒棚。転倒防止用の柵付き。
材料
- 1×8材 900mm × 2本（天板・底板A）
- 1×8材 800mm × 2本（側板B）
- 1×8材 872mm × 1本（棚板C）
- 構造用合板（5.5mm厚）900×250mm × 2枚（背板D）
- 丸棒 10mm径 900mm × 2本（柵E）
- ビス 45mm（適宜）
- 木工用接着剤（適宜）
必要な工具
- 丸ノコ（またはノコギリ）
- ドライバードリル（10mm径ドリルビット、ドライバービット）
- トリマー（6mm径ストレートビット）
- ヤスリ
- メジャー
- 直角定規
ポイント
- 上段は四合瓶、下段は一升瓶サイズ
- 棚板は大入れ継ぎで固定
- 転倒防止用の柵（丸棒）を設置
このサンプルは caDIY3D-X アプリから開けます
caDIY3D-X のメインメニュー「ファイル」＞「開く」＞「オンラインモデル」から、サンプルを選んで開けます。
※caDIY3D-X がインストールされている必要があります
完成イメージ

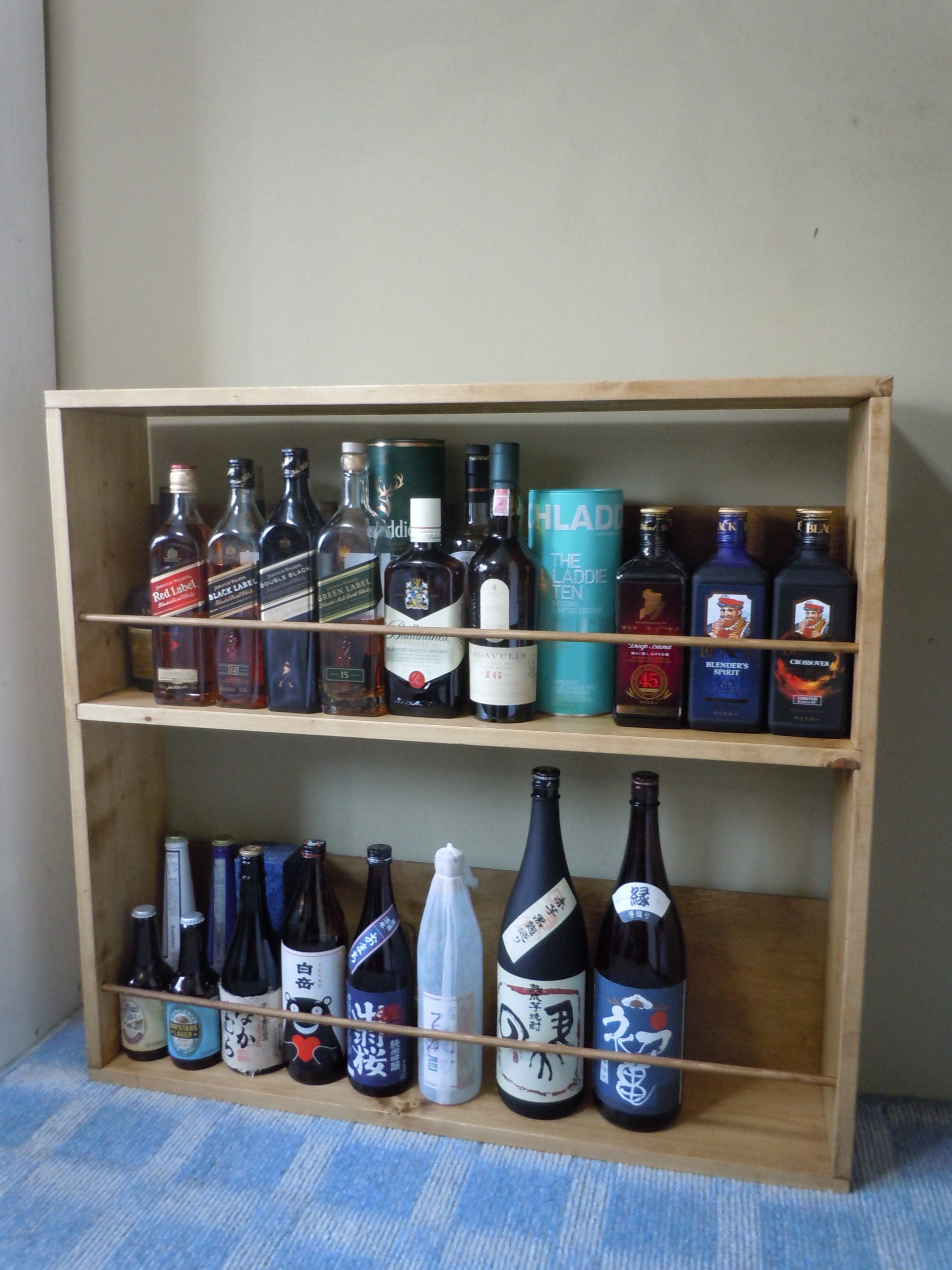

上段には四合瓶（720ml）、下段には一升瓶（1800ml）のサイズの酒瓶が収納できるようになっている。
木取りを終えたら、組み立て前にまずは側板の加工を行なおう。棚板は大入れ継ぎで固定するので、側板にトリマーで幅19mmの溝を彫る。深さは5mm程度が適当だ。さらに転倒防止用の柵（10mm径の丸棒）を通す穴もあけておこう。
組み立てでは最後に背板を取りつけるようにする。すっきりとした印象になるように、背板は全面につけていないのが特徴だ。

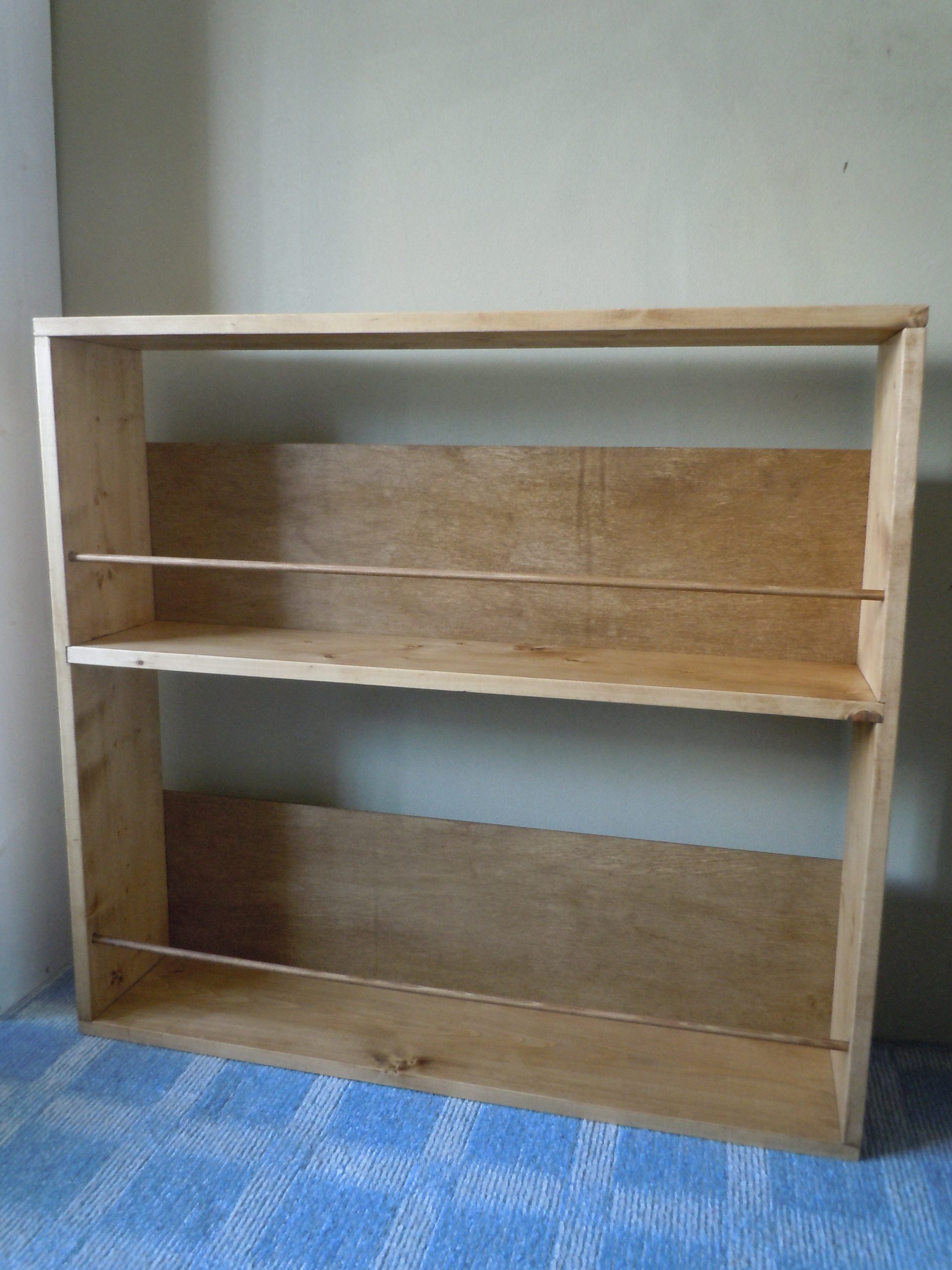

完成写真

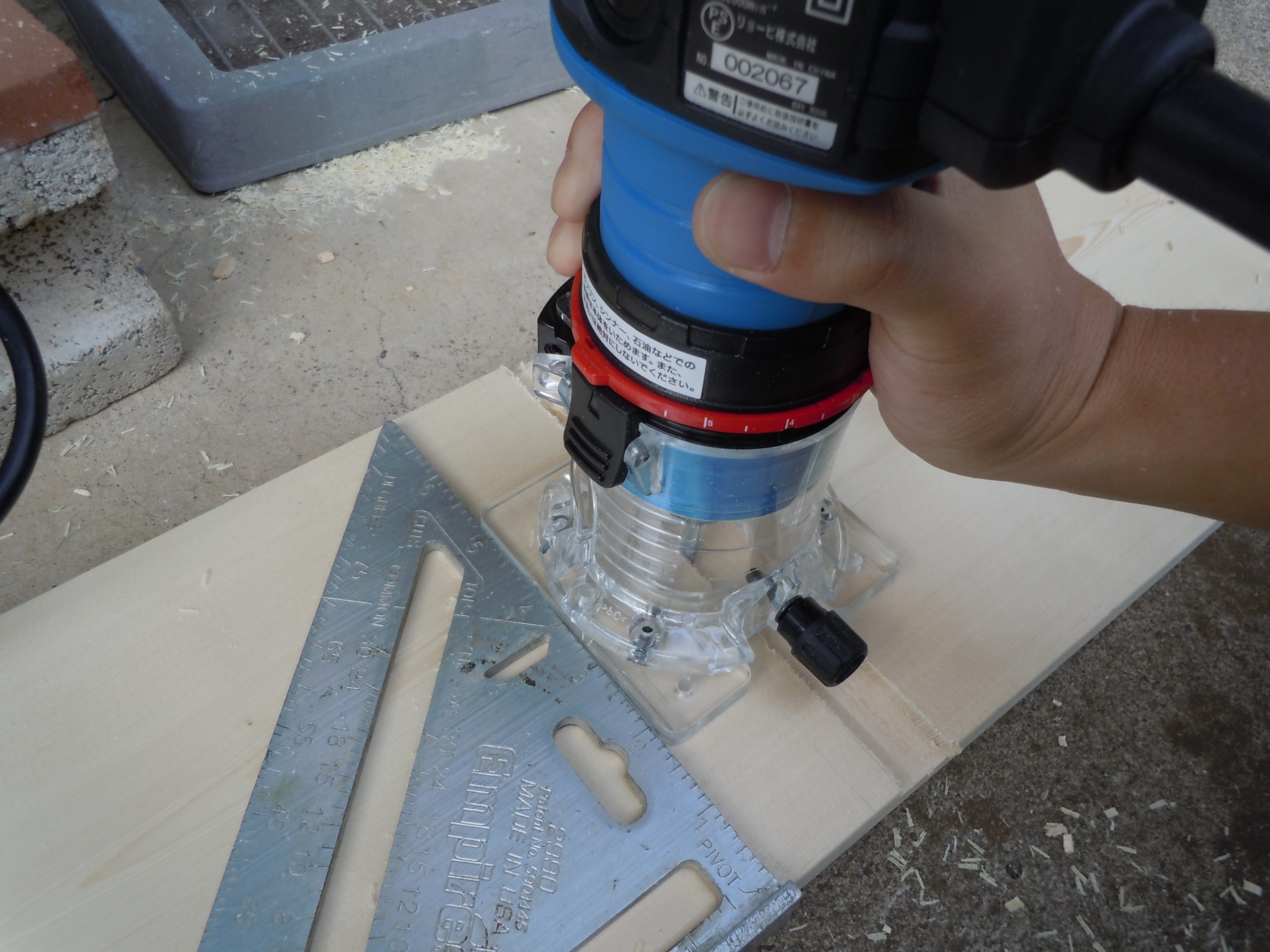

トリマーで大入れ継ぎの加工を施している様子。トリマーを所持していない場合は、丸ノコで溝を彫り、ノミで仕上げるという方法もある
材料
1×8材
-
900mm × 2本（天板・底板A）
-
800mm × 2本（側板B）
-
872mm × 1本（棚板C）
構造用合板（5.5mm厚）
- 900×250mm × 2枚（背板D）
丸棒（10mm径）
- 900mm × 2本（柵E）
その他
-
ビス 45mm（適宜）
-
木工用接着剤（適宜）
必要な工具
-
丸ノコ（またはノコギリ）
-
ドライバードリル（10mm径ドリルビット、ドライバービット）
-
トリマー（6mm径ストレートビット）
-
ヤスリ
-
メジャー
-
直角定規
ポイント
棚板は大入れ継ぎで固定するので、側板にトリマーで幅19mmの溝を彫る。深さは5mm程度が適当。転倒防止用の柵（10mm径の丸棒）を通す穴もあけておこう。背板は全面につけず、すっきりとした印象に仕上げている。
出典
ドゥーパ！2017年10月号別冊付録「かんたん家具3D図面集20」
