収納★★☆☆☆
合板ゴミ箱
構造用合板のラフな感じをそのまま活かしたゴミ箱。組み継ぎで4枚の板を接合し、ビスやクギは使わない。
材料
- 針葉樹合板（12mm厚）400×250mm × 2枚（側板A）
- 針葉樹合板（12mm厚）400×250mm × 2枚（側板B）
- 針葉樹合板（12mm厚）235×235mm × 1枚（底板C）
- 木工用接着剤（適宜）
必要な工具
- 丸ノコ
- トリマー（12mm径ストレートビット）
- 胴付きノコギリ
- ノミ
- カナヅチ
- ケヒキ
- スコヤ
- ハタガネ
- メジャー
ポイント
- 組み継ぎの精度が仕上がりを左右する
- ビスやクギを使わない構造
- 底板は側板内面の溝に収める
このサンプルは caDIY3D-X アプリから開けます
caDIY3D-X のメインメニュー「ファイル」＞「開く」＞「オンラインモデル」から、サンプルを選んで開けます。
※caDIY3D-X がインストールされている必要があります
完成イメージ

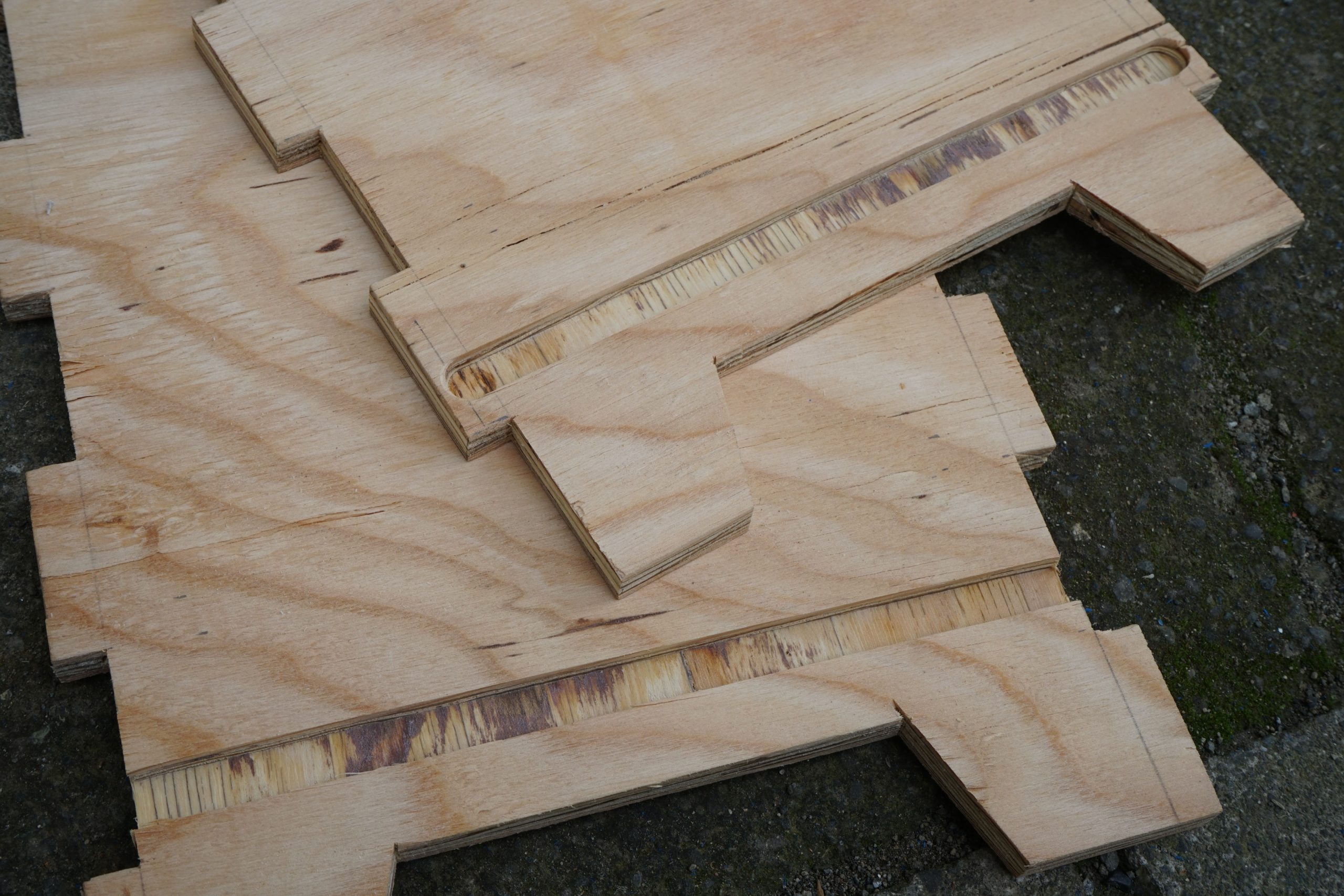

あえて構造用合板のラフな感じをそのまま活かしたゴミ箱。組み継ぎで4枚の板を接合し、ビスやクギは使わない。底板は側板の内面に彫った溝に収める。
組み継ぎの精度が仕上がりを左右します。作例は胴付きノコギリとノミで切り欠いています。

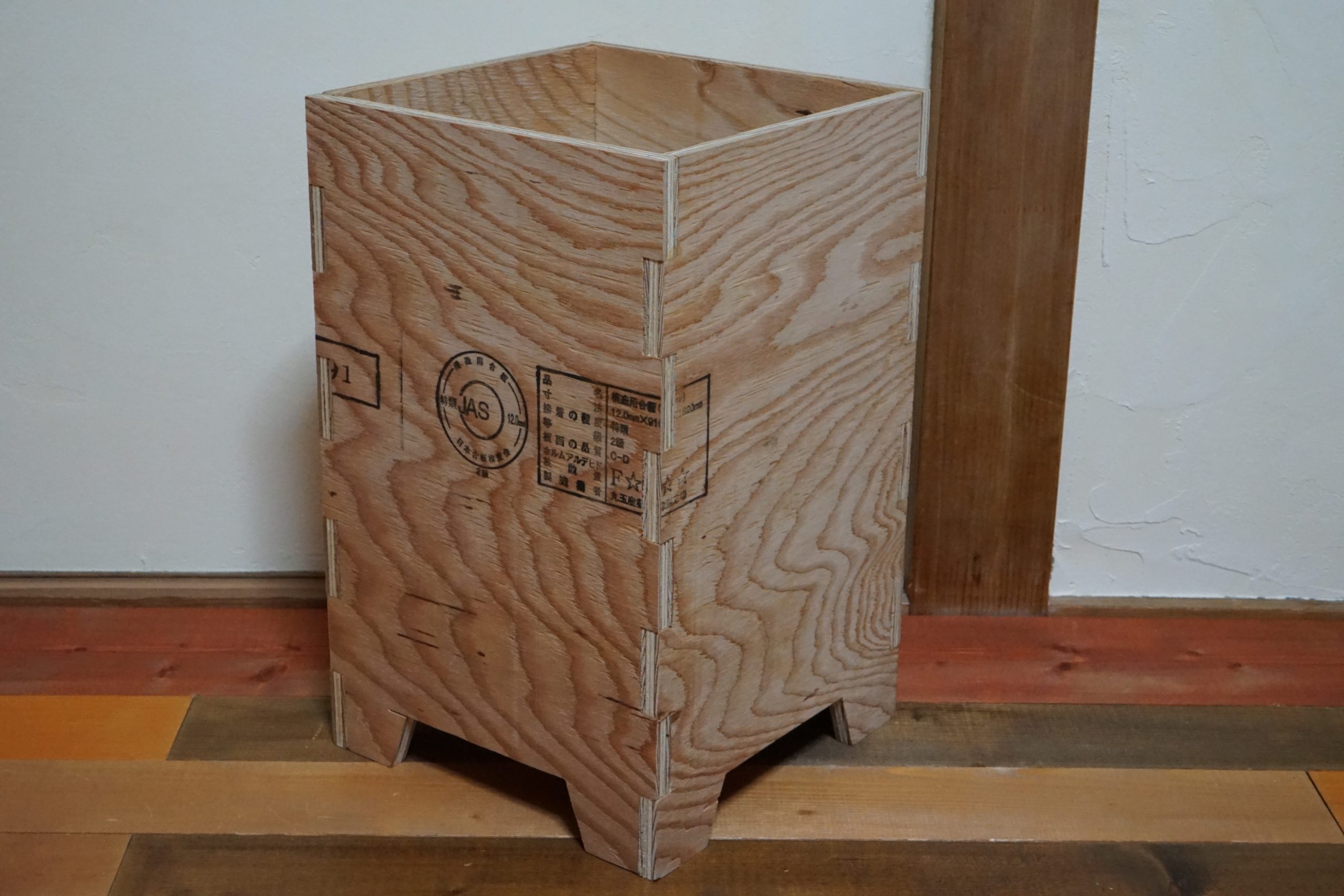

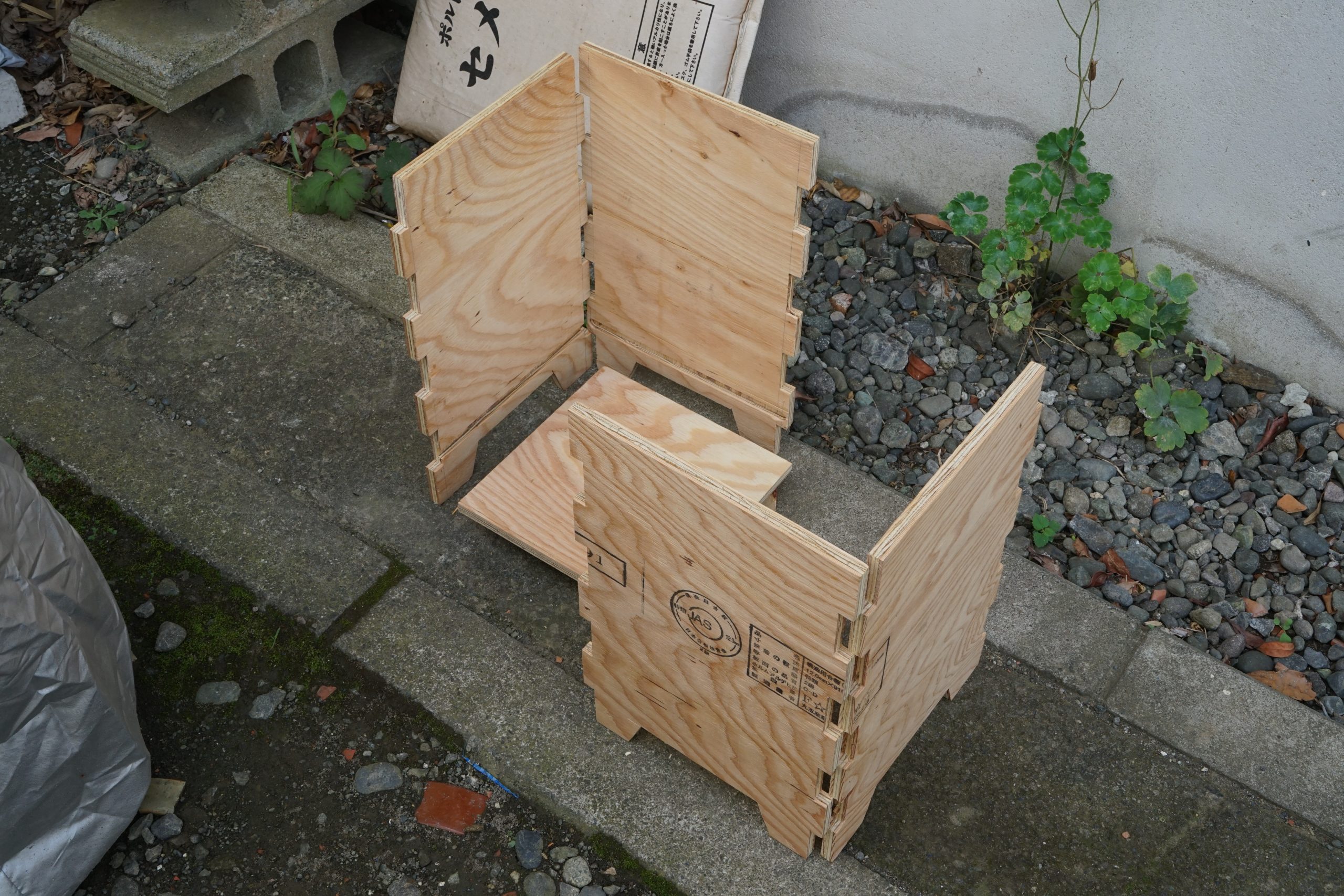

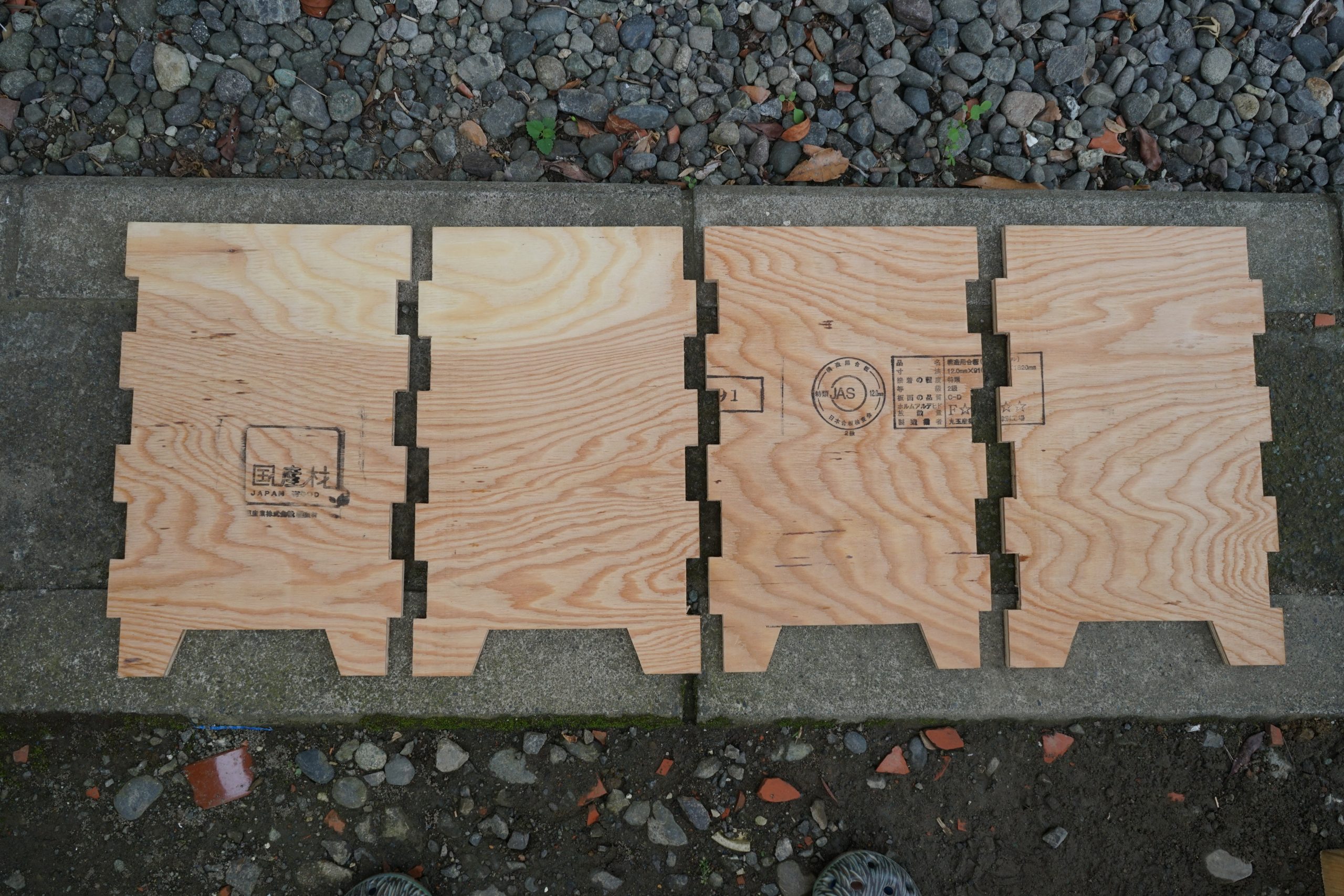

完成写真
材料
針葉樹合板（12mm厚）
-
400×250mm × 2枚（側板A）
-
400×250mm × 2枚（側板B）
-
235×235mm × 1枚（底板C）
その他
- 木工用接着剤（適宜）
必要な工具
-
丸ノコ
-
トリマー（12mm径ストレートビット）
-
胴付きノコギリ
-
ノミ
-
カナヅチ
-
ケヒキ
-
スコヤ
-
ハタガネ
-
メジャー
ポイント
組み継ぎのピッチは50mmとしていますが、好みのバランスに合わせてアレンジしてもかまいません。また、今回は12mm厚の合板を使用していますが、このサイズであれば9mm厚の合板でも問題ありません。もちろん、独自のサイズで作る場合は、大きさに合わせて合板の厚さを検討してください。
出典
ドゥーパ！2017年10月号別冊付録「かんたん家具3D図面集20」
