【更新情報】Ver2.6 / Ver1.14を公開しました！
caDIY3D+/caDIY3D の最新バージョンをリリースしました！
caDIY3D+/caDIY3Dの最新バージョンを公開しました。
バージョンは以下の通りです。変化点については以下を参照下さい。
- caDIY3D+（Ver2.6.110）
- caDIY3D（Ver1.14.170）
新機能
木取り図にパーツの90°回転機能を追加しました。
要望の多かった板材/合板パーツの90°回転に対応しました！
木取り図で回転させると、設計図面も木目が考慮された形で回転されます！

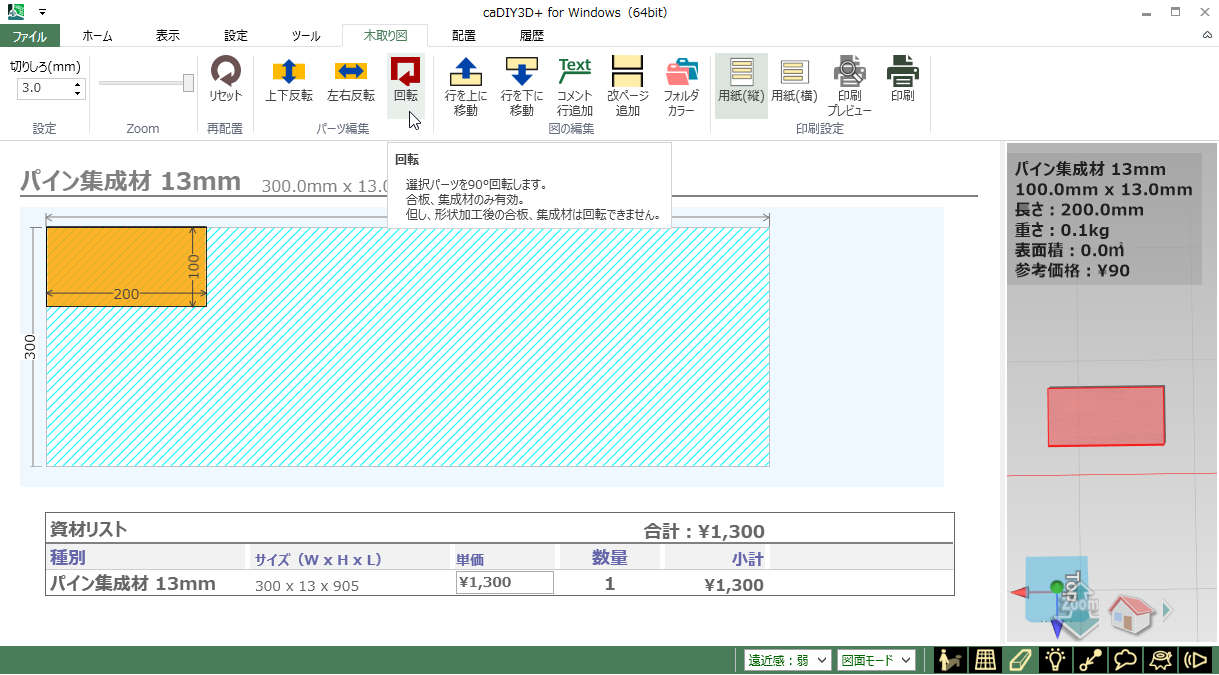

— 回転実行前 —

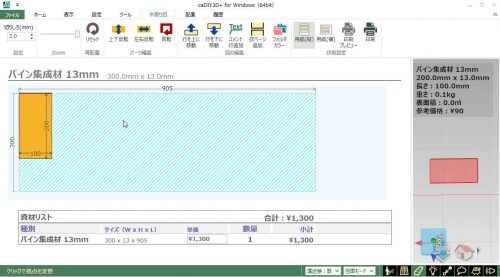

— 回転実行後 —
仕様変更
木取り図で、非表示の材料を集計するように変更しました。
今までは非表示のフォルダにある材料は集計されないため、フォルダの表示/非表示を切り替えて木取り図タブを開くと、配置が変更されていました。今回仕様を見直し、非表示フォルダにある材料も木取り図に表示するようにしました。
※「集計外」を設定した材料のみ、木取り図に反映されなくなります。
ー材料を集計外に設定するにはー
材料を選択し、サイドパネル上部のプロパティにある「集計外」チェックボックスにチェックを付けます。
複数の材料を同時にチェックすることも可能です。複数選択した材料に、集計外の材料と集計材料が混在した場合は、チェックの表示になるまでクリックして下さい。

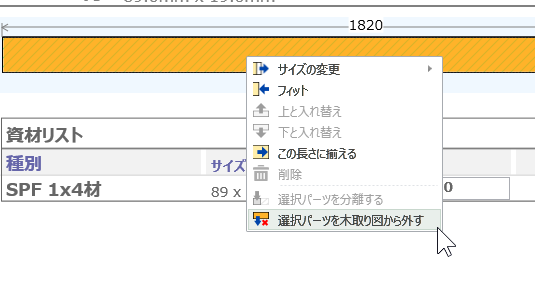

または木取り図上で、集計外にしたい材料を選択（オレンジ色に変化）し、右クリックメニューにある「選択パーツを木取り図から外す」を選ぶことで集計外に設定することも出来ます。
木取り図に反映したくない材料を非表示に設定したフォルダにまとめてある場合は、フォルダリストから該当のフォルダを「Ctrl」キーを押しながらクリックすることで、フォルダ内の材料全てを選択することが出来ます。 全て選択した後に、「集計外」チェックボックスにチェックを付けてください。
木取り図のZoom拡大率の最大値を変更しました。
小さなパーツもより大きく表示できるようになりました。
寸法線の引出線の最小幅を0mm⇒5mmに変更しました。
引出線の幅を0mmにすると選択できなくなる場合が発生していましたので、最小値を5mmに変更しました。
不具合修正
- 木取り図で印刷方向を横方向に指定しても、縦方向で印刷される不具合の修正をしました。
- 木取り図で斜め加工が反映されない不具合の修正をしました。
- 木取り図で斜め加工したパーツの角度が表示されない不具合の修正をしました。
- 木取り図でモニタの拡大率が100%でないとき、印刷表示が崩れる不具合の修正をしました。

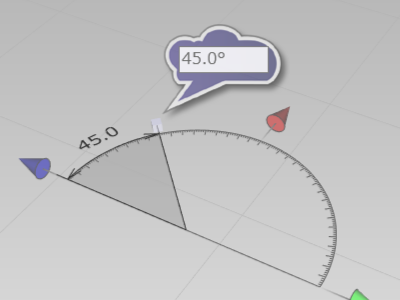

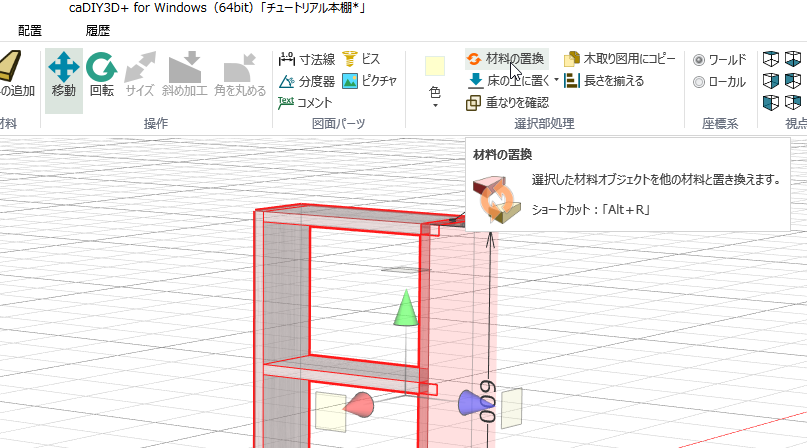

- 分度器の表示不具合の修正をしました。
