板立て具

作品の紹介

この「板立て具」は、組立前の板材を狭い作業台の上で塗装～乾燥させる時に使う道具として作りました。

板を立てるすき間の寸法は、塗装する板材の厚み 10㎜～19㎜程度を想定して決めました。
　ベニヤ板、18㎜集成材、1X材（ワンバイ材）など

塗装するときは大きな板から順に塗装して、
作業台の奥から立てて乾燥させて、
空いたスペースで残りの板を塗装していくと都合がいいです。

完成した作品には見えにくい面があるはずなので、
組立前の板材の見えにくい面を下にして乾燥させます。

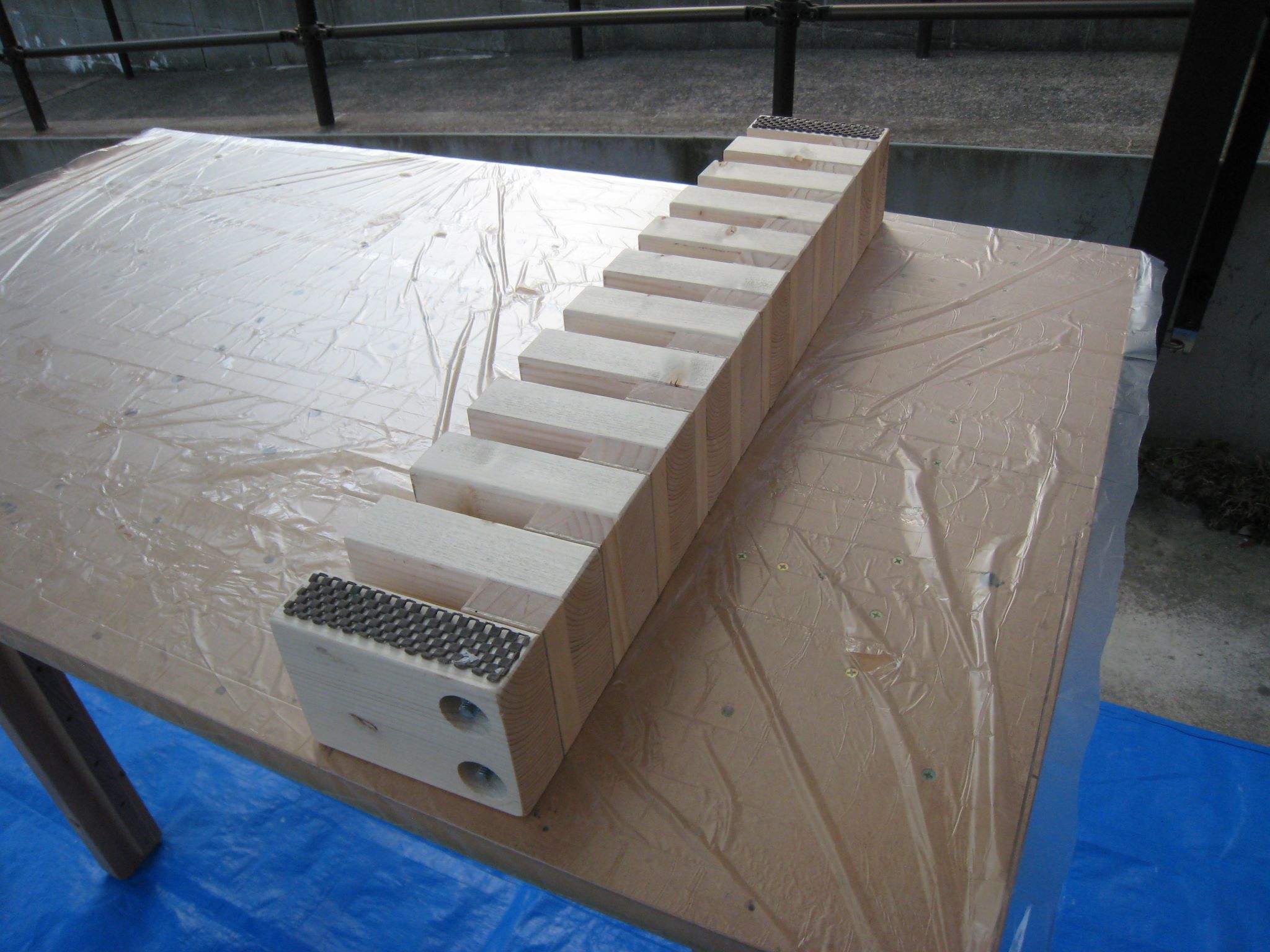

塗装するときは、「テープ付き養生シート」を作業台にかぶせて、作業台の汚れを防ぎました。

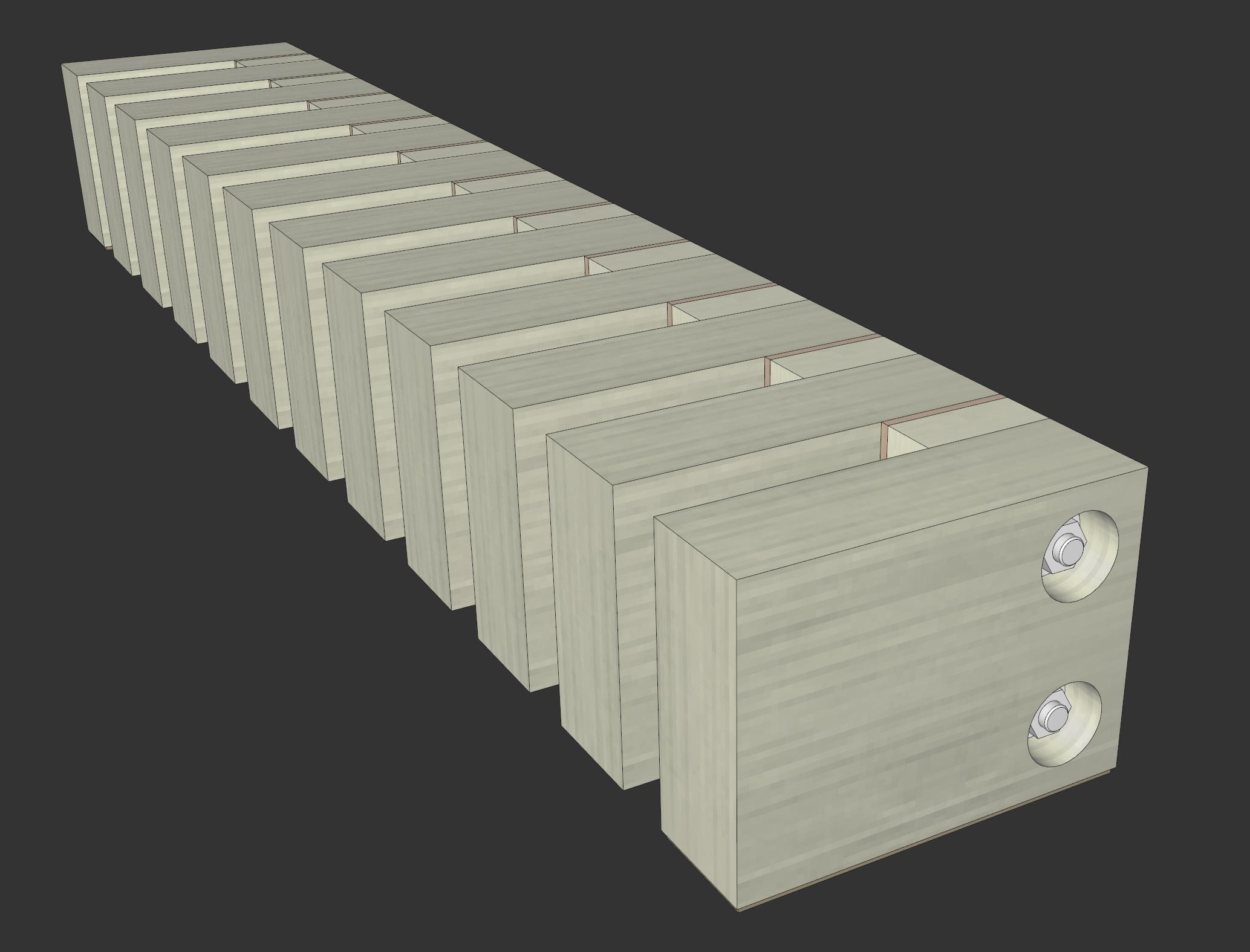

「板立て具」は同じ形の部材を「全ネジ」を使って両端から締め付けています。
ボアビットを使って「座ぐり」してネジ類の端を部材から沈め込むと、ネジの端でけがをしないので安全と思います。

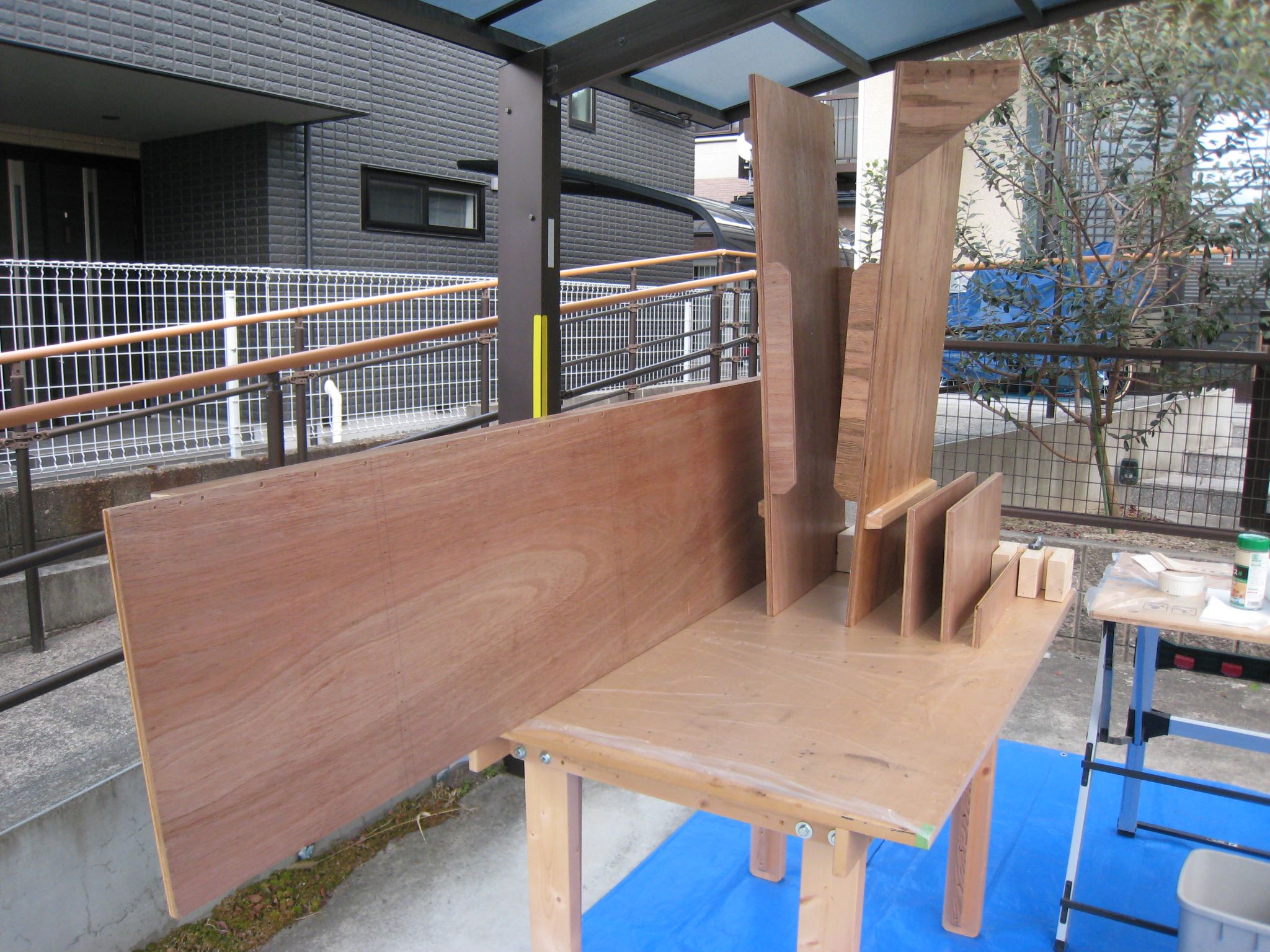

大きな板から順に塗装

まず大きな板から塗装して、作業台の奥から順に並べて乾燥させました。
こうすると塗装する作業スペースが確保できます。

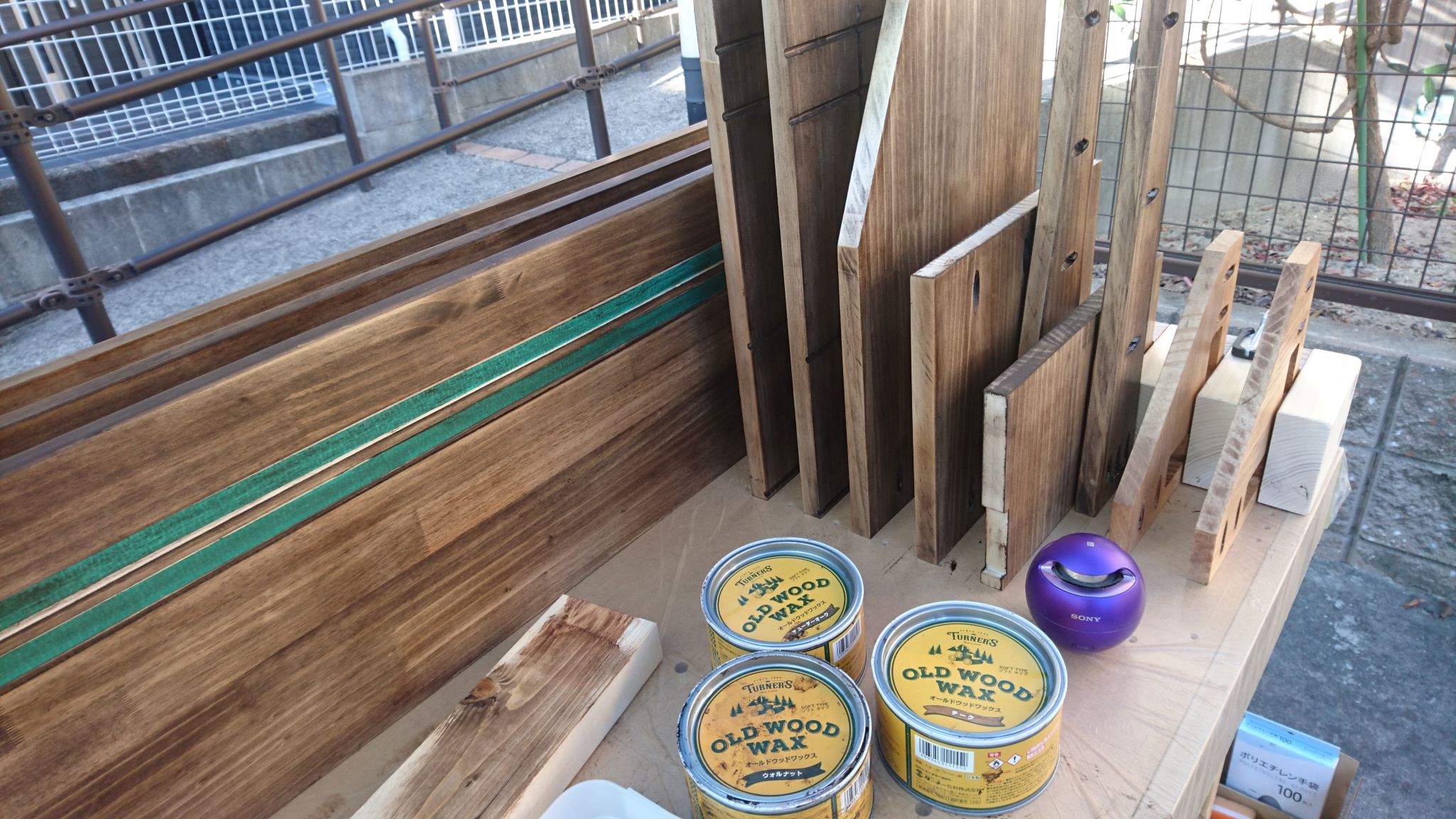

板材を縦にも保持できます。

長い板材を縦に保持して、やはり作業スペースを確保しました。
板材の重みで縦にもしっかり保持できました。

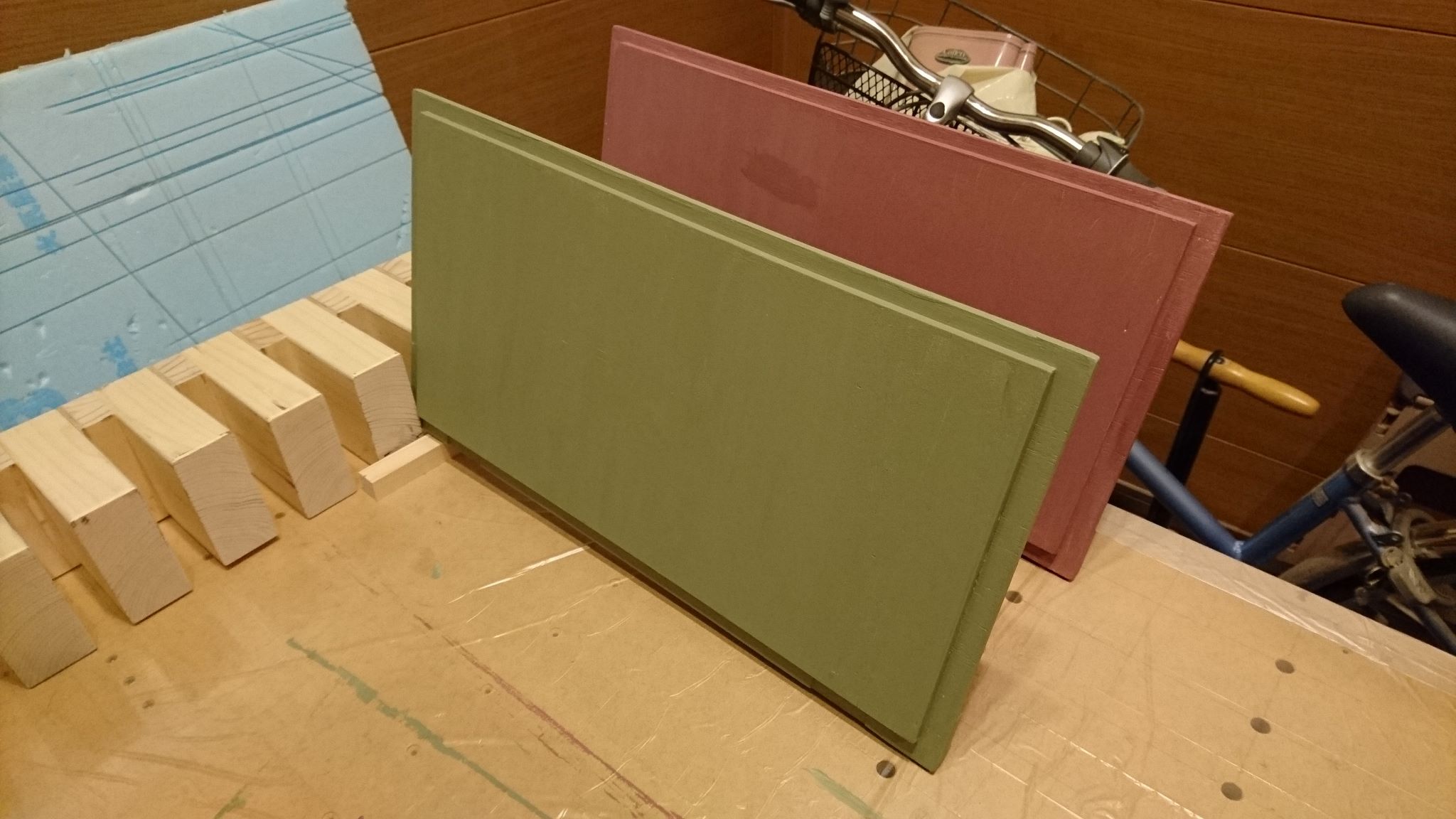

棒材を挟んで接触面を小さく

この使用例では、板材の片方の下に棒材を挟んで斜めに保持し、乾燥させる板材と作業台の接触面を小さくしました。

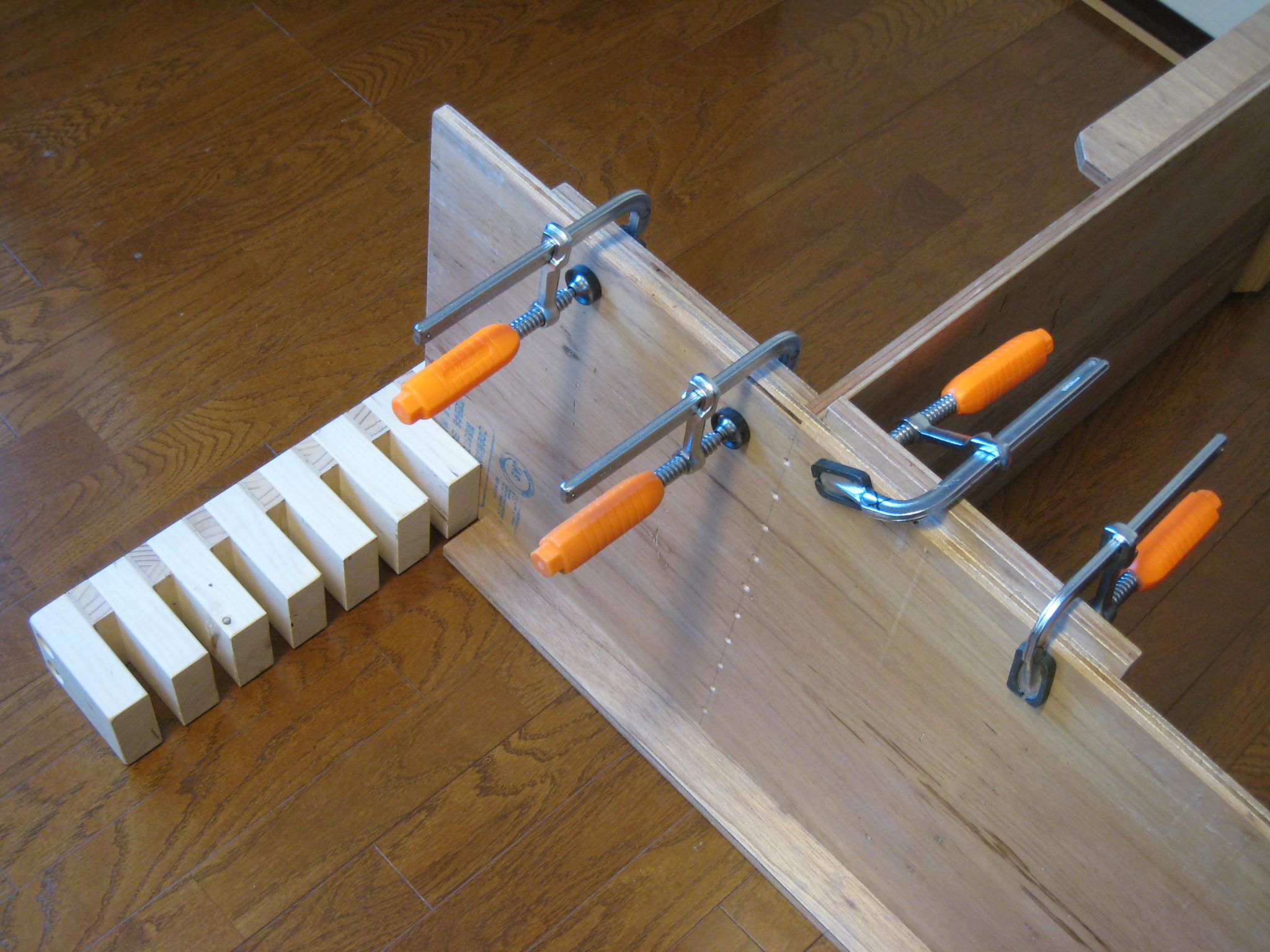

組み立て保持具にも利用できます

板材を組み立てる場合に、板材をねじで固定するまで「板立て具」を使って垂直に保持することもできます。

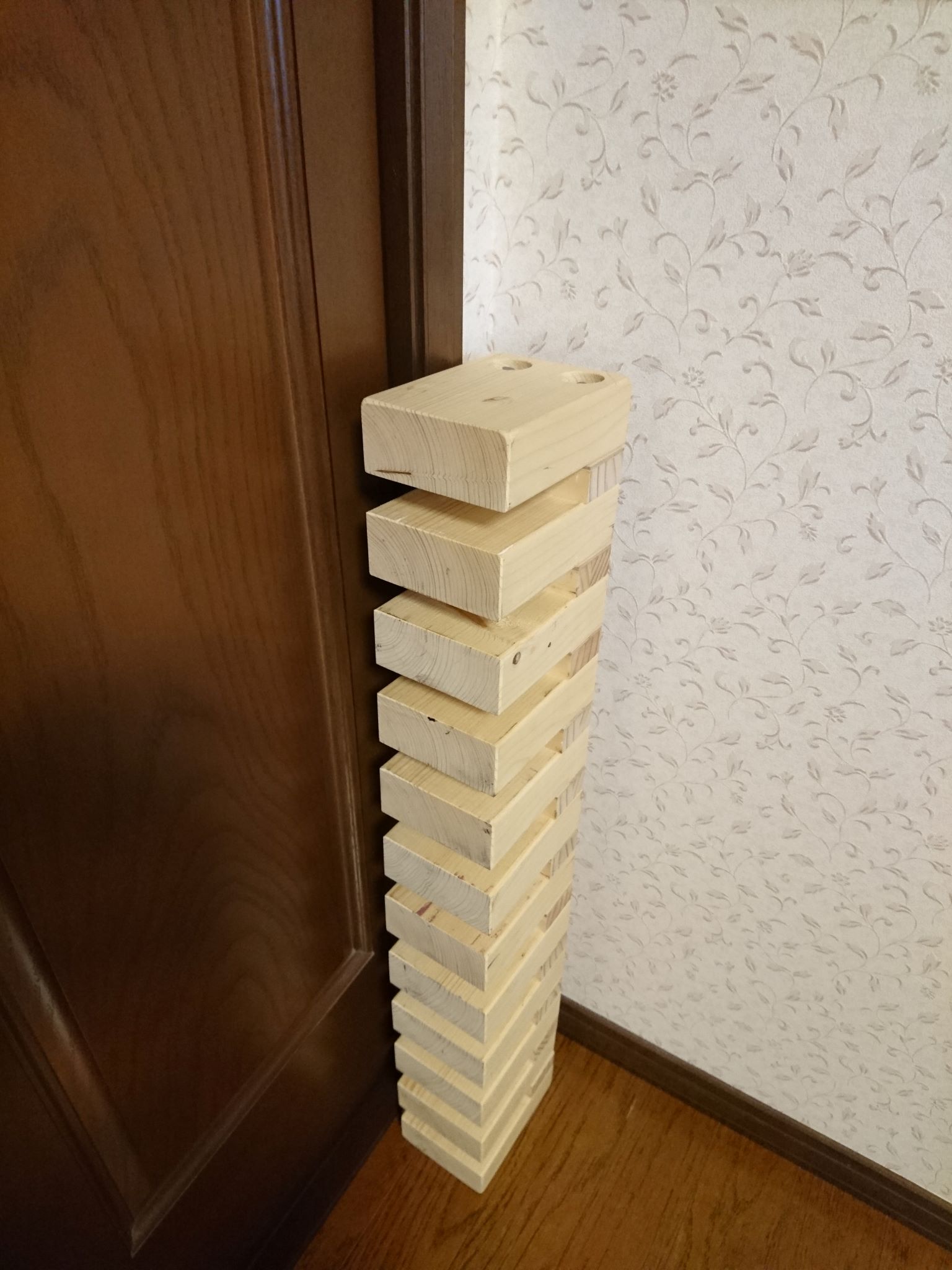

使わない時は立てて部屋の片すみに

ネジの端をボアビットで座ぐりして沈めてあるので、「板立て具」を床に立てておくこともできます。

裏面に滑り止め

「板立て具」の裏には、滑り止め用の薄いゴムを貼り付けています。
クッション効果もあり、「板立て具」を作業台にしっかり密着させることができました。

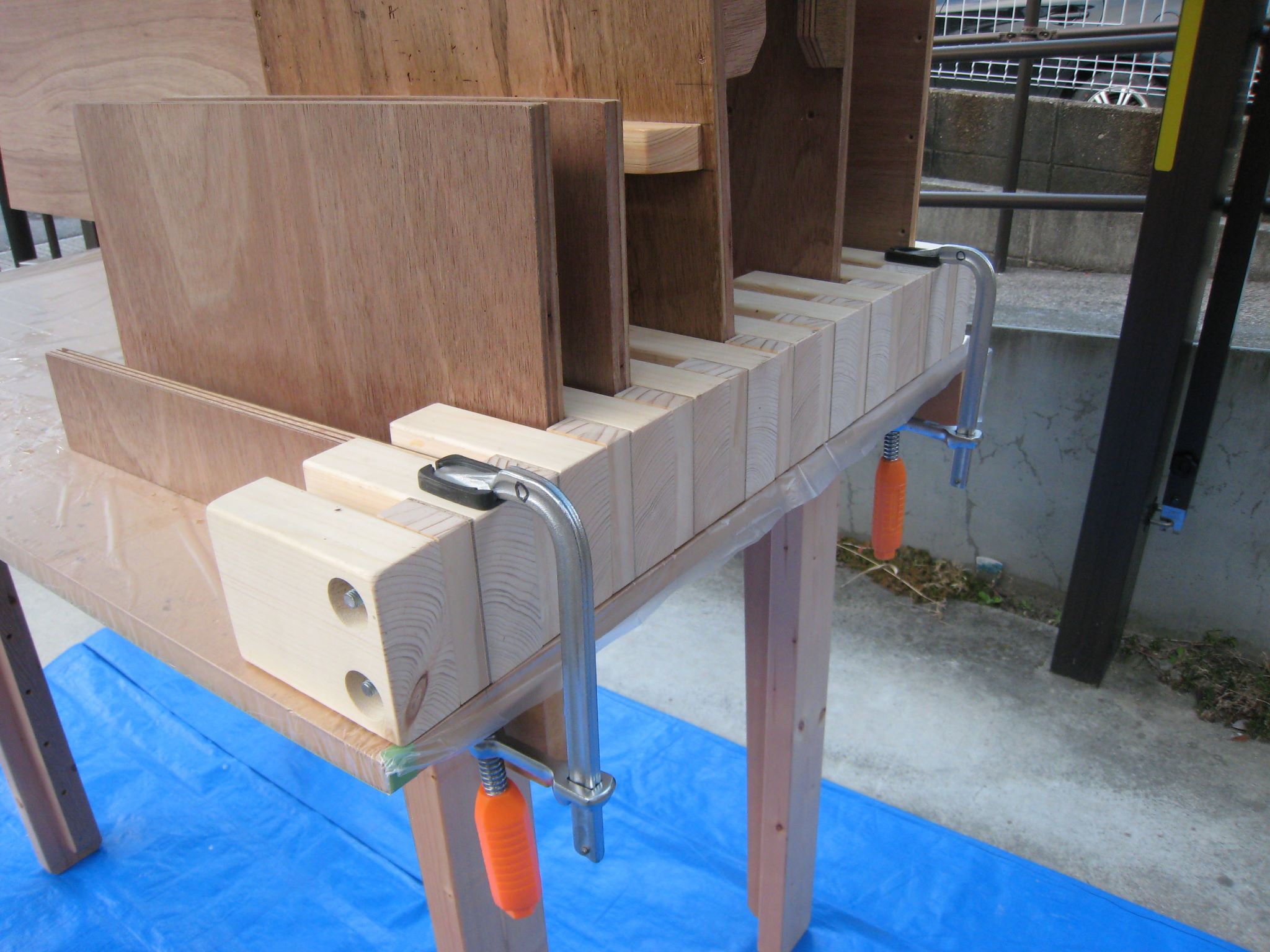

クランプで固定

作業スペースを確保するために、「板立て具」は作業台の端にクランプを使って固定させます。
安全性が格段に上がりました。
