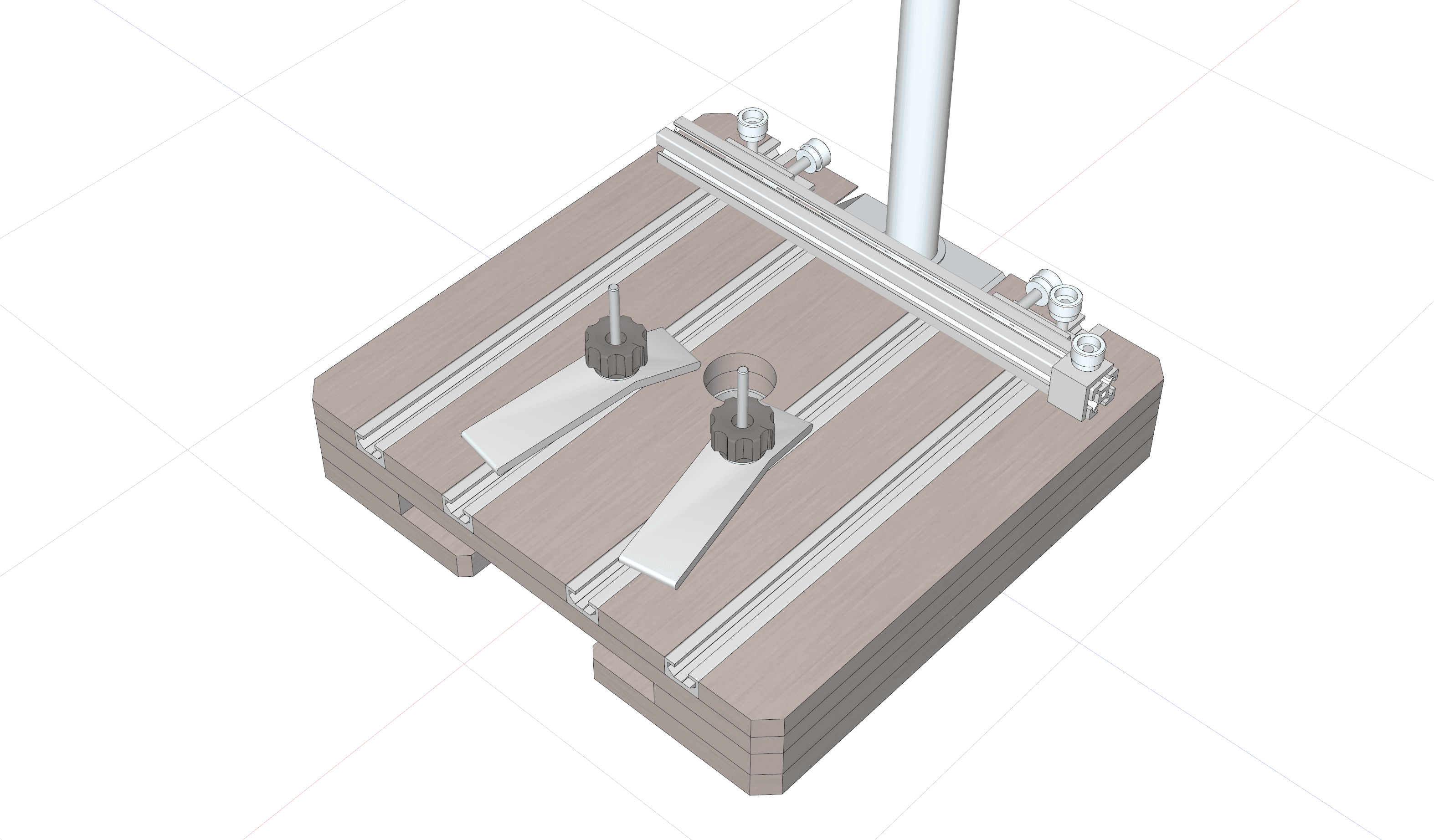

ドリルスタンド用の作業テーブル

20年以上使ってきたリョービの電気ドリルとドリルスタンドの主軸のガタとパワー不足が目立ってきました。

作品の紹介

20年以上使ってきたリョービの電気ドリルとドリルスタンドの主軸のガタとパワー不足が目立ってきました。
そこで、両者を思い切って買い替えることにしました。

しばらくは買ったままの姿で使っていたのですが、いくつかの問題点が気になってきたので「ドリルスタンド用の作業テーブル」をつくってみました。

1か月ほど使ってみたのですが、フェンスなどの部品を追加したのでとても使いやすくなったと感じています。

■使いやすくなった点
完成したドリルスタンド用の作業テーブルを使ってみて、次のように感じています。

コンパクトサイズ
なるべく小さく設計したので、小さな場所で保管でき、穴あけ作業の準備・片付けが楽になりました。

安定性
総重量が重くなり（5.1Kg → 8Kg）、テーブル寸法が手前に長くなったので、作業テーブルを作業台に固定しなくてもドリルスタンドが動きにくくなり、手前に転倒しにくくなりました。

作業スペース拡大
作業テーブルが適度に広くなって、作業しやすくなりました。

直線状に正確に穴あけできる
フェンスに材料を押し当てれば、直線状にいくつもの穴を正確にあけやすくなりました。

同じ位置に正確に穴あけできる
左右位置決めストッパーに材料を突き当てて固定すれば、2つ目以降の穴あけは「ポンチマーク」を省略できるようになり、穴位置のバラツキも減りました。

材料を安全に固定できる
加工物を簡単に固定できるので、材料の浮き上がり／回転／位置ずれを防ぐことができるようになりました。
両手が自由になり、ケガの予防にも効果的と感じています。

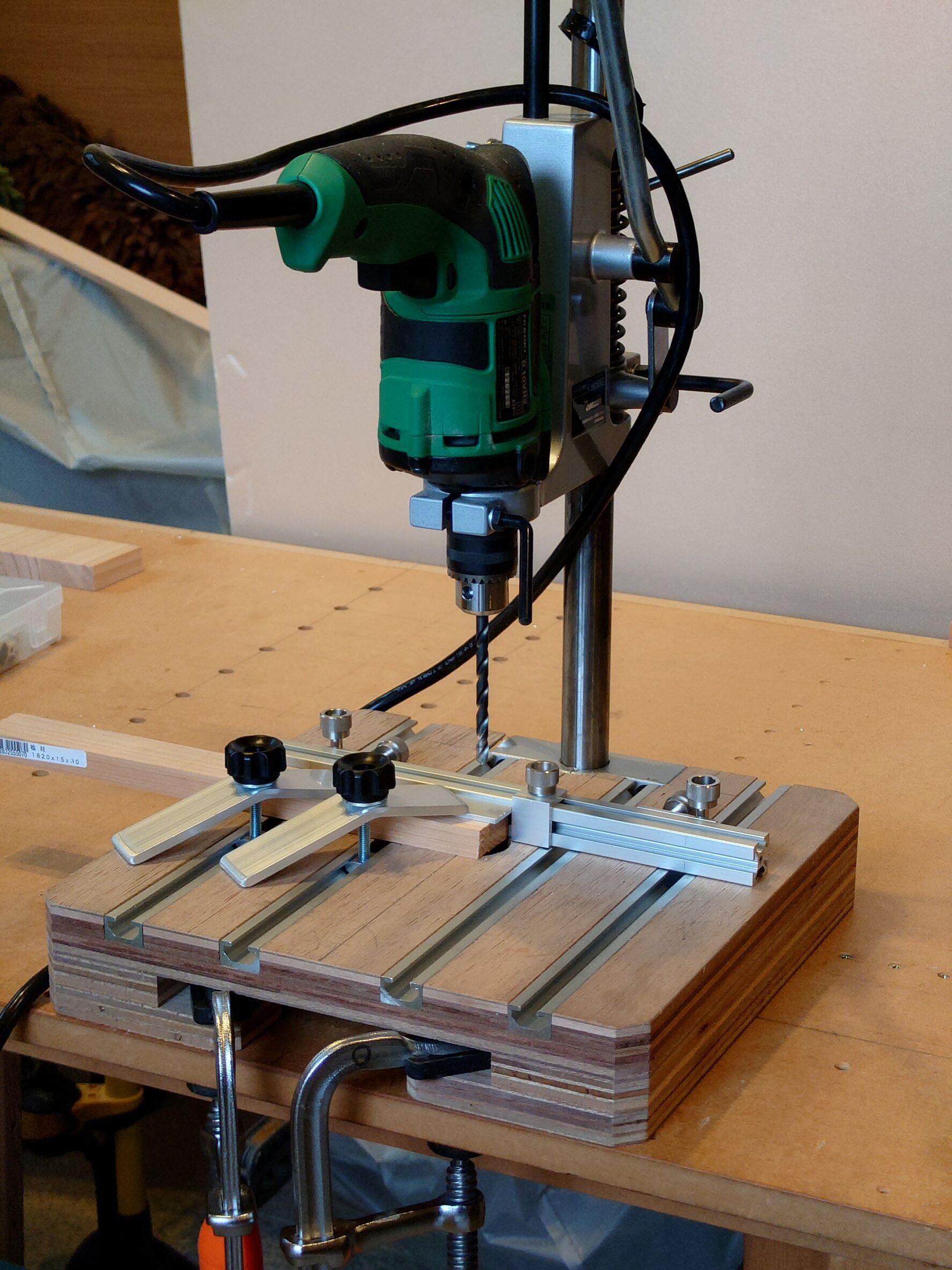

外観

3種類の部品を組み込んで、穴あけの位置決め・材料の浮き上がり・回転を防ぐように作りましました。

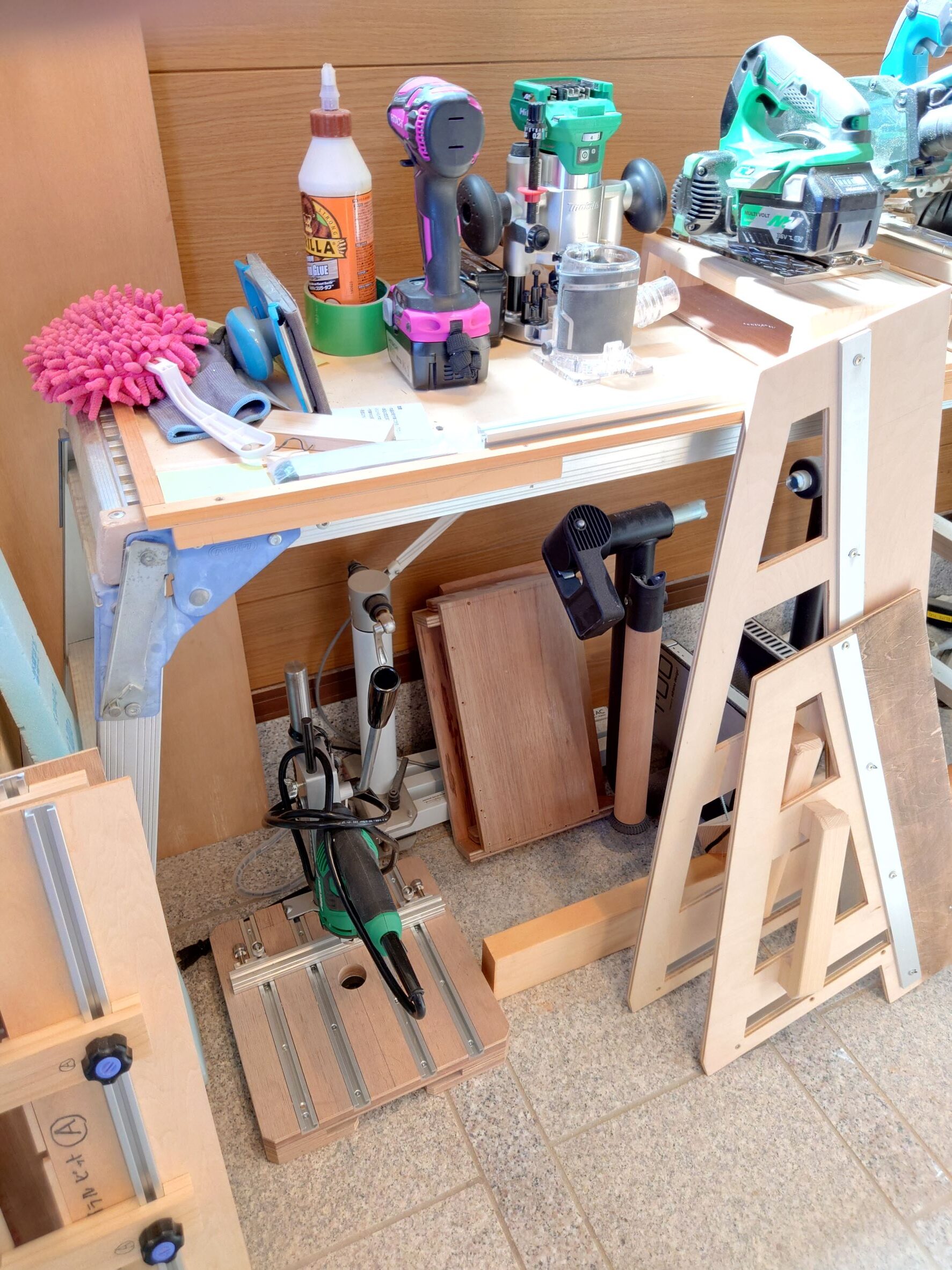

コンパクトな外観

コンパクトさを意識して作ったので、足元の小さな空間にちょこんと収まり、さっと取り出して使えるものができました。

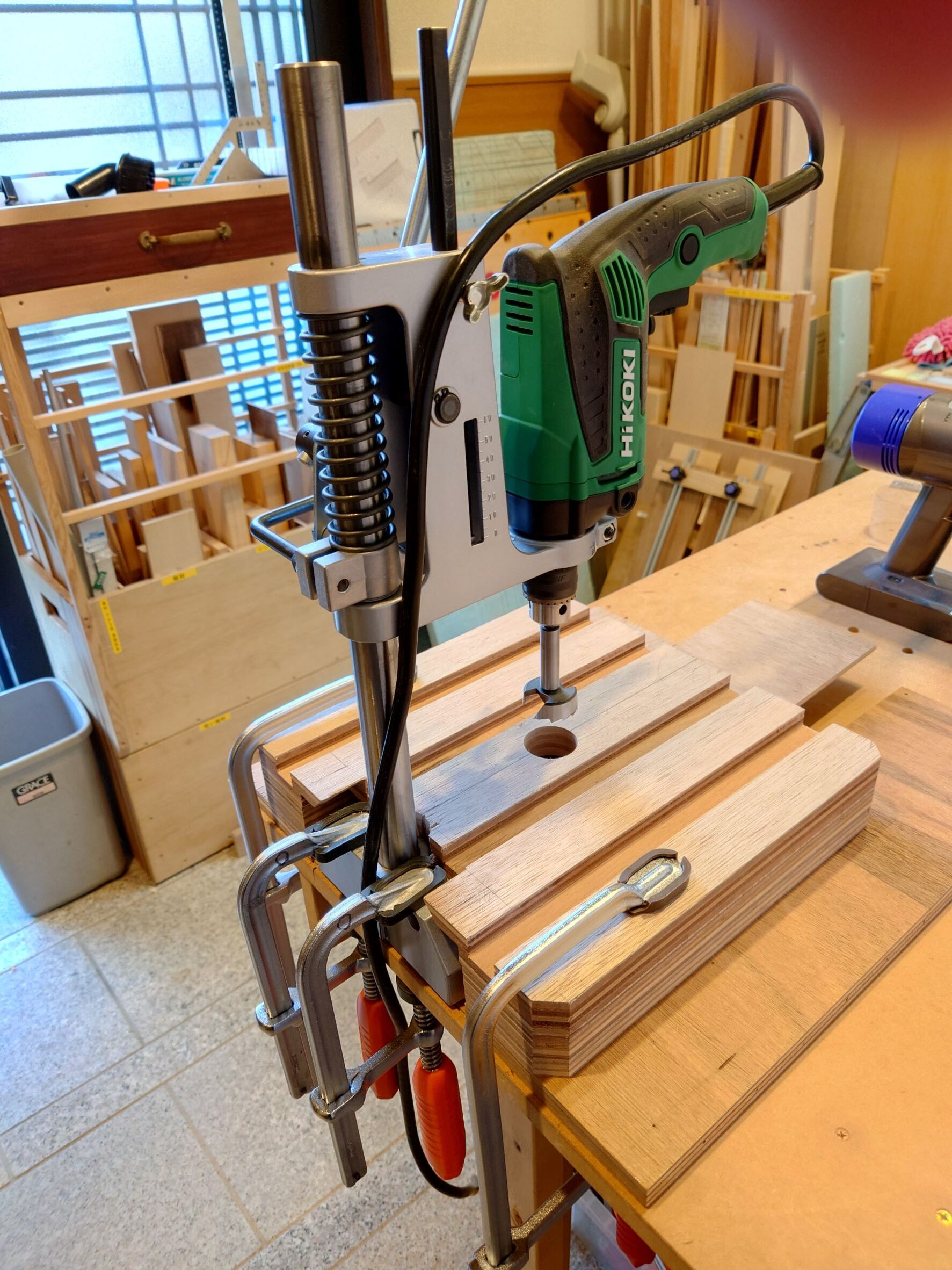

ボアビットを使った穴あけ

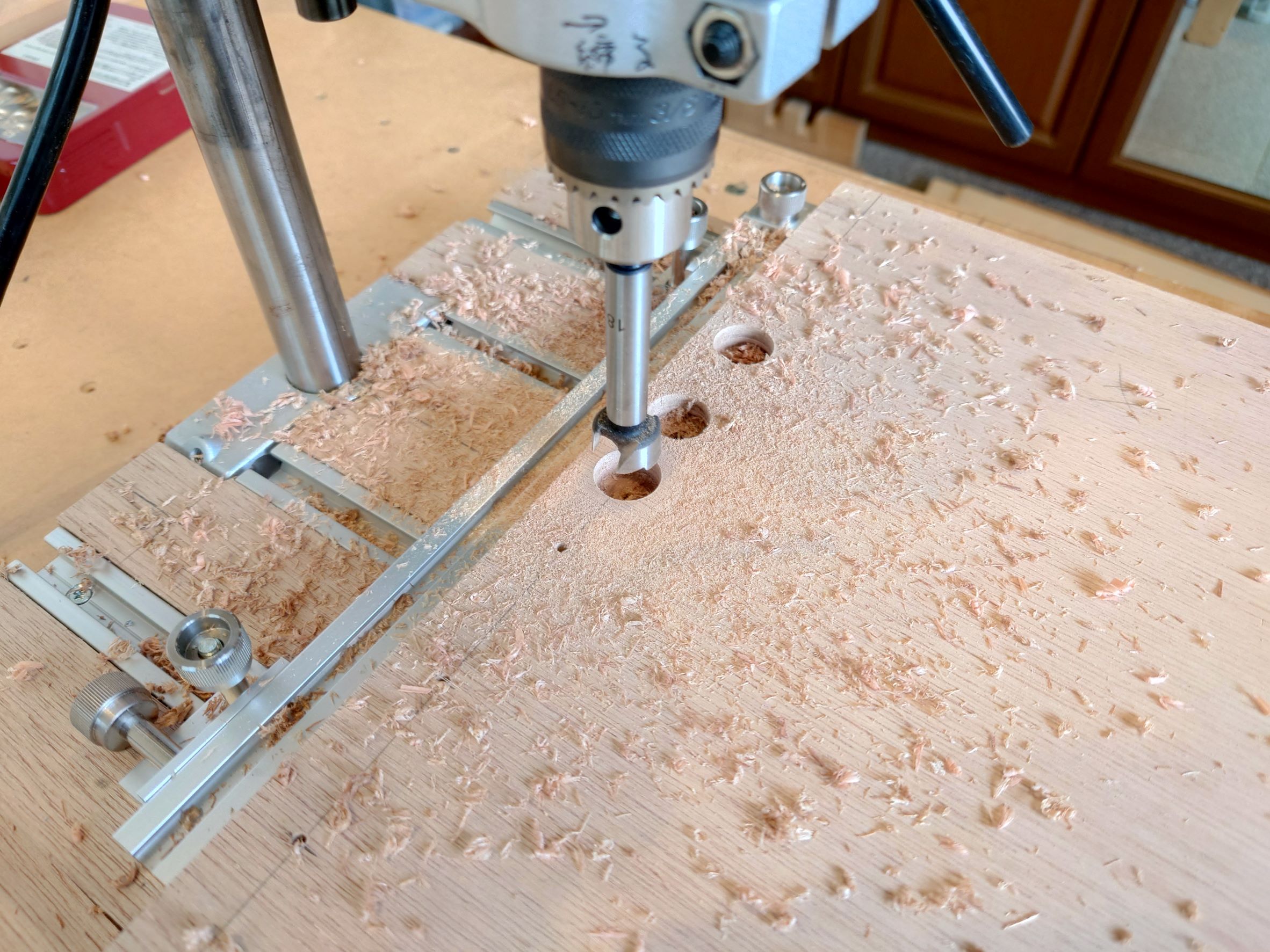

35㎜のボアビットを使って、製作中の作業テーブルに穴を開けました。
（こんなに大きな穴をあけたのは初めてです）　

ボアビットの穴は、ドリルスタンドを作業テーブルに仮固定して、アルミテーブルにあいていた穴位置を裏側から書き写してから穴をあけました。

ホールドダウンクランプの自作

ホールドダウンクランプの利用目的は、加工物を簡単に固定して、加工物の浮き上がり・回転・位置ずれを防ぎ、ケガを防ぐため。
使ってみると期待通りの効果を感じました。　

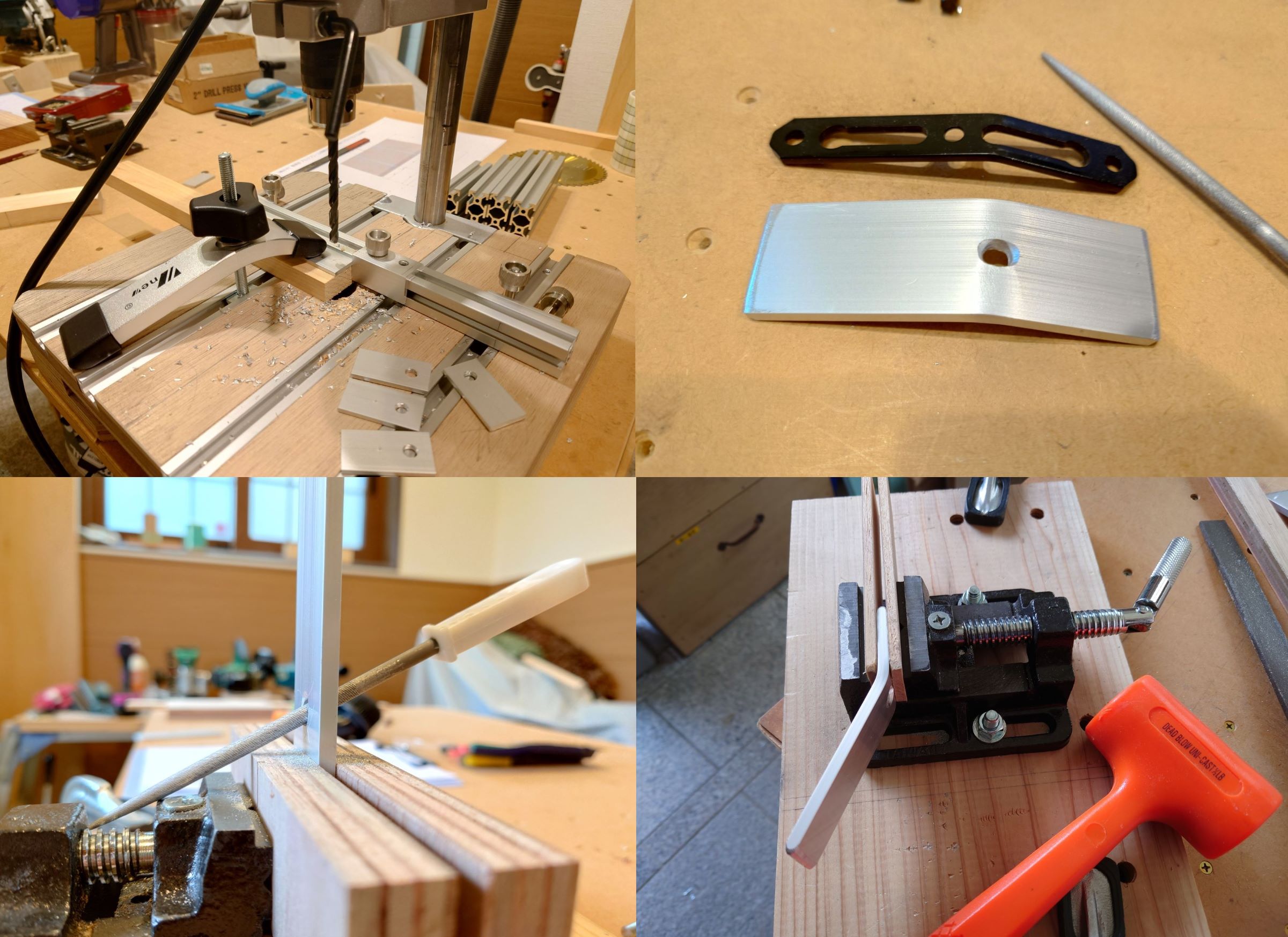

■写真の説明　

▼左上　
購入した市販品　
作業テーブルに比べて大きすぎて使いづらく、しかも高価。　
それで自作することに・・・

▼右上　
初期の試作品　
上の黒いものは「連結金具」を曲げて作ったもの　
ボルトを通す穴が長いので、締め付け位置が悪いと使用中に一気に外れたことがあり、危険を感じました。　
その下のものは、アルミの5㎜厚フラットバーから作った短めのもの。　

▼左下　
ボルト穴を斜めに広げている様子　
ホールドダウンクランプが使用中にずれないように、中央の穴はて「ボルト径＋1㎜」にしました。　
固定する材料に合わせて自由に傾くことができるように、ボルト穴を長手方向に斜めに削りました。　

▼右下折り曲げの様子　
卓上バイスに挟んでからプラスチックハンマーでたたいてみると、穴をあけて強度が下がった部分から自然なカーブで曲げる事ができました。　

フェンスを使った穴あけの様子

フェンスを使うと材料を横に滑らすだけで前後方向の穴位置が決まるので、穴を横一列にあけやすく、作業がとても楽でした。

▼工夫　
・つまみをフェンスの後方に取り付けて、フェンスの上にとりつける左右位置決めストッパー（次の写真で説明）を自由に移動・固定できるようにしました。
・フェンスを斜めに固定する必要がでたので、縦向きのつまみの内側に「横向きのつまみ」を追加して対応しました。　
・2つのつまみが近いと回しづらかったので、間隔を広げました。
・つまみの下に金属パイプを挟んで、フェンスからつまみを遠ざけ、指先でつまみを回しやすくしました（回しやすさが大幅にUp）　
・金属パイプはホームセンターのネジコーナーで見つけた「スペーサー」を利用　
■フェンスの工作が難しい場合　
ドリルに材料の穴あけ位置に合わせた後、材料を動かさずに棒材をそっと材料にくっつけて、クランプで棒材を作業テーブルに固定しても代用できます。　私も最初はこうやって使っていました。　

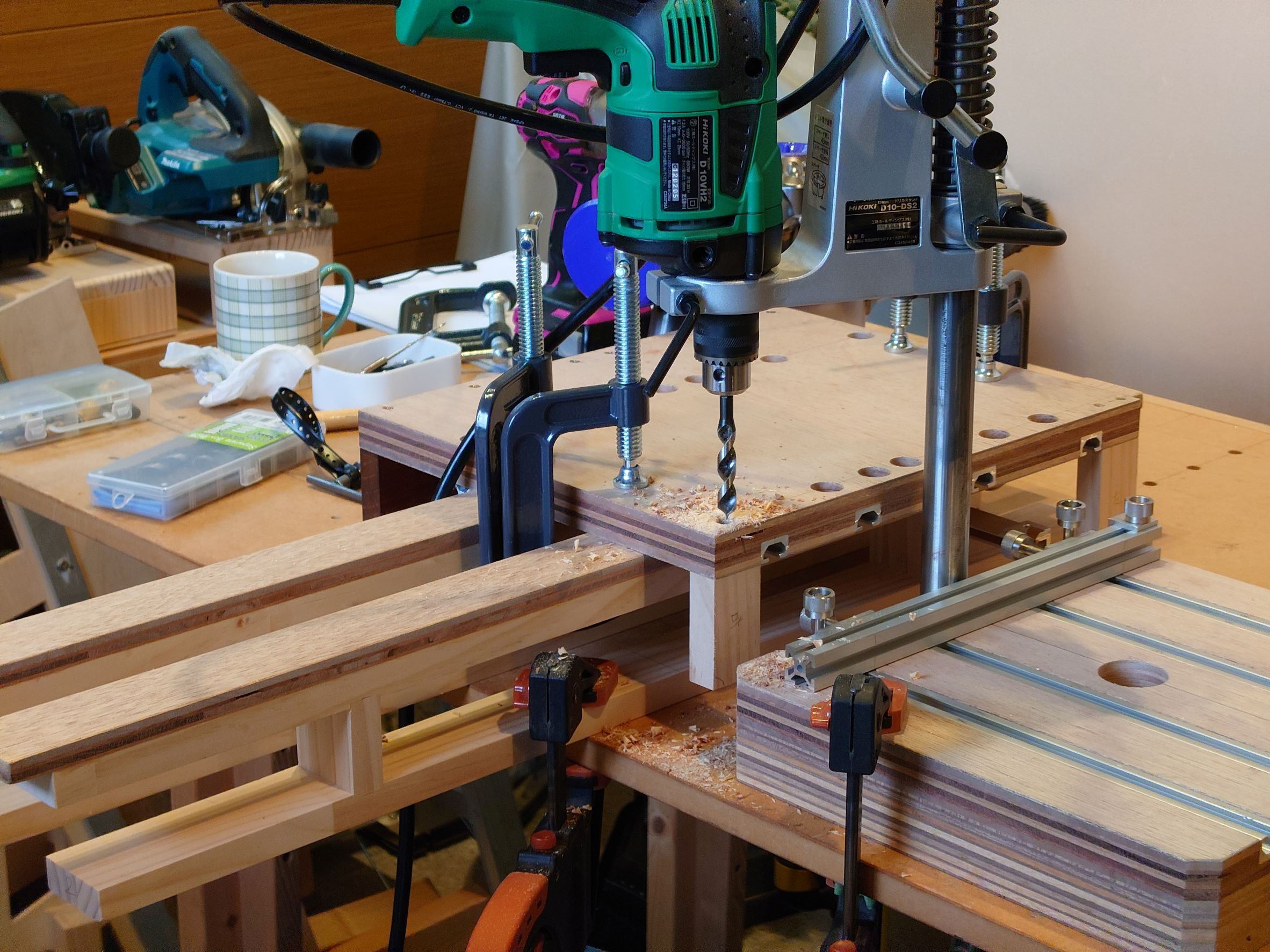

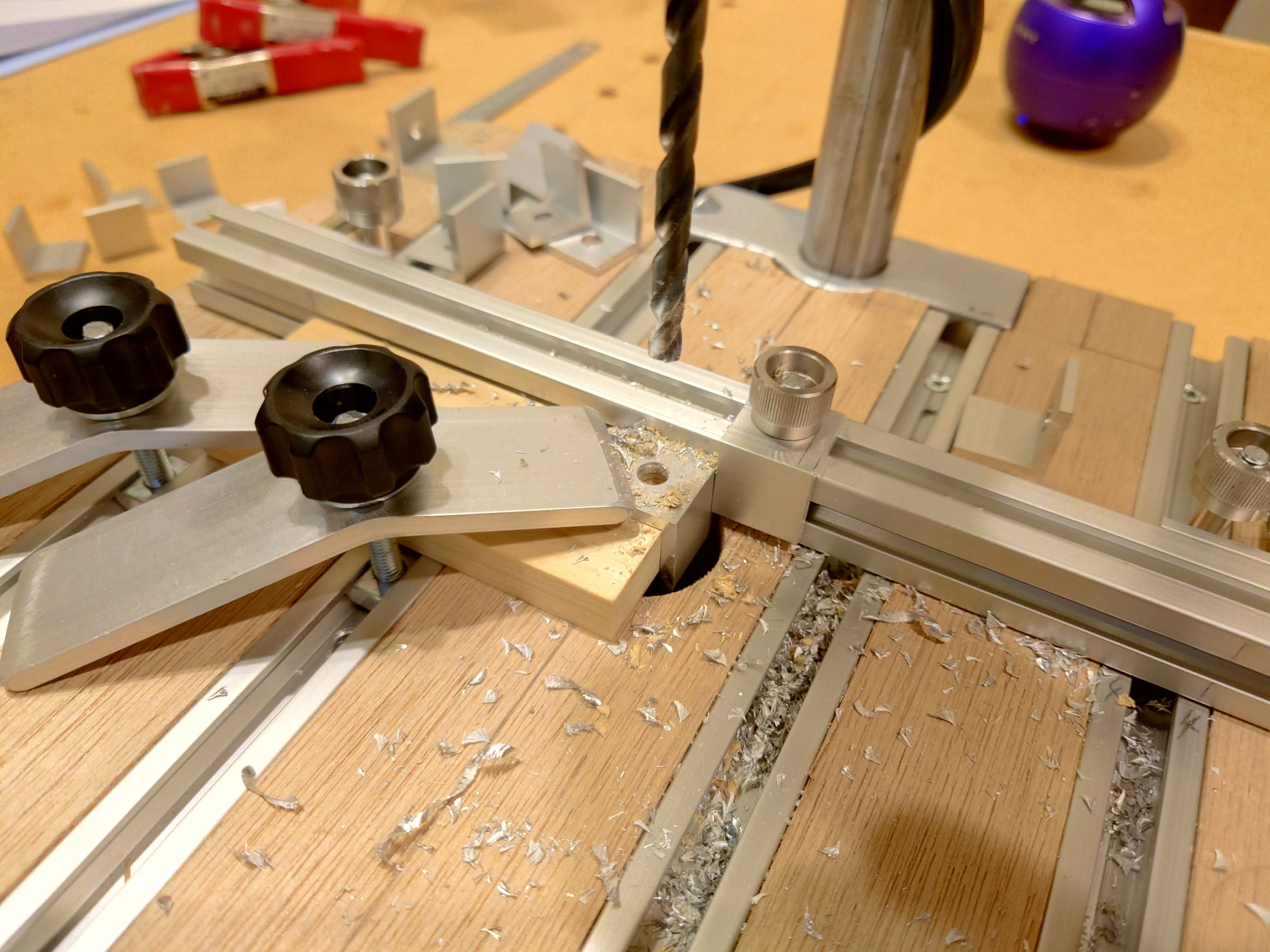

左右位置決めストッパーを使った穴あけの様子

写真の位置決めストッパーは、20㎜×20㎜のアルミ Lアングルを使った試作段階の物。　
最終的にはアルミ Lアングル 25㎜×25㎜を基に、各辺を2㎜・3㎜とカットして作成しました（ケガキ線を頼りにヤスリで削っても作れる）　
Lアングルを使ったストッパーを上から固定する理由は、ストッパーに強い力が働いても回りにくいから。

■別案1　Lアングルの約2㎜のカットが難しい場合　
写真のように20㎜×20㎜のLアングルを切り出して、ボルト穴開けても使えます。　
ただし作業テーブルとの間にLアングルの厚み分だけすき間ができるので、薄板には使えません。　

■別案2　横長の平板を使う方法　
正面から平板を固定する方法は、ストッパーが回ってずれやすい欠点がありました。　少しでも回りにくいように20㎜×30㎜（横長）の平板を切り出して、ねじ穴をあけてフェンスの正面から固定します。　
