棚脚の机２

作品の紹介

先に投稿した「棚脚の机」ですが、やっぱり前面から出し入れできる棚が欲しいと思い、設計してみました。集成材25×600×2400mm、18×910×1820mm各1枚で製作できるように考えています。先に投稿したものの収納部をタイプＡ、今回設計した前面から出し入れできる収納部をタイプＢとして、木取り図はタイプＡ・Ｂ各1台のものと、タイプＢ2台のものを作成しました。実際の製作に使用した設計図ではないので、もし製作される場合は、ビス等の位置、木取り図の各材料の数量・サイズに問題がないか確認をお願いします。
　私はすでに先に投稿したタイプＡ2台で製作したものがあるので、安く上げるために、厚さ18㎜の集成材1枚（18×910×1820mm）だけを使って収納部のみを製作しようと思い、ただいま設計中です。設計完了したら投稿しようと思います。
　下の写真は、先に投稿した「棚脚の机」を製作中のものの続きです。

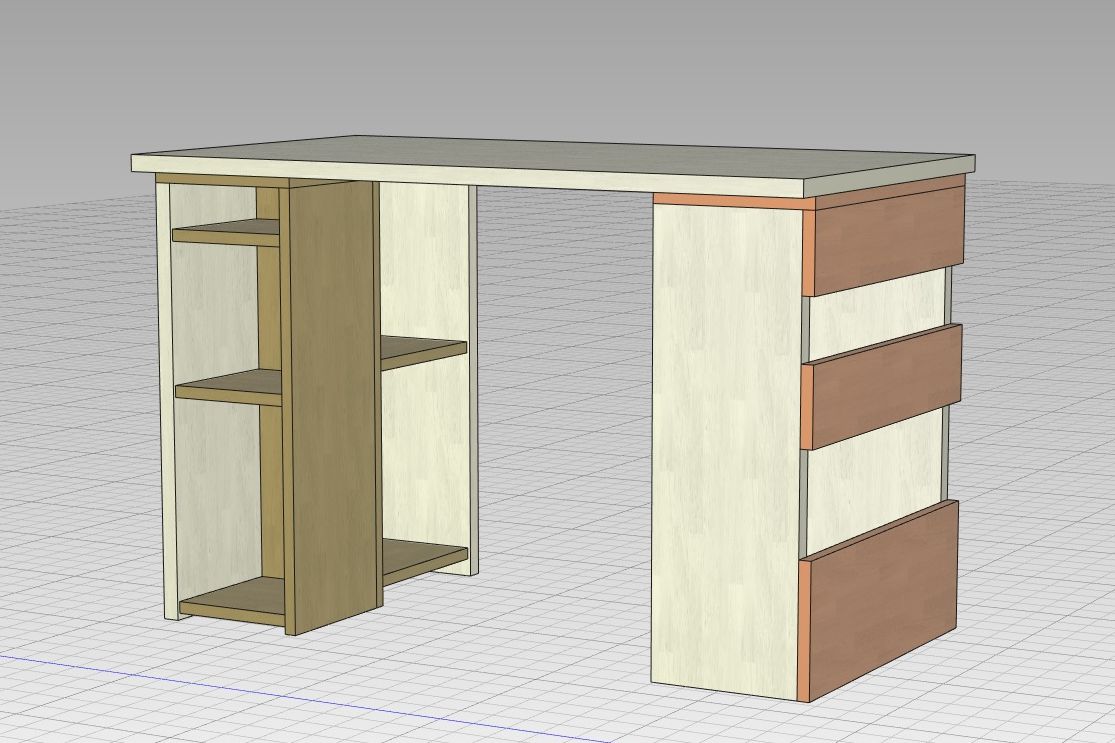

caDIY3D画面のキャプチャ画像です

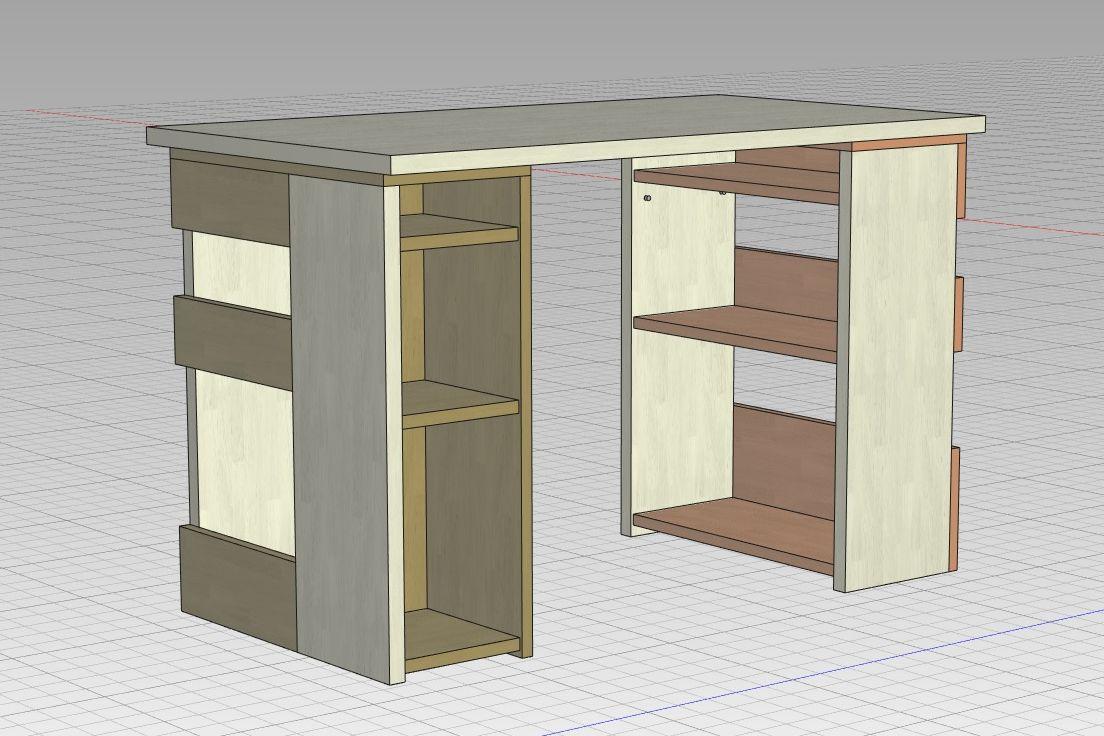

　タイプＢ（左側の収納部）の奥の収納部分はジョイントボルトで結合するので、収納口の向きは左右どちらにでもできます。

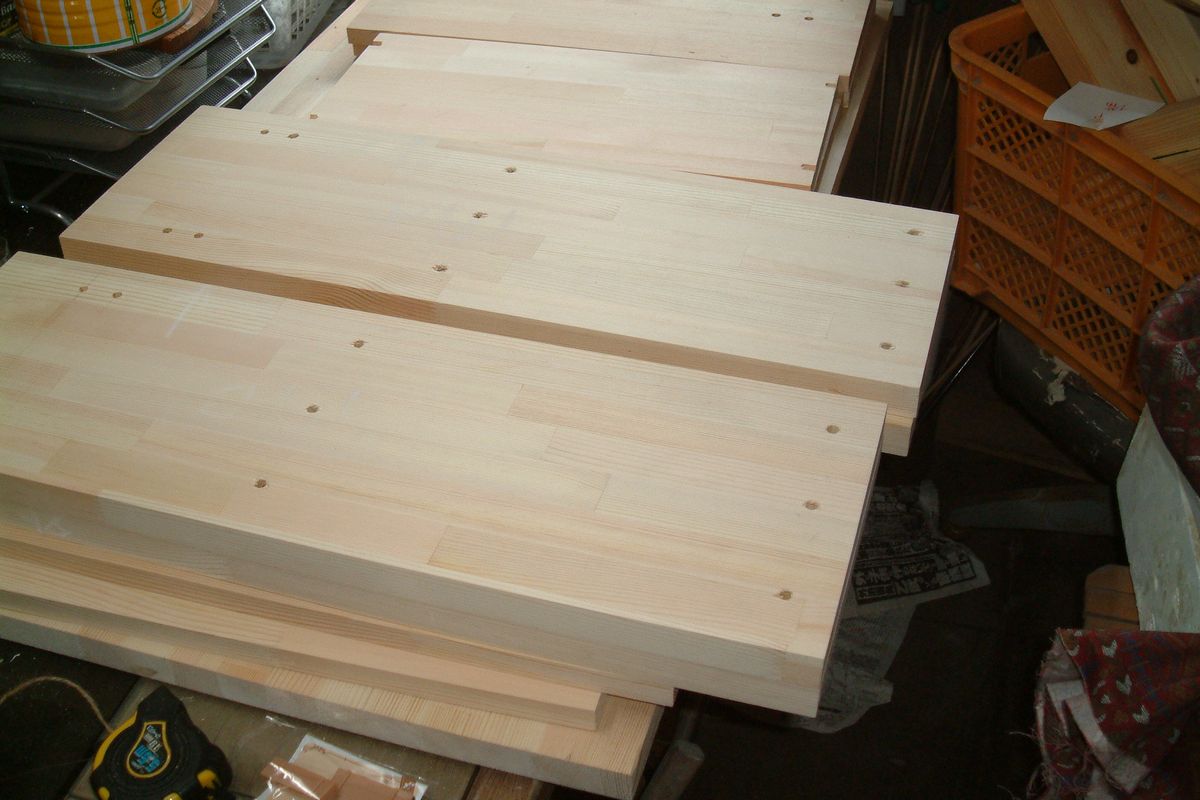

ダボやボルト用の穴を開けた収納部側板等

　1×材の端材にボール盤で穴を開けたものをガイドにして、手持ちドリルで穴を開けました。

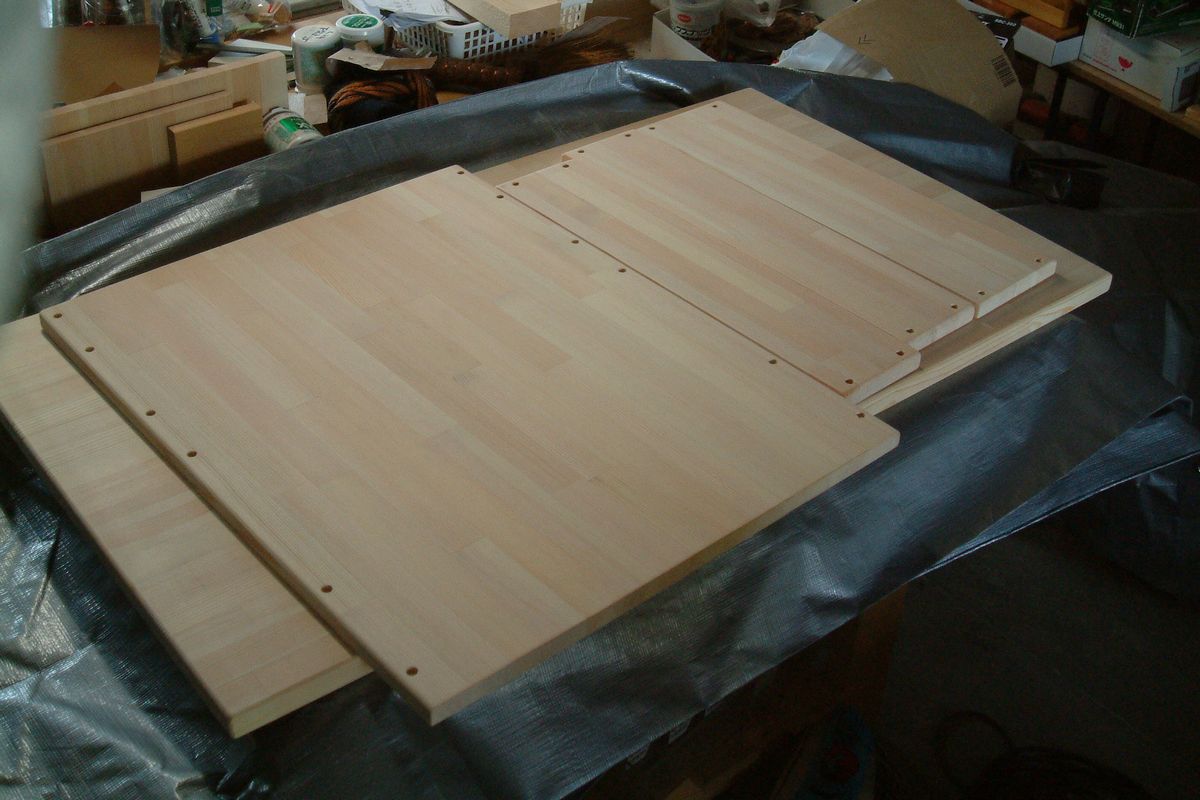

ビスの下穴と丸棒ダボ用の穴を開けた背板

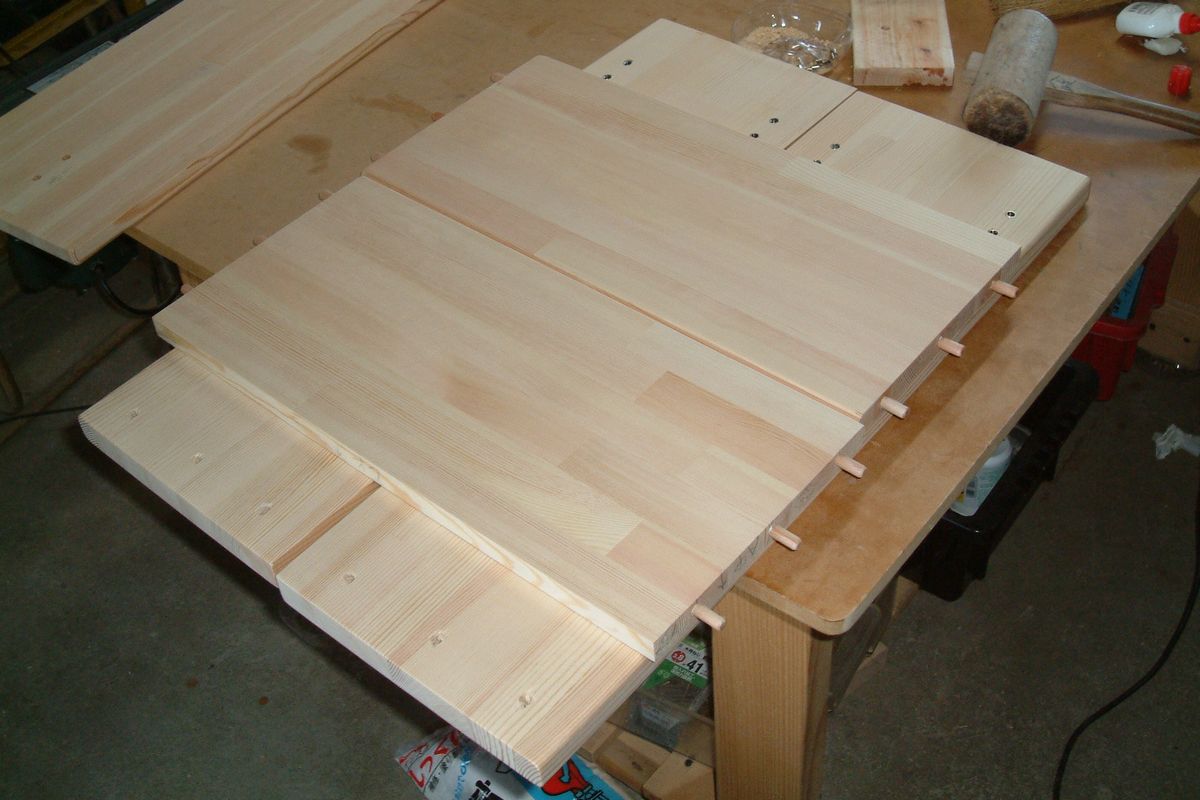

棚板にダボを接合しました

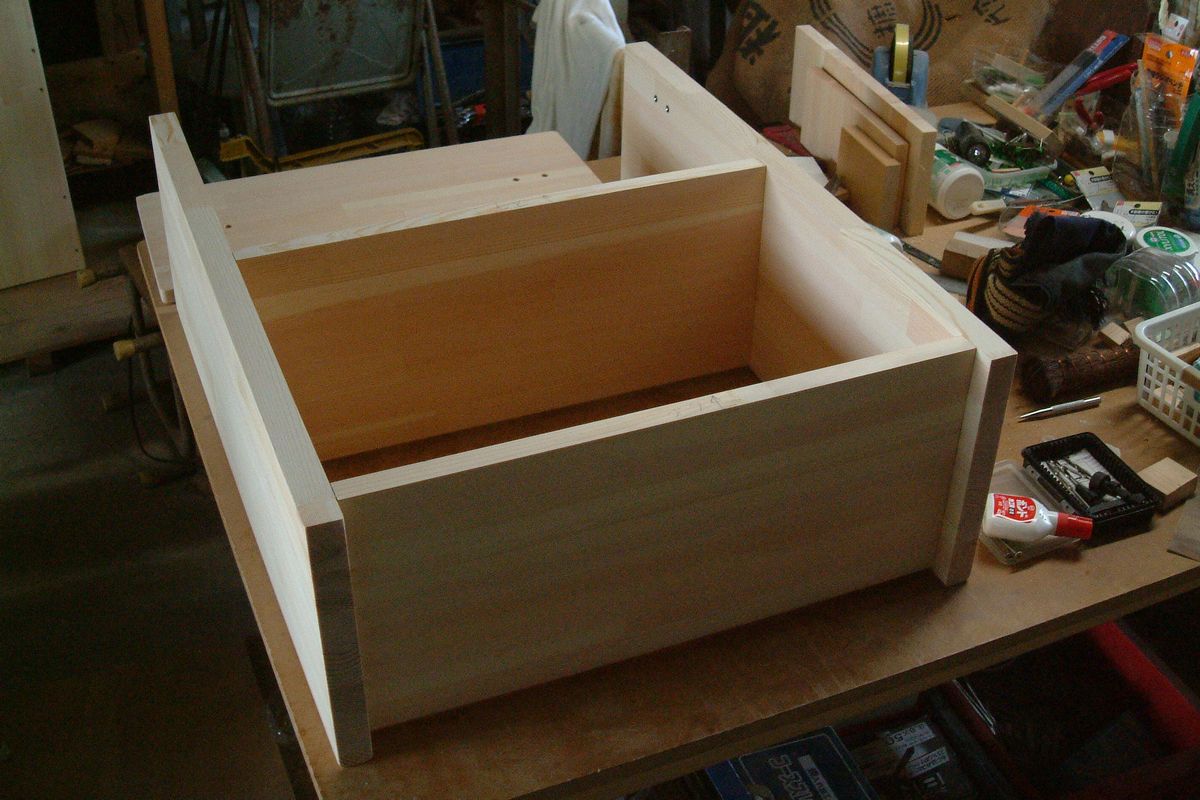

組み立て中

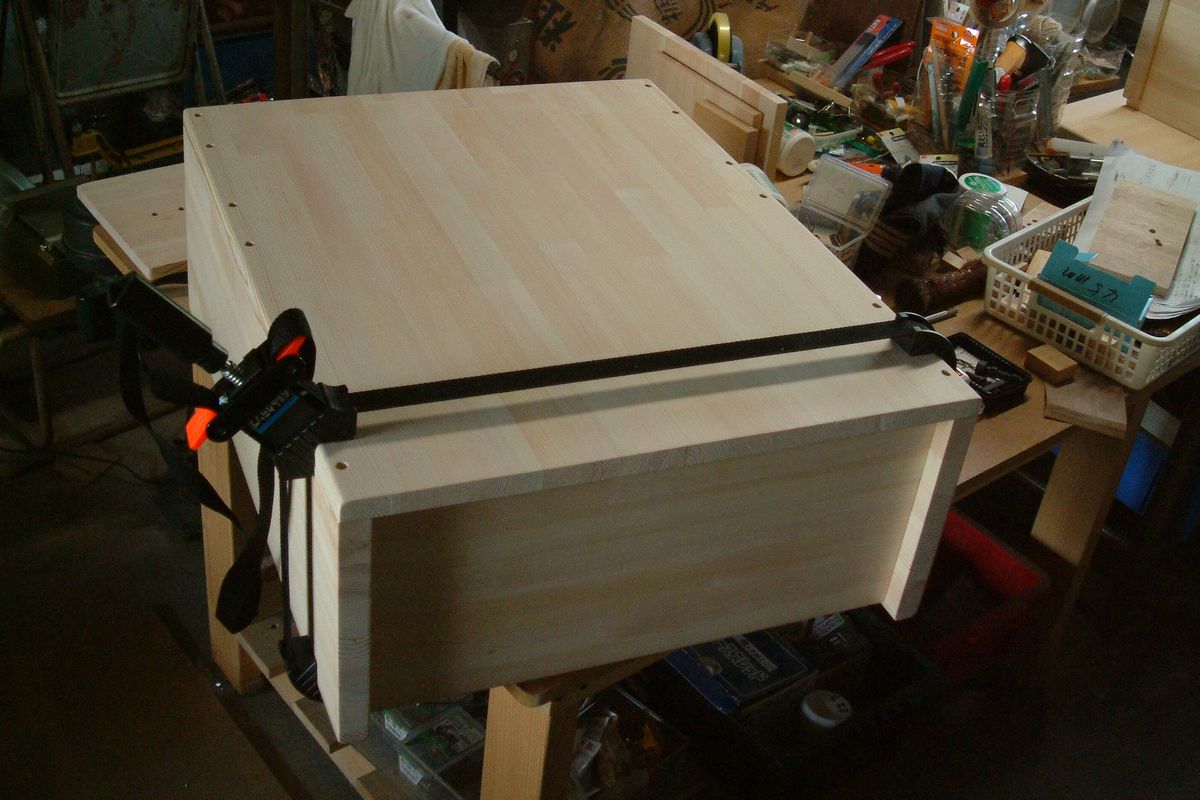

画像6組み立て中

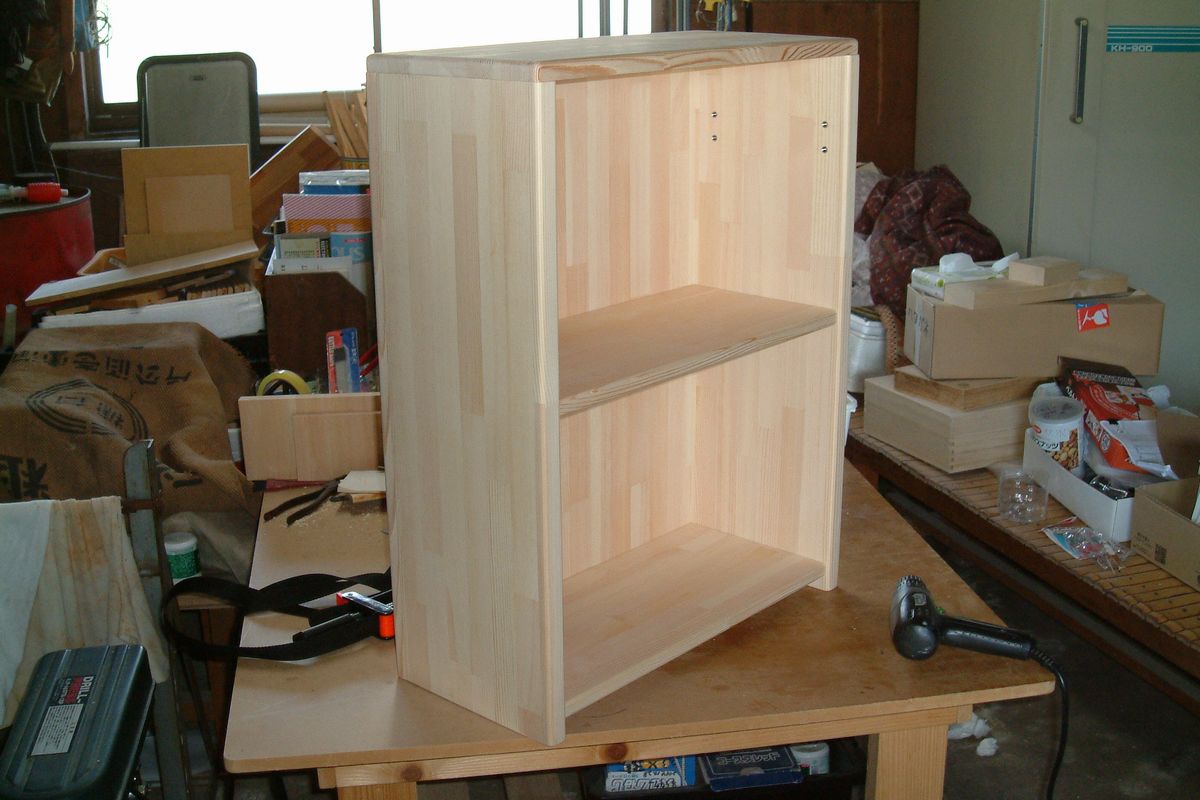

収納部Aタイプ組み立て完了
