トランスフォーマーベンチ2×4再

作品の紹介

同じ作品の再投稿です。先に投稿した図面ファイルはcaDIY3Dを使い始めた頃に設計したもので、フォルダ構成が分かり難く無駄も多いので、また、caDIY3Dもバージョンアップしているので、作り直してみました。図面ファイルの中で、図面を作成した手順とフォルダ構成について説明しています。以前は「ビス位置図」を正射影で作成していたのですが、斜め方向からの視点で作成しています。この方が場所が分かりやすいですし、フォルダ分けも少なくて済みます。
　先に投稿した図面ファイルは多くのユーザーにダウンロードされていますが、問題なく製作できたでしょうか？。私自身はこの作品の実物は製作していないので、気になっています。製作された方のコメントをお待ちしています。

caDIY3D画面のキャプチャ画像です

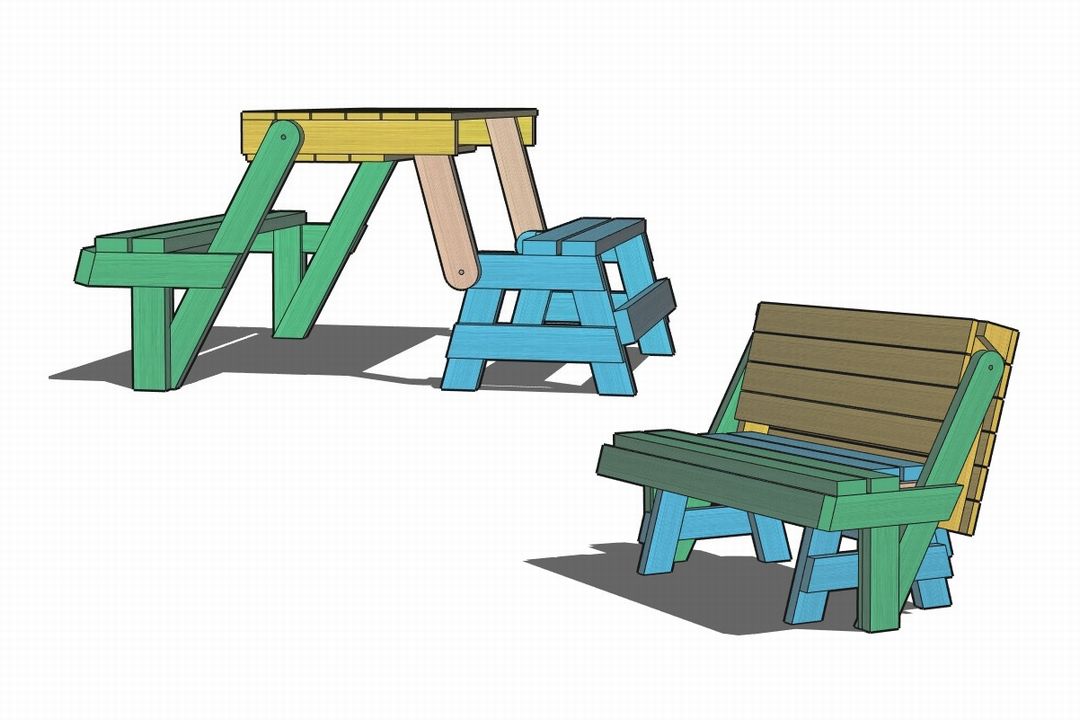

　木取り図の各材料がどこの部材なのか見当をつけやすいように、左右の座席部とテーブル部で色を変えて設計しています。

caDIY3D画面のキャプチャ画像です

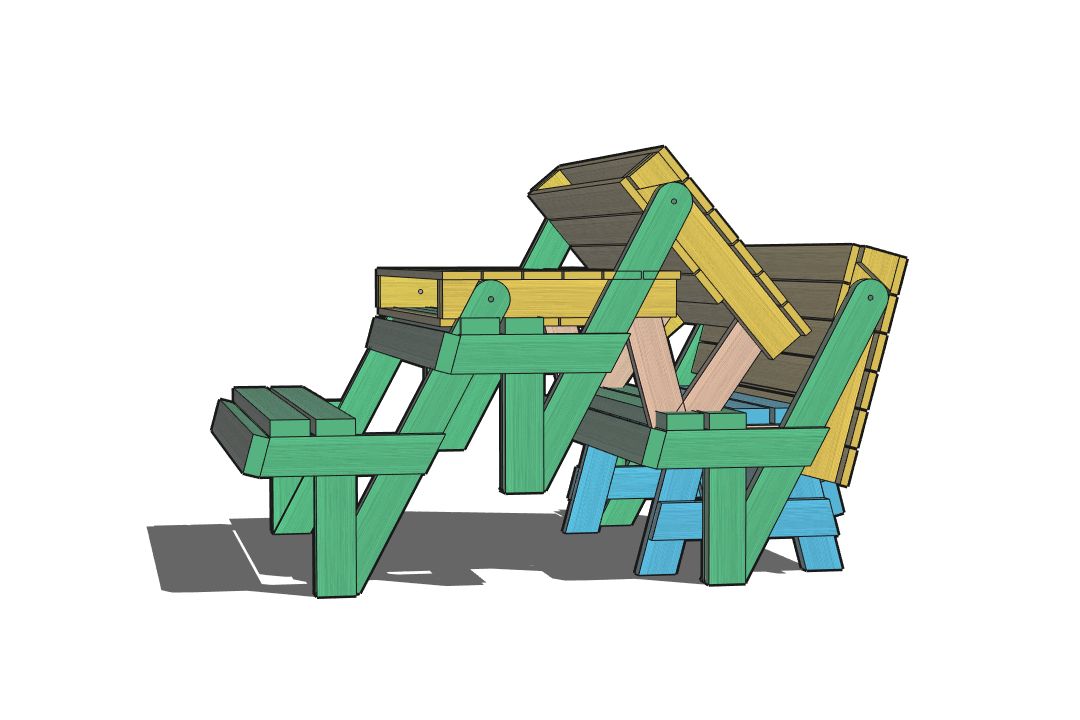

　ピクニックベンチ ⇔ ベンチ　トランスフォームのシミュレーションです。回転部（ボルト＆ナット接合部）の半円加工に問題がないか確認できます。
